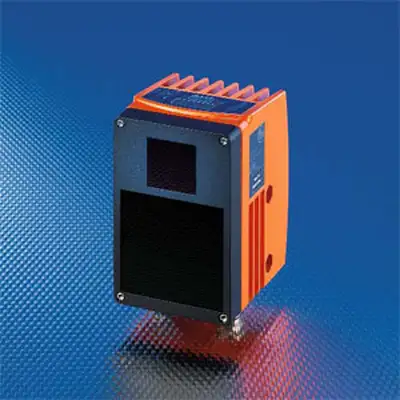

3D камеры IFM Electronic серии O3D2

IFM Electronic предлагает новые бюджетные 3D камеры серии Efector pmd3d для трехмерного измерения и оценки размеров объектов в промышленности. 3D датчики работают по принципу измерения времени пролета луча на основе патентованной технологии PMD. Особенностью технологии является то, измерение времени пролета луча и оценка данных встроены в чип.




Датчик изображения IFM имеет матрицу с разрешением 64x48 пикселей. Каждый пиксел чипа измеряет расстояние до самой близкой поверхности объекта. Таким образом, получается 3072 значений расстояния до объекта. Изображение на чипе матрицы и соответствующие значения расстояния соответствуют трехмерному изображению. На основе данных можно выполнить детальную оценку характеристик и положения объекта.



Трехмерные камеры технического зрения серии O3D2 имеют встроенную инфракрасную подсветку. Для отображения результатов измерения доступны аналоговый выход 4.. 20 mA / 0.. 10 V или 2 коммутационных выхода.




3D датчики позволяют обнаруживать в трехмерном пространстве объем, уровень, а также оценивать различные прикладные задачи. Посредством интерфейса Ethernet, 10Base-T / 100Base-TX, промышленные камеры IFM подключаются к ПК. Для полной параметризации и отображения результатов на мониторе необходимо программное обеспечение E3D200 (заказывается отдельно). С помощью ПО E3D200 можно измерить и оценить объем, уровень или расстояние.

















1) Датчик




2) Объект измерения




3) Поле зрения




A) Диапазон измерения








Без программного обеспечения эксплуатация и настройка так же возможна, на корпусе датчиков O3D200 и O3D201 имеются 2 программирующие кнопки и 10-сегментный дисплей.








Тип






Корпус






Параметрирование






Интерфейс






Заказной код






















137 x 75 x 95 mm







с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением







Ethernet; 10Base-T / 100Base-TX







Трехмерная камера технического зрения IFM Electronic O3D200
















с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением







Ethernet; 10Base-T / 100Base-TX







Трехмерная камера технического зрения IFM Electronic O3D201













Скачать инструкцию по эксплуатации трехмерных камер IFM Electronic O3D2

















Скачать руководство по настройке программного обеспечения E3D200



















Купить промышленные 3D камеры технического зрения IFM Electronic серии O3D2 Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
