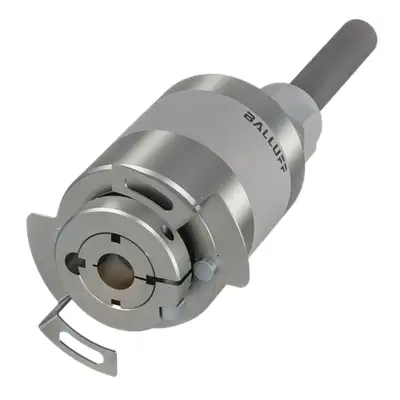

Абсолютные датчики угловых перемещений BALLUFF BDG – FXX36-BS серии CAN - регистрируют угловые положения и присваивают измеренным сигналам определенные значения. Абсолютный принцип позволяет запоминать положение вала и не иметь привязки к прошлым измерениям, то есть тем самым однозначно определять состояние машины в любой момент времени даже при отключении питания.
Основные преимущества:
Не требуется калибровка;
Не происходит потеря данных при отказах питания;
Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
Прочная конструкция для неблагоприятных условий окружающей среды;
Доступны интерфейсы: RS485, SSI, CANopen;
Предлагаются датчики угловых перемещений в двух исполнениях: однооборотные или многооборотные;
Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды.
Информация для заказа:
BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo
BDG
Датчики угловых перемещений
a
Принцип
F
абсолютный
bb
Исполнение
BF
сталь, маг. экранир. осевой (36)
BP
сталь, маг. экранир. радиальный (36)
cc
Размер фланца
36
36 мм
dd
Форма вала, фланец
BS
глухое отверстие, зажимной фланец (зажимное кольцо, симм. пружинный зажим с пазом)
ee
Диаметр вала
08
8 мм
10
10 мм
12
12 мм
14
14 мм
15
15 мм
f
Категория интерфейса
N
Абсолютный цифровой, двунаправленный
g
Интерфейс
H
CANopen
J
SAE J1939
V
CANopen с оконечным сопротивлением 120 Ом
W
SAE J1939 с оконечным сопротивлением 120 Ом
hh
Детали интерфейса
CA
CANopen, v1
DA
SAE J1939, v1
i
Подача питания
2
4,75...32 В=
jj
Разрешение однооборотное
1 - 16
1 - 16 бит
kk
Разрешение многооборотное
0 - 43
0 - 43 бит (в зависимости от интерфейса)
ll
Соединительный кабель экранированный
00
нет кабеля
AH
ПВХ серый, 2 x 2 x 0,25 мм²
мм
Длина кабеля
00
нет кабеля
20
2 м
50
5 м
A0
10 м
nn
Штекер
00
нет штекера
S5
M12 штекер 5-конт., А-кодировка
oo
Распределение контактов (штекер/кабель)
J1
CAN/SAE J1939 для штекера M12 и экранированного кабеля
Технические характеристики:
Принцип измерения
абсолютная измерительная система
Разрешение на эксплуатацию/ конформность
CE
cULus
E~
WEEE
UKCA
Индикация состояния
Индикация функций
светодиод красный/зеленый
Соединение
Разъем
Кабель или разъем
Электрические данные
Многооборотная технология
Wiegand wire
Точность на оборот
± 0.0878° (≤ 12 бит)
Точность повторения одного оборота
± 0.0878° (≤ 12 бит)
Однооборотная технология
Hall sensor
Задержка включения, макс.
1.5 с
Макс. частота вращения
6000 об/мин
Рабочее напряжение Ub
4,75... 32 VDC
Средний срок службы
1x 10'9 оборотов при 100% нагрузке на вал
1x 10'10 оборотов при 40% нагрузке на вал
1x 10'11 оборотов при 20% нагрузке на вал
Условия окружающей среды
Степень защиты
Корпус: IP65, IP67
Вал: IP65
Температура окружающей среды
-40…85 °C
Температура хранения
-40…100°C
Функциональная безопасность
MTTF (40°C)
1000 a
Диагностика: степень покрытия
0%
Длительность эксплуатации
20 a
Интерфейс
CAN
Материал
Материал корпуса
Нержавеющая сталь
Материал фланца
Алюминий
Механические данные
Осевая нагрузка на вал, макс.
50 Н
Радиальная нагрузка на вал, макс.
80 Н
Диаметр корпуса
36 мм
Пусковой крутящий момент тип.
около 1,6 Нсм при комнатной температуре
Тип подшипника
2 прецизионных шарикоподшипника
Тип присоединения:
Схемы не найдены
