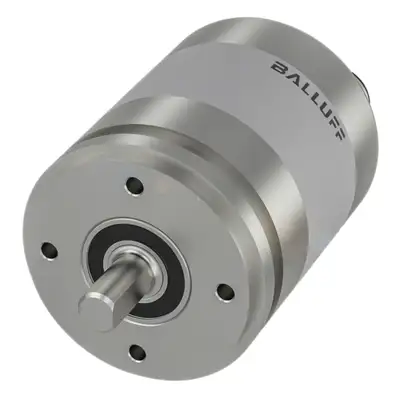

Абсолютные датчики угловых перемещений BALLUFF BDG – FXX36-PS/SS серии SSI

Абсолютные датчики угловых перемещений BALLUFF BDG – FXX36-PS/SS серии SSI - регистрируют угловые положения и присваивают измеренным сигналам определенные значения. Абсолютный принцип позволяет запоминать положение вала и не иметь привязки к прошлым измерениям, то есть тем самым однозначно определять состояние машины в любой момент времени даже при отключении питания.



Основные преимущества:






Не требуется калибровка;
Не происходит потеря данных при отказах питания;
Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
Прочная конструкция для неблагоприятных условий окружающей среды;
Доступны интерфейсы: RS485, SSI, CANopen;
Предлагаются датчики угловых перемещений в двух исполнениях: однооборотные или многооборотные;
Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды.









Информация для заказа:







BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo






BDG




Датчики угловых перемещений






a




Принцип






F




абсолютный






bb




Исполнение






BF




сталь, маг. экранир. осевой (36)






BP




сталь, маг. экранир. радиальный (36)






cc




Размер фланца






36




36 мм






dd




Форма вала, фланец






SS




вал с лыской, синхрофланец






ee




Диаметр вала






06




6 мм






08




8 мм






f




Категория интерфейса






D




Абсолютный цифровой, однонаправленный






g




Интерфейс






S




SSI






hh




Детали интерфейса






RB




двоичный код восходящий






RG




рефлексный код восходящий






i




Подача питания






2




4,75...32 В=






jj




Разрешение однооборотное






1 - 16




1 - 16 бит






kk




Разрешение многооборотное






0 - 43




0 - 43






ll




Соединительный кабель экранированный






00




нет кабеля






AF




ПВХ серый, 4 x 2 x 0,14 мм²






мм




Длина кабеля






00




нет кабеля






20




2 м






50




5 м






A0




10 м






nn




Штекер






00




нет штекера






S8




M12 штекер 8-конт., А-кодировка






oo




Распределение контактов (штекер/кабель)






R1




RS485/SSI для штекера M12 и экранированного кабеля















Технические характеристики:






Принцип измерения




абсолютная измерительная система






Разрешение на эксплуатацию/ конформность




CE
cULus
E~
WEEE
UKCA






Индикация состояния






Индикация функций




светодиод красный/зеленый






Соединение






Кабель или разъем






Электрические данные






Многооборотная технология




Wiegand wire






Точность на оборот




± 0.0878° (≤ 12 бит)






Точность повторения одного оборота




± 0.0878° (≤ 12 бит)






Однооборотная технология




Hall sensor






Задержка включения, макс.




1.5 с






Макс. частота вращения




12000 об/мин






Рабочее напряжение Ub




4,75... 32 VDC






Средний срок службы




1,4x 10'8 оборотов при 100% нагрузке на вала
2x 10'9 оборотов при 40% нагрузке на вал
1,7x 10'10 оборотов при 20% нагрузке на вал






Условия окружающей среды






Степень защиты




Корпус: IP65, IP67
Вал: IP65






Температура окружающей среды




-40…85° C






Температура хранения




-40…100° C






Функциональная безопасность






MTTF (40°C)




1000 a






Диагностика: степень покрытия




0%






Длительность эксплуатации




20 a






Интерфейс






SSI






Материал






Материал корпуса




Нержавеющая сталь






Материал фланца




Алюминий






Механические данные






Длина вала




ee = 06: 11.5 мм
ee = 08: 18 мм






Осевая нагрузка на вал, макс.




50 Н






Радиальная нагрузка на вал, макс.




D = 6: 80 Н
D = 8: 50 Н






Диаметр корпуса




36 мм






Пусковой крутящий момент тип.




около 0,3 Нсм при комнатной температуре






Тип подшипника




2 прецизионных шарикоподшипника








Тип присоединения:
