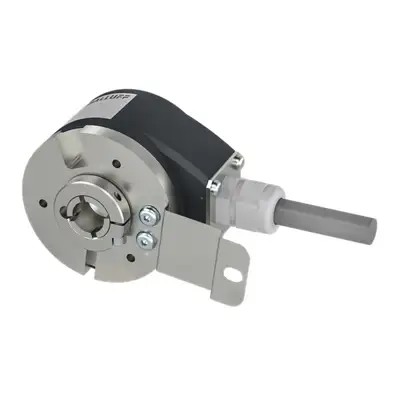

Абсолютные датчики угловых перемещений BALLUFF BDG – FXX58-BC серии CAN - регистрируют угловые положения и присваивают измеренным сигналам определенные значения. Абсолютный принцип позволяет запоминать положение вала и не иметь привязки к прошлым измерениям, то есть тем самым однозначно определять состояние машины в любой момент времени даже при отключении питания.
Основные преимущества:
Не требуется калибровка;
Не происходит потеря данных при отказах питания;
Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
Прочная конструкция для неблагоприятных условий окружающей среды;
Доступны интерфейсы: RS485, SSI, CANopen;
Предлагаются датчики угловых перемещений в двух исполнениях: однооборотные или многооборотные;
Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды.
Информация для заказа:
BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo
BDG
Датчики угловых перемещений
a
Принцип
F
абсолютный
bb
Исполнение
B0
алюм. литье с порошковым покрытием, маг. экранир., радиальный (58)
cc
Размер фланца
58
58 мм
dd
Форма вала, фланец
BC
глухое отверстие, зажимной фланец (зажимное кольцо, пружинный зажим с отверстием)
ee
Диаметр вала
12
12 мм
14
14 мм
15
15 мм
R6
6 мм через переходную втулку (база 12 мм)
R7
7 мм через переходную втулку (база 12 мм)
R8
8 мм через переходную втулку (база 12 мм)
RA
10 мм через переходную втулку (база 12 мм)
S2
1/4" через переходную втулку (база 12 мм)
S3
3/8" через переходную втулку (база 12 мм)
f
Категория интерфейса
N
Абсолютный цифровой, двунаправленный
g
Интерфейс
H
CANopen
J
SAE J1939
V
CANopen с оконечным сопротивлением 120 Ом
W
SAE J1939 с оконечным сопротивлением 120 Ом
hh
Детали интерфейса
CA
CANopen, v1
DA
SAE J1939, v1
i
Подача питания
2
4,75...32 В=
jj
Разрешение однооборотное
1 - 16
1 - 16 бит
kk
Разрешение многооборотное
0 - 43
0 - 43 бит (в зависимости от интерфейса)
ll
Соединительный кабель экранированный
00
нет кабеля
AH
ПВХ серый, 2 x 2 x 0,25 мм²
мм
Длина кабеля
00
нет кабеля
20
2 м
50
5 м
A0
10 м
nn
Штекер
00
нет штекера
S5
M12 штекер 5-конт., А-кодировка
oo
Распределение контактов (штекер/кабель)
J1
CAN/SAE J1939 для штекера M12 и экранированного кабеля
Технические характеристики:
Принцип измерения
абсолютная измерительная система
Разрешение на эксплуатацию/ конформность
CE
cULus
E~
WEEE
UKCA
Индикация состояния
Индикация функций
светодиод красный/зеленый
Соединение
Кабель или разъем
Электрические данные
Многооборотная технология
Wiegand wire
Точность на оборот
± 0.0878° (≤ 12 бит)
Точность повторения одного оборота
± 0.0878° (≤ 12 бит)
Однооборотная технология
Hall sensor
Задержка включения, макс.
1.5 с
Макс. частота вращения
6000 об/мин
Рабочее напряжение Ub
4,75... 32 VDC
Средний срок службы
1x 10'9 оборотов при 100% нагрузке на вала
1x 10'10 оборотов при 40% нагрузке на вал
1x 10'11 оборотов при 20% нагрузке на вал
Условия окружающей среды
Степень защиты
Корпус: IP65, IP67
Вал: IP65
Температура окружающей среды
-40…85° C
Температура хранения
-40…100° C
Функциональная безопасность
MTTF (40°C)
1000 a
Диагностика: степень покрытия
0%
Длительность эксплуатации
20 a
Интерфейс
CAN
Материал
Материал корпуса
Алюминий
Материал корпуса, защита поверхности
С порошковым покрытием
Материал фланца
Алюминий
Механические данные
Осевая нагрузка на вал, макс.
50 Н
Радиальная нагрузка на вал, макс.
80 Н
Диаметр корпуса
58 мм
Пусковой крутящий момент тип.
около 1,6 Нсм при комнатной температуре
Тип подшипника
2 прецизионных шарикоподшипника
Тип присоединения:
