Абсолютные датчики угловых перемещений BALLUFF BDG – FXX58-PC серии CAN

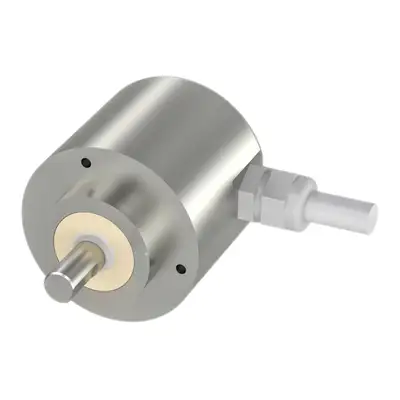

Абсолютные датчики угловых перемещений BALLUFF BDG – FXX58-PC серии CAN - регистрируют угловые положения и присваивают измеренным сигналам определенные значения. Абсолютный принцип позволяет запоминать положение вала и не иметь привязки к прошлым измерениям, то есть тем самым однозначно определять состояние машины в любой момент времени даже при отключении питания.



Основные преимущества:






Не требуется калибровка;
Не происходит потеря данных при отказах питания;
Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
Прочная конструкция для неблагоприятных условий окружающей среды;
Доступны интерфейсы: RS485, SSI, CANopen;
Предлагаются датчики угловых перемещений в двух исполнениях: однооборотные или многооборотные;
Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды.









Информация для заказа:







BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo






BDG




Датчики угловых перемещений






a




Принцип






F




 абсолютный






bb




Исполнение






BC




V4A (1.4404 или 1.4571) маг. экранированный, радиальный (58)






cc




Размер фланца






58




58 мм






dd




Форма вала, фланец






PC




вал с лыской, зажимной фланец (IP67/IP69K)






ee




Диаметр вала






10




10 мм






f




Категория интерфейса






N




Абсолютный цифровой, двунаправленный






g




Интерфейс






H




CANopen






J




SAE J1939






V




CANopen с оконечным сопротивлением 120 Ом






W




SAE J1939 с оконечным сопротивлением 120 Ом






hh




Детали интерфейса






CA




CANopen, v1






DA




SAE J1939, v1






i




Подача питания






2




4,75...32 В=






jj




Разрешение однооборотное






1 - 16




1 - 16 бит






kk




Разрешение многооборотное






0 - 43




0 - 43 бит (в зависимости от интерфейса)






ll




Соединительный кабель экранированный






AE




ПВХ серый, 2 x 0,34 + 10 x 0,14 мм²






мм




Длина кабеля






20




2 м






50




5 м






A0




10 м






nn




Штекер






00




нет штекера






oo




Распределение контактов (штекер/кабель)






J1




CAN/SAE J1939 для штекера M12 и экранированного кабеля















Технические характеристики:






Принцип измерения




абсолютная измерительная система






Разрешение на эксплуатацию/ конформность




CE
cULus
E~
WEEE
Ecolab
UKCA






Соединение






Кабель






Электрические данные






Многооборотная технология




Wiegand wire






Точность на оборот




± 0.0878° (≤ 12 бит)






Точность повторения одного оборота




± 0.0878° (≤ 12 бит)






Однооборотная технология




Hall sensor






Задержка включения, макс.




1.5 с






Макс. частота вращения




3600 об/мин






Рабочее напряжение Ub




4,75... 32 VDC






Средний срок службы




1x 10'9 оборотов при 100% нагрузке на вала
1x 10'10 оборотов при 40% нагрузке на вал
1x 10'11 оборотов при 20% нагрузке на вал






Условия окружающей среды






Степень защиты




IP67
IP69K испытание солевым туманом DIN EN 60068-2-11 после 672 часов






Температура окружающей среды




-42…80° C






Температура хранения




-20…80° C






Функциональная безопасность






MTTF (40°C)




1000 a






Диагностика: степень покрытия




0%






Длительность эксплуатации




20 a






Интерфейс






CAN






Материал






Материал корпуса




Нержавеющая сталь (1.4404)






Материал фланца




Высококачественная сталь (1.4404)






Механические данные






Длина вала




18 мм






Осевая нагрузка на вал, макс.




100 Н






Радиальная нагрузка на вал, макс.




100 Н






Диаметр корпуса




58 мм






Пусковой крутящий момент тип.




около 1 Нсм при комнатной температуре






Тип подшипника




2 прецизионных шарикоподшипника








Тип присоединения:
