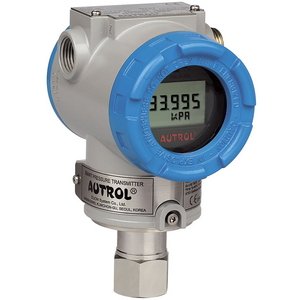

Высококачественные интеллектуальные датчики избыточного давления AUTROL (Аутрол, Корея) серии APT3200-G используют усовершенствованный пьезорезистивный сенсор, это позволяет достигать высокой точности измерений (± 0.04% / 0,075 % от шкалы) и стабильности показаний в пределах широкого диапазона давлений. Для удешевления прибора и упрощения монтажа для серии APT3200 применена штуцерная конструкция сенсорного модуля.
Датчики давления APT3200-G имеют герметичный корпус со степенью пылевлагозащиты IP67. Состоит из сенсорного модуля и блока электроники. Корпус блока электроники изготовлен из алюминия со специальным полиуретановым покрытием. Внутри корпуса расположена клеммная коробка, LCD (жк-дисплей) и сам блок электроники. Блок электроники представляет собой электронную плату с микропроцессором, модулем питания, блоком управления LCD и АЦП. Процессор получает данные из АЦП и корректирует их в соответствии с коэффициентами и поправками, хранящимися в запоминающем устройстве, затем передает их в ЦАП, который преобразует их из цифрового в линейный аналоговый сигнал 4.. 20 мA и сигнал HART протокола. Дисплей управляется процессором и отображает показания датчика давления в заданных пользователем единицах измерения.
Скачать описание датчиков давления Autrol APT3200 в формате pdf
