Принцип измеренияэлектромагнитных датчиков расхода основан на законе Фарадея об электромагнитной индукции, а именно: в проводнике, который перемещается в электромагнитном поле, возникает электродвижущая сила (ЭДС). Эта ЭДС пропорциональная скорости перемещения проводника. Ток, вызванный ЭДС, называется индукционным током. Протекающая по трубопроводу проводящая жидкость является, в данном случае, проводником. В электромагнитном расходомеретак же имеются: источник электромагнитного поля (катушки) и электроды, передающие возникающий индукционный ток в блок электроники. По величине тока судится о величине расхода проводящей жидкости. Тип измеряемой среды - любая проводящая жидкость (проводимость более 5 мкСм/см).

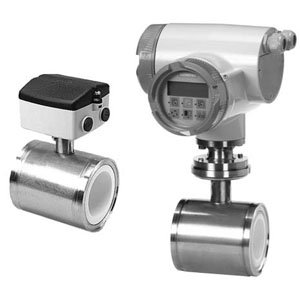

Электромагнитный расходомер Siemens SITRANS F M MAGFLO MAG 1100- это измерительный датчик с компактной сэндвичной конструкцией для измерения расхода в различных отраслях промышленности. Расходомер Sitrans MAGFLO состоит из датчика расхода MAG 1100 и электронного преобразователя сигналов MAG 5000 или MAG 6000.
Электромагнитный расходомер mag 1100 легко настраивается с помощью системы меню с использованием встроенных клавиатуры и дисплея, датчики имеют пропорциональные расходу выходные токовый и частотно-импульсный сигналы, а также программируемый релейный выход. Расходомер mag 1100 MAGFLO 7ME6110 может иметь дозировочные функции и специальный блок очистки электродов.
Скачать описание электромагнитного расходомера Siemens Sitrans MAGFLO MAG 1100 7
ME6110 в формате pdf
Все электромагнитные расходомеры MAGFLO имеют блок памяти SENSORPROM, в котором хранятся калибровочные данные датчика и установки преобразователя сигналов в течение всего срока эксплуатации прибора. При использовании блока SENSORPROM расходомер mag1100 запускается в эксплуатацию без первоначального программирования. Согласованные заводские установки датчика сохраняются в блоке SENSORPROM. Установки, определенные пользователем, также загружаются в блок SENSORPROM. Если преобразователь сигнала должен быть заменен, то новый преобразователь будет загружен всеми предыдущими установками и итоговыми измерениями без какой- либо необходимости в программировании.
Купить расходомер sitrans mag 1100 Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими. По всем вопросам обращайтесь по телефонам или e-mail. Если Вы не нашли описание на нужную Вам модель- напишите нам по e-mail.
