Индуктивные датчики IFM Electronic в кольцевом исполнении

Индуктивные датчики IFM Electronic (ИФМ Электроник, Германия) предоставляют необходимые сигналы о конечных положениях объектов, служат в качестве импульсных датчиков для задания численных значений или регистрации частоты вращения. В настоящее время бесконтактные индуктивные датчики незаменимы в промышленности. Преимущества в сравнении с механическими аналогами очевидны: бесконтактное срабатывание, абсолютная износоустойчивость, высокая частота и точность переключений. Индуктивные датчики положения нечувствительны к вибрации, пыли и влажности. Индуктивные датчики приближения используют физический эффект изменения добротности резонансного контура, вызванного потерями на вихревые токи в проводящих материалах. Индуктивно-емкостный колебательный контур генерирует высокочастотное электромагнитное поле. Это поле распространяется с активной поверхности датчика. Если в это поле попадает электропроводящий материал (металл), то в соответствии с законом электромагнитной индукции возникают вихревые токи, поглощающие энергию колебательного контура. Вследствие этого амплитуда колебаний уменьшается. Это изменение преобразуется в коммутационный сигнал. Данный принцип действия позволяет обнаруживать все металлы, независимо от того, находятся они в подвижном состоянии или нет. Расстояние до активной поверхности, на котором электропроводящий материал вызывает в датчике перемену сигнала, называется расстоянием срабатывания. Обратите внимание, что расстояние срабатывания всегда указывается для стали, для цветных металлов, например, алюминия или меди, расстояние срабатывания уменьшается. С помощью поправочных коэффициентов можно рассчитать достигаемые показатели расстояния срабатывания.

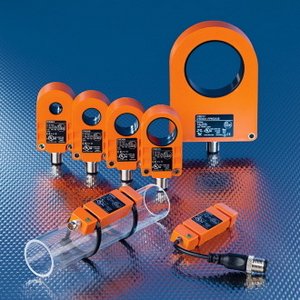

Индуктивные датчики IFM Electronic с чувствительной частью в виде кольца предлагаются для решения задачи по детектированию (подсчета) металлических объектов сложной формы, например, таких как: гайки, шайбы, скрепки, кольца и т.д. Индуктивные сенсоры IFM Electronic в кольцевом исполнении поставляются с различными диаметрами чувствительной области: 10.1, 15.1, 20.1 или 25.1 мм. При этом, минимальный диаметр детектируемого объекта составляет 0.6 мм (диаметр металлического шарика). Кольцевые индуктивные датчики IFM Efector предлагаются с одним из двух типов работы: статическим или динамическим.


Статические индуктивные кольцевые датчики IFM работают как обычные индуктивные датчики приближения, т.е. они выдают сигнал, пока в зоне обнаружения присутствует металл. Таким образом, можно детектировать падающие винты или гайки.




Динамические индуктивные кольцевые датчики IFM используются, если необходимо детектировать очень маленькие детали (например, диаметром 0.6 мм). Импульс может быть удлинен в диапазоне от 0.1 до 150 мс. Высокое разрешение кольцевого индуктивного датчика поддерживается в течении долгого времени, даже если область измерения загрязнена металлической пылью.













Диаметр кольца, мм.




Тип работы







Разрешение




(мин. детектируемый объект, мм)







Скорость объекта




[м/с]







Длина импульса




[мс]







Код заказа, описание








3-х проводный DC PNP, NC/NO. M12 разъем









 10.1 мм, статический







1.5







 < 35







 10...150






Кольцевой индуктивный датчик  IFM Electronic I7R201









 10.1 мм, динамический







0.6







 < 35







 0.1...150






Кольцевой индуктивный датчик IFM Electronic I7R203









 15.1 мм, статический







2







 < 35







 10...150






Кольцевой индуктивный датчик IFM Electronic I7R205









 15.1 мм, динамический







0.8







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R207









 20.1 мм, статический







2.5







 < 35







 10...150







Кольцевой индуктивный датчик IFM Electronic I7R209









 20.1 мм, динамический







1







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R211









 25.1 мм, статический







3







 < 35







 10...150







Кольцевой индуктивный датчик IFM Electronic I7R213









 25.1 мм,  динамический







1.2







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R215








3-х проводный DC NPN, NC/NO. M12 разъем









 10.1 мм, статический







1.5







 < 35







 10...150







 Кольцевой индуктивный датчик IFM Electronic I7R202









 10.1 мм, динамический







0.6







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R204









 15.1 мм, статический







2







 < 35







 10...150







Кольцевой индуктивный датчик IFM Electronic I7R206









 15.1 мм, динамический







0.8







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R208









 20.1 мм, статический







2.5







 < 35







 10...150







Кольцевой индуктивный датчик IFM Electronic I7R210









 20.1 мм, динамический







1







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R212









 25.1 мм, статический







3







 < 35







 10...150







Кольцевой индуктивный датчик IFM Electronic I7R214









 25.1 мм, динамический







1.2







 < 35







 0.1...150







Кольцевой индуктивный датчик IFM Electronic I7R216








Купить кольцевые индуктивные датчики IFM Electronic серии I7R  Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
