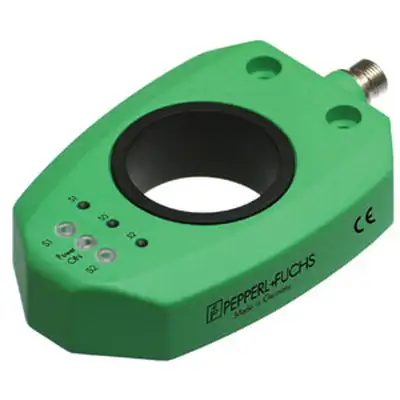

Индуктивные датчики угловых перемещений Pepperl Fuchs PMI360D-F130

Индуктивные датчики Pepperl Fuchs PMI360D-F130 представляют собой продолжение серии датчиков линейных перемещений PMI, главное отличие от которых в том, что конструкция выполнена в виде кольца. Такая компоновка позволяет, при использовании цилиндрического позиционера BT-F130-A, измерять и контролировать угловые перемещения с высокой точностью. При этом, выходным сигналом является линейный, аналоговый сигнал 4.. 20 мА или 0.. 10 В, пропорциональный углу поворота 360.


Датчики угловых перемещений датчики Pepperl Fuchs PMI360D-F130 с аналоговым выходом используют бесконтактный принцип, в следствии чего им не страшен механический износ и загрязнения. Позиционер BT-F130-A имеет простую, цилиндрическую форму и легко совмещается с вращающейся деталью механизма, требующей контроль.


Датчики угловых перемещений датчики Pepperl Fuchs PMI360D-F130 с аналоговым выходом - имеют очень компактные размеры и высокую степень пылевлагозащиты, что позволяет монтировать в труднодоступных местах с тяжелыми условиями эксплуатации. Дополнительно, к моделям с аналоговым выходом, имеются модели с дискретным сигналам для контроля определенных точек углового положения и модель PMI360DV-F130-R2-V15 с цифровым интерфейсом RS232. Настройка точек переключения очень проста и осуществляется кнопками на корпусе датчика.

















Датчик угловых перемещений Pepperl+Fuchs PMI360DV-F130-IU-V15






Датчик угловых перемещений Pepperl+Fuchs PMI360DV-F130-IU2E2-V15






Датчик угловых перемещений Pepperl+Fuchs PMI360DV-F130-3E2-V15








Функция






измерение






измерение + переключение






переключение








Диапазон измерения [градусы]







0.. 360








Зазор [мм]







1.. 2








Разрешение [градусы]







0,2








Аналоговый выход [0.. 10 В]







■







■







-








Аналоговый выход [4.. 20 мА]







■







■







-








Пороговый выход PNP NO







-







2 точки







3 точки








Габариты корпуса [мм]







110x76.5x26








Пылевлагозащита [IP]







67








Техническая спецификация






Скачать описание в формате pdf






Скачать описание в формате pdf






Скачать описание в формате pdf















Датчик угловых перемещений Pepperl+Fuchs PMI360D-F130-IE8-V15







Датчик угловых перемещений Pepperl+Fuchs PMI360DV-F130-IU2E0-V15






Датчик угловых перемещений Pepperl+Fuchs PMI360D-F130-R2-V15








Функция






измерение + переключение






интерфейс RS232








Диапазон измерения [градусы]







0.. 360








Зазор [мм]







1.. 2








Разрешение [градусы]







0,2








Аналоговый выход [0.. 10 В]







-







■







-








Аналоговый выход [4.. 20 мА]







■







■







-








Пороговый выход PNP NO







2 точки







-







-








Пороговый выход NPN NO







-







2 точки







-








Габариты корпуса [мм]







110x76.5x26








Пылевлагозащита[IP]







67








Техническая спецификация






Скачать описание в формате pdf






Скачать описание в формате pdf






Скачать описание в формате pdf






Купить датчики угловых перемещений Pepperl Fuchs PMI360D-F130 с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
