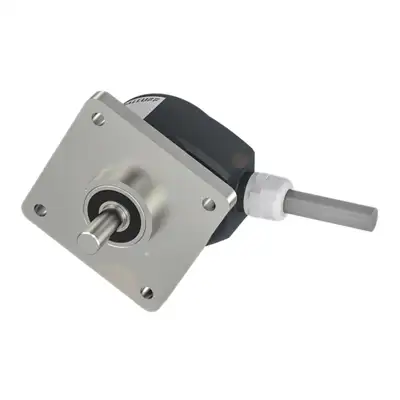

Инкрементные датчики угловых перемещений BALLUFF BDG – EXX67-PQ/SQ серии HTL/TTL/1Vss

Инкрементные датчики угловых перемещений BALLUFF BDG – EXX67-PQ/SQ серии HTL/TTL/1Vss - используются в основном для контроля скорости машин и отдельных компонентов машин. Предварительно заданные значения служат опорными значениями для всех последующих измерений. Чем больше импульсов подается в качестве сигнала, тем выше могут быть точность и разрешение при измерении.



Основные преимущества:






Измерение углов с высоким разрешением;
Высокая нагрузка на вал до 500 Н;
Высокая степень защиты до IP69K;
Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
Доступны интерфейсы: ABZ, sin/cos, TTL, HTL;
Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды









Информация для заказа:







BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo






BDG




Датчики угловых перемещений






a




Принцип






E




инкрементный






bb




Исполнение






B6




алюм. литье с порошковым покрытием, радиальный (58)






B7




алюм. литье с порошковым покрытием, осевой (58)






B8




алюм. литье с порошковым покрытием, радиальный, выравнивание давления (58)






B9




алюм. литье с порошковым покрытием, осевой, выравнивание давления (58)






cc




Размер фланца






67




67,3 мм






dd




Форма вала, фланец






PQ




вал с лыской, квадратный фланец (IP67)






SQ




вал с лыской, квадратный фланец






ee




Диаметр вала






07




7 мм






08




8 мм






10




10 мм






P3




3/8 "






f




Категория интерфейса






A




Инкрементный аналоговый standard






Q




Инкрементный цифровой standard






g




Интерфейс






A




Sin/Cos (1 Vss)






C




HTL, /HTL






F




TTL, /TTL






Q




TTL






R




HTL






hh




Детали интерфейса






AJ




AB 100 кГц






AK




AB 200 кГц






AM




AB 600 кГц






AP




AB 2 МГц






NK




ABN 200 кГц






NM




ABN 600 кГц






NP




ABN 2 МГц






i




Подача питания






U




5..30 В=






1




10..30 В=






5




5 В=






jjkk




Разрешение импульсов на оборот






0010




10 импульсов на оборот (макс. 25000 - в зависимости от интерфейса)






ll




Соединительный кабель экранированный






00




нет кабеля






AA




ПВХ серый, 2 x 0,34 + 4 x 0,14 мм²






AB




ПВХ серый, 2 x 0,34 + 7 x 0,14 мм²






мм




Длина кабеля






00




нет кабеля






20




2 м






50




5 м






A0




10 м






nn




Штекер






00




нет штекера






S4




M12 штекер 4-конт., А-кодировка






S5




M12 штекер 5-конт., А-кодировка






S8




M12 штекер 8-конт., А-кодировка






SC




M12 штекер 12-конт., А-кодировка






oo




Распределение контактов (штекер/кабель)






C1




Sin/Cos (1 Vss) для штекера M12 и экранированного кабеля






H3




HTL/TTL инв. M12 штекер 8-конт. + экранированный кабель






H5




HTL/TTL инв. M12 штекер 12-конт. + экранированный кабель






T1




HTL/TTL экранированный кабель






T2




HTL/TTL, M12 8-конт.






TA




HTL/TTL M12 штекер 4-конт.






TB




HTL/TTL M12 штекер 12-конт.






TD




HTL/TTL M12 штекер 5-конт.















Технические характеристики:






Принцип измерения




инкрементная измерительная система






Разрешение на эксплуатацию/ конформность




CE
cULus
E~
WEEE
UKCA






Соединение






Кабель или разъем






Электрические данные






Частота импульсов




f = Q + g = F/Q: ≤ 2 МГц
f = Q + g = C/R: ≤ 600 кГц
f = Q + g = A: ≤ 100 кГц
f = R: ≤ 200 кГц






Соотношение импульс/пауза




≤ 5000 имп/об: 50 % ± ≤ 7 %
≤ 25000 имп/об: 50 % ± ≤ 10 %






Импульсов на оборот




≤ 25000
dd = PQ: ≤ 2500






Макс. частота вращения




dd = SQ: 8000 об/мин
dd = PQ: 3500 об/мин






Потребление тока, макс., при 24 В=




i = U: typ. 70 mA
i = 1: typ. 100 mA






Потребление тока, макс., при 5 В=




i = 5: typ. 100 мА






Средний срок службы




1x 10'9 оборотов при 100% нагрузке на вала
1x 10'10 оборотов при 40% нагрузке на вал
1x 10'11 оборотов при 20% нагрузке на вал






Фазовый сдвиг




90° ± ≤ 7.5 % периода






Условия окружающей среды






Степень защиты




dd = SQ:
Корпус: IP65, IP67
Вал: IP65
dd = PQ: IP67






Температура окружающей среды




g = A: -10…70 °C
Версия с разъемом: -40…85 °C
Версия с кабелем: -20…80 °C






Температура хранения




Версия с разъемом: -40…85 °C
Версия с кабелем: -30…80 °C






Функциональная безопасность






MTTF (40°C)




200 a






Диагностика: степень покрытия




0%






Длительность эксплуатации




25 a






Интерфейс






Каналы




AB, ABN






Интерфейс




Цифров. Импульс






Материал






Материал корпуса




bb = B6/B7: Литой под давлением алюминий
bb = B8/B9: Литой алюминий с мембраной для компенсации давления






Материал корпуса, защита поверхности




С порошковым покрытием






Материал фланца




Алюминий






Механические данные






Длина вала




ee = 07/08/10: 20 мм
ee = P3: 22.3 мм






Осевая нагрузка на вал, макс.




dd = SQ: 120 Н
dd = PQ: 100 Н






Радиальная нагрузка на вал, макс.




dd = SQ: 220 Н
dd = PQ: 110 Н






Диаметр корпуса




67,3 мм






Пусковой крутящий момент тип.




dd = SQ: около 1 Нсм при комнатной температуре
dd = PQ: около 4 Нсм при комнатной температуре






Тип подшипника




2 прецизионных шарикоподшипника








Тип присоединения:
