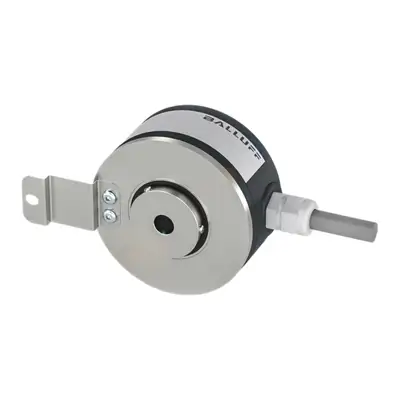

Инкрементные датчики угловых перемещений BALLUFF BDG – EXX80-HA серии HTL/TTL/1Vss - используются в основном для контроля скорости машин и отдельных компонентов машин. Предварительно заданные значения служат опорными значениями для всех последующих измерений. Чем больше импульсов подается в качестве сигнала, тем выше могут быть точность и разрешение при измерении.
Основные преимущества:
Измерение углов с высоким разрешением;
Высокая нагрузка на вал до 500 Н;
Высокая степень защиты до IP69K;
Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
Доступны интерфейсы: ABZ, sin/cos, TTL, HTL;
Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды
Информация для заказа:
BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo
BDG
Датчики угловых перемещений
a
Принцип
E
инкрементный
bb
Исполнение
BK
алюм. литье с порошковым покрытием, радиальный (80)
cc
Размер фланца
80
80 мм
dd
Форма вала, фланец
HA
пустотелый вал, зажимной фланец (потайной винт)
ee
Диаметр вала
10
10 мм
12
12 мм
14
14 мм
15
15 мм
16
16 мм
18
18 мм
20
20 мм
25
25 мм
27
27 мм
f
Категория интерфейса
A
Инкрементный аналоговый standard
Q
Инкрементный цифровой standard
g
Интерфейс
A
Sin/Cos (1 Vss)
C
HTL, /HTL
F
TTL, /TTL
Q
TTL
R
HTL
hh
Детали интерфейса
AJ
AB 100 кГц
AK
AB 200 кГц
AM
AB 600 кГц
AP
AB 2 МГц
NK
ABN 200 кГц
NM
ABN 600 кГц
NP
ABN 2 МГц
i
Подача питания
U
5..30 В=
1
10..30 В=
5
5 В=
jjkk
Разрешение импульсов на оборот
0010
10 импульсов на оборот (макс. 25000 - в зависимости от интерфейса)
ll
Соединительный кабель экранированный
00
нет кабеля
AA
ПВХ серый, 2 x 0,34 + 4 x 0,14 мм²
AB
ПВХ серый, 2 x 0,34 + 7 x 0,14 мм²
мм
Длина кабеля
00
нет кабеля
20
2 м
50
5 м
A0
10 м
nn
Штекер
00
нет штекера
S4
M12 штекер 4-конт., А-кодировка
S5
M12 штекер 5-конт., А-кодировка
S8
M12 штекер 8-конт., А-кодировка
SC
M12 штекер 12-конт., А-кодировка
oo
Распределение контактов (штекер/кабель)
C1
Sin/Cos (1 Vss) для штекера M12 и экранированного кабеля
H3
HTL/TTL инв. M12 штекер 8-конт. + экранированный кабель
H5
HTL/TTL инв. M12 штекер 12-конт. + экранированный кабель
T1
HTL/TTL экранированный кабель
T2
HTL/TTL, M12 8-конт.
TA
HTL/TTL M12 штекер 4-конт.
TB
HTL/TTL M12 штекер 12-конт.
TD
HTL/TTL M12 штекер 5-конт.
Технические характеристики:
Принцип измерения
инкрементная измерительная система
Разрешение на эксплуатацию/ конформность
CE
cULus
E~
WEEE
UKCA
Соединение
Кабель или разъем
Электрические данные
Частота импульсов
g = C/F/Q/R: ≤ 200 kHz
g = A: ≤ 100 kHz
Соотношение импульс/пауза
50 % ± ≤ 7 %
Импульсов на оборот
≤ 3840
Макс. частота вращения
3500 об/мин
Потребление тока, макс., при 24 В=
i = U: typ. 70 mA
i = 1: typ. 100 mA
Потребление тока, макс., при 5 В=
i = 5: typ. 100 мА
Средний срок службы
3x 10'10 оборотов при 100% нагрузке на вала
1x 10'11 оборотов при 40% нагрузке на вал
1x 10'12 оборотов при 20% нагрузке на вал
Фазовый сдвиг
90° ± ≤ 7.5 % периода
Условия окружающей среды
Степень защиты
Корпус: IP65
Вал: IP65
Температура окружающей среды
g = A: -10…70 °C
g ≠ A: -20…80 °C
Температура хранения
-20…80°C
Функциональная безопасность
MTTF (40°C)
200 a
Диагностика: степень покрытия
0%
Длительность эксплуатации
25 a
Интерфейс
Каналы
AB, ABN
Интерфейс
Цифров. Импульс
Материал
Материал корпуса
Алюминий
Материал корпуса, защита поверхности
С покрытием
Материал фланца
Алюминий
Механические данные
Длина вала
46 мм
Осевая нагрузка на вал, макс.
100 Н
Радиальная нагрузка на вал, макс.
200 Н
Диаметр корпуса
80 мм
Пусковой крутящий момент тип.
около 6 Нсм при комнатной температуре
Тип подшипника
2 прецизионных шарикоподшипника
Тип присоединения:
Схемы не найдены
