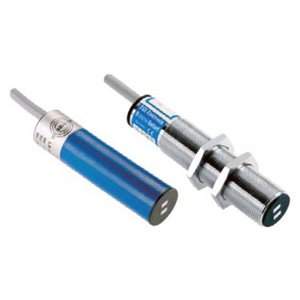

Датчики потока воздуха функционируют на основе калориметрического принципа: перенос тепловой энергии потоком жидкости. В стержне датчиков потока воздуха EGE-Elektronik LN и LG располагаются два терморезистора, а также источник нагрева. Источник нагрева повышает температуру в участке среды, что фиксируется терморезисторами. Протекая мимо источника тепловой энергии, воздух забирает часть тепла и источник охлаждается. Мерой измерения скорости потока служит изменение температуры во время охлаждения. Второй терморезистор служит для компенсации разности температур, ведь изменение температуры среды может исказить результат измерения.
Плюсы калориметрических датчиков потока IFM EGE-Elektronik LN и LG
Компактные размеры.
Простой и быстрый монтаж.
Датчики потока EGE-Elektronik LN и LG работают без механических частей, поэтому на результат измерения не влияет позиция монтажа.
Датчики потока воздуха EGE-Elektronik LN и LG специально спроектированы для применения в климатических установках, воздуховодах для вентиляции шкафов с электроникой, трубопроводах больших диаметров и т.д. Для заказа доступны исполнения как с аналоговым выходом 4-20 мА (что позволяет непрерывно контролировать скорость потока воздуха), так и исполнения с дискретным пороговым выходом PNP.
Корпус
диаметр 20мм
M18x1
M22x1
Диапазон контроля [м/с]
0.5.. 15
Артикул
P11096
P11097
P11237
P11240
P11163
Полная маркировка
Датчик потока воздуха EGE-Elektronik LN 520 GSP
Датчик потока воздуха EGE-Elektronik LN 520 GA
Датчик потока воздуха EGE-Elektronik LG 518 GSP
Датчик потока воздуха EGE-Elektronik LG 518 GA
Датчик потока воздуха EGE-Elektronik LG 522 GSP
Функция на выходе
PNP NO
4.. 20 мА
PNP NO
4.. 20 мА
PNP NO
Максимальный коммутируемый ток [A]
0.2
–
0.2
–
0.2
Напряжение питания [V]
24 DC ±20%
Купить калориметрические датчики потока воздуха EGE-Elektronik LG и LN Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
