Электронные датчики потока функционируют на основе калориметрического принципа: перенос тепловой энергии потоком жидкости. В зонде датчика потока IFM Electronic располагаются два терморезистора, а также источник нагрева. Источник нагрева повышает температуру в участке среды, что фиксируется терморезисторами. Протекая мимо источника тепловой энергии, жидкость забирает часть тепла и источник охлаждается. Мерой измерения скорости потока служит изменение температуры во время охлаждения. Второй терморезистор служит для компенсации разности температур, ведь изменение температуры среды может исказить результат измерения. Датчики потока ИФМ работают без механических частей, поэтому на результат измерения не влияет позиция монтажа.

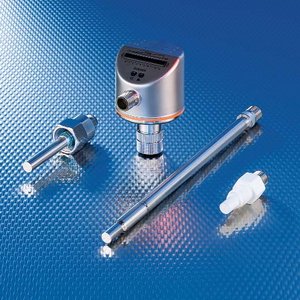

ИФМ Электроник предлагает новое решение на базе проверенных датчиков SI5000 и SI5006. Реле протока серии SR представляют собой модульную конструкцию, с разъемным блоком электроники и стержневым зондом , который может быть с различной длиной и различными типами монтажа. Кроме этого, зонды изготавливаются из различных материалов (нержавеющая сталь, титан или керамика). Таким образом, Вы можете использовать один и тот же блок электроники в различных задачах (например, при различных диаметрах трубопровода, при работе с агрессивными средами или высоком давлении). Блоки электроники могут быть с питанием DC и транзисторным выходом (SR5900), либо с питанием AC и реле (SR5906).
Блоки электроники для модульных датчиков потока IFM Electronic
Монитор потока IFM Electronic SR5900
SRM12XXBFPKG/US-100
19.. 36 V DC, PNP
Скачать описание в формате pdf
Монитор потока IFM Electronic SR5906
SRM12XXAKOW/LS-100-IRF
90... 40 V AC,
реле
Скачать описание в формате pdf
Зонды для модульных датчиков потока IFM Electronic
Зонд для монитора потока IFM Electronic SF5200
Длина 44 мм
Нержавеющая сталь
Скачать описание в формате pdf
Зонд для монитора потока IFM Electronic SF5201
Длина 55 мм
Нержавеющая сталь
Скачать описание в формате pdf
Зонд для монитора потока IFM Electronic SF6200
Длина 191 мм
Нержавеющая сталь
Скачать описание в формате pdf
Зонд для монитора потока IFM Electronic SF2405
Длина 12 мм
Керамика
Скачать описание в формате pdf
Зонд для монитора потока IFM Electronic SF3405
Длина 12 мм
Керамика
Скачать описание в формате pdf
Зонд для монитора потока IFM Electronic SF5700
Длина 44 мм
Титан
Скачать описание в формате pdf
Купить модульные датчики потока ifm Вы можете в нашей компании. Обратите внимание, что возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
