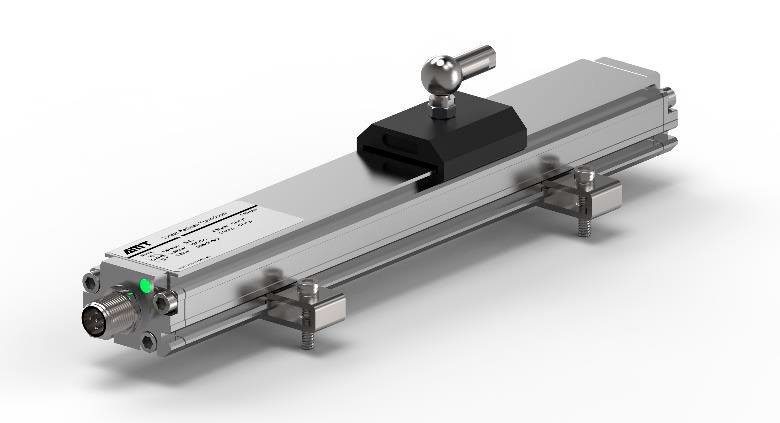

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor профильная серия CS с интерфейсом CANopen

Особенности:
-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность <±0.02%
-Повторяемость <±0.002%
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Цифровой выход CAN, скорость передачи до 1 Мбит/с
Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

Анодированный алюминий

Диапазон измерения перемещения

0-2800 мм

Профильная направляющая

Анодированный алюминий

Монтажный зажим

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

CAN

CANopen CIA стандарт DS-301 V4.02
Протокол кодирования DS-406 V3.1

Направление монтажа

Произвольное

Скорость передачи

До 1 Мбит / с, пользователь может установить скорость передачи с помощью ПО

Способ установки

Монтажный зажим + установочный винт

Тип магнита

Магнит слайдера: тип V
Подвесной магнит: Тип M, тип N

Параметры измерения

Условия эксплуатации

Разрешение

5 мкм (настраиваемое)

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.002%F.S.

Температурный коэффициент

<30ppm/°C

Время обновления

1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <2.8м)

Степень защиты

IP65

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или 5-контактный штекер М12

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EN 61000-6-3, защита от помех EN 61000-6-2 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

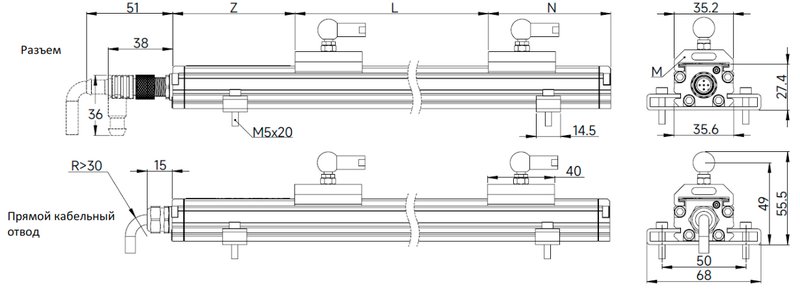

Размеры:

Описание

Значение

Описание

Значение

L  Длинна зоны измерения

50 – 2800 мм

N  Слепая зона

73 мм

Z  Слепая зона

73 мм

M  Тип магнита

Магнит слайдера: тип V
Подвесной магнит: Тип M, тип N

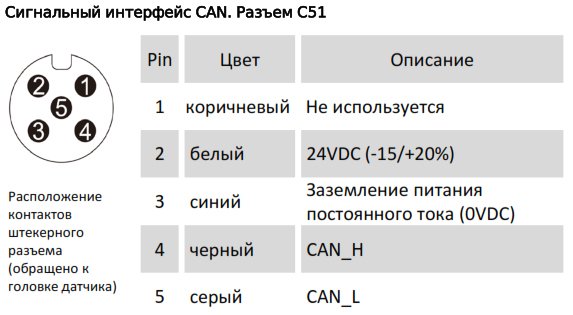

Электрическое соединение:

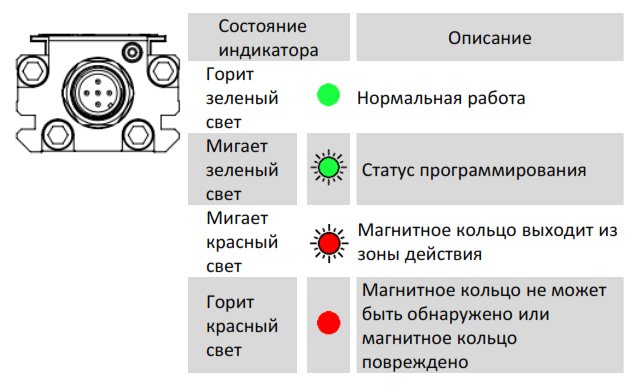

Индикация состояния:

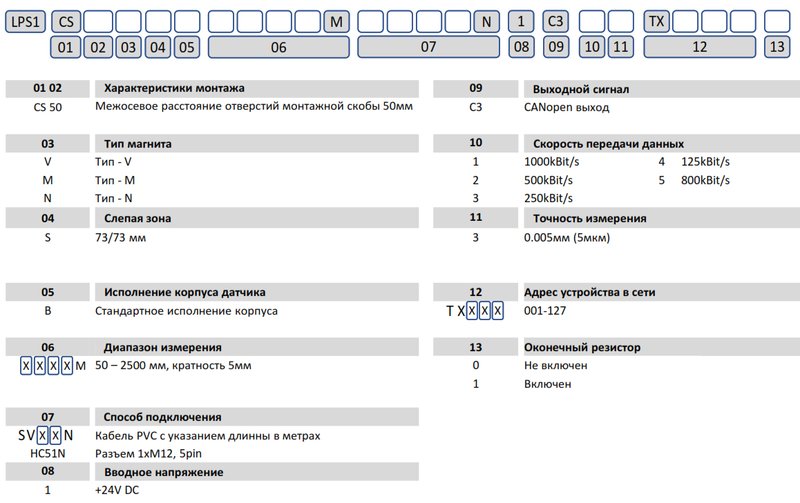

Маркировка:
