Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии CS с интерфейсом SSI

Интерфейс SSI датчика перемещения серии KH соответствует всем требованиям кодера абсолютного выходного сигнала для стандарта интерфейса SSI, а значение положения передается на контроллер с высокой скоростью в формате кодирования 24/25/26 бит. Пакет тактовых импульсов контроллера используется для запуска передачи данных датчика: данные о местоположении отправляются в контроллер один за другим с каждым тактовым импульсом, полученным датчиком. Данные об абсолютном положении постоянно обновляются в датчике, а затем преобразуются в последовательную информацию через регистр сдвига для передачи.

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Использование различных форм магнитов
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность, менее 0.01%
-Повторяемость, менее 0.002%

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


50-2800 мм


Монтажный зажим


Нержавеющая сталь 304




Количество магнитов


1










Выходной сигнал


Монтажные принадлежности




SSI


24, 25 бинарный код или код Грея


Направление монтажа


Произвольное




Скорость передачи


70kBd-1MBd


Способ установки


Монтажный зажим + установочный винт




Длина линии


<3 <50 <100 <200 <400 м


Тип магнита


Подвесной магнит: Тип M, тип N, тип L
Магнит слайдера: тип V




Скорость


1000 <400 <300 <200 <100 kBd







Параметры измерения


Условия эксплуатации




Разрешение


1 / 2 / 5 / 10 / 20 / 50 / 100 мкм


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±60 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.002%F.S.


Температурный коэффициент


<30ppm/°C




Время обновления


> 1.0 мс (В зависимости от диапазона)


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

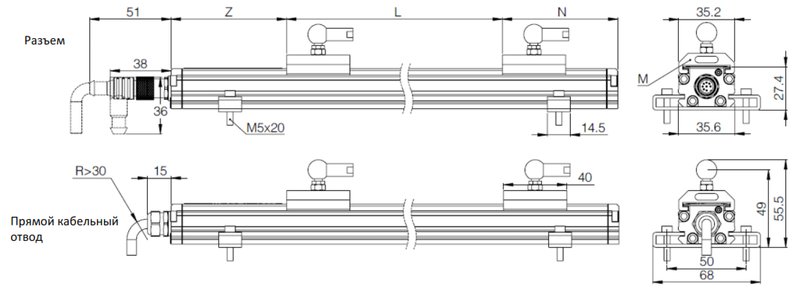

Размеры:







Описание


Значение


Описание


Значение




L  Диапазон измерения


50 – 2800 мм


N  Слепая зона


73 мм




Z  Слепая зона


73 мм


M  Тип магнита


Подвесной магнит: Тип M, тип N, тип L
Магнит слайдера: тип V

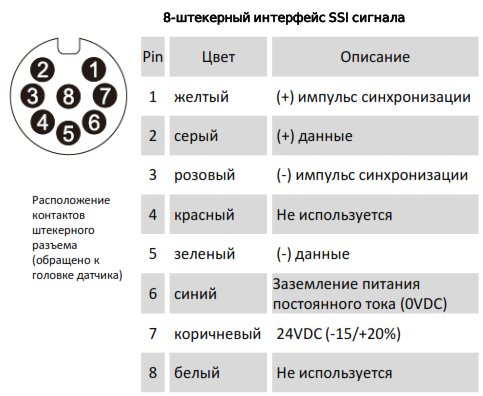

Электрическое соединение:

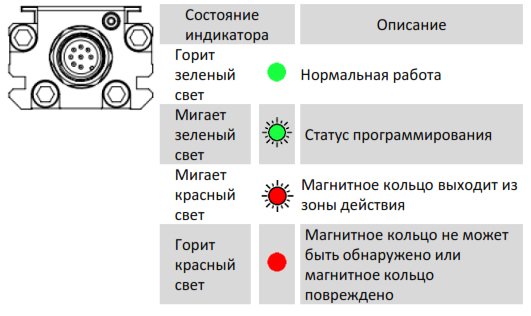

Индикация состояния:

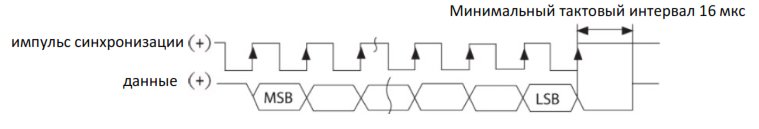

Временная диаграмма:
