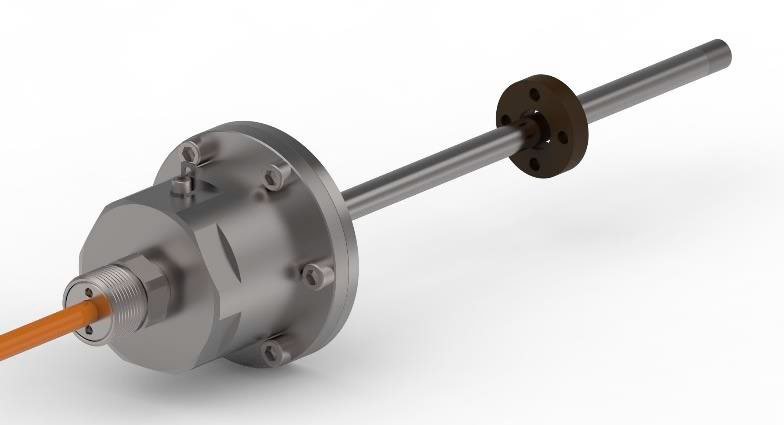

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor взрывозащищенной серии FM с аналоговым выходом

Особенности:

-Взрывозащищенная серия, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность ＜ ±0.04% F.S.
-Повторяемость ＜ ±0.005% F.S.
-Взрывозащищенная маркировка Ex db IIC T6 Gb
-Боковой или верхний вывод кабеля

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Стержень датчика

Нержавеющая сталь 304

Диапазон измерения

25-2800 мм

Корпус датчика

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

Выходной ток

4-20 мА (Мин./макс. Нагрузка:0/500 Ом)

Направление монтажа

Произвольное

Выходное напряжение

0-10 В (Мин. Нагрузка >5 кОм)

Способ установки

Резьба или фланец

Тип магнита

OD33

Диаметр стержня

Ø10 мм

Параметры измерения

Условия эксплуатации

Разрешение

16 бит D/A

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.04% F.S. (минимум ±100 мкм)

Влажность

Влажность 90%, без конденсата

Повторяемость

<±0.005% F.S. (минимум ±5 мкм)

Температурный коэффициент

<30 ppm/°C

Время обновления

1 мс (< 1 м)
1.5 мс (1 м < 2 м)
2 мс (2 м < 2.8 м)

Степень защиты

IP67

Сопротивление давлению

35 МПа (стандарт)/70 МПа (пик)

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель

Испытание на вибрацию

12 g / 10-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24 VDC (-15/+20%)

Испытание на удар

100 g (однократный удар) / Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение ЕН 61000-6-3, защита от помех EN 61000-6-2 EN 61000-4-2/3/4/6, Уровень 3/4

Защита от неправильной полярности

-30 VDC (максимум)

Защита от перенапряжения

36 VDC (максимум)

Прочность изоляции

500 V (Между сигнальной землей и корпусом)

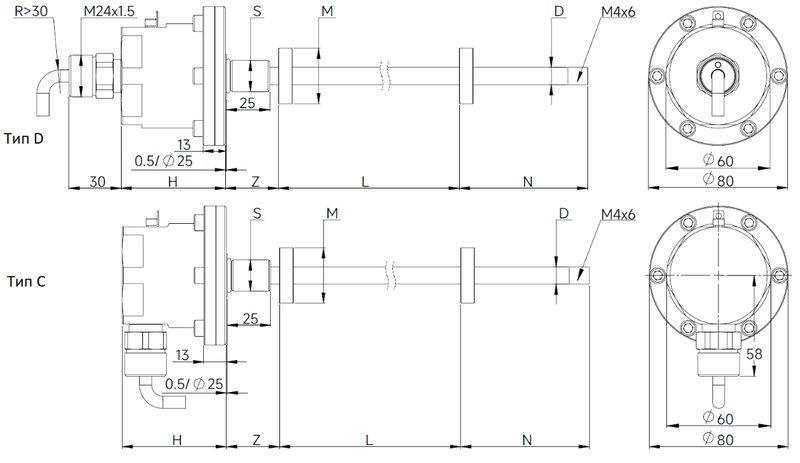

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

25 – 2800 мм

H  Длина электронного блока

60 мм

Z  Слепая зона

30 мм

S Монтажная резьба

М18х1.5

N  Слепая зона

64 мм

M Тип магнита

OD33

D Диаметр стержня

10 мм

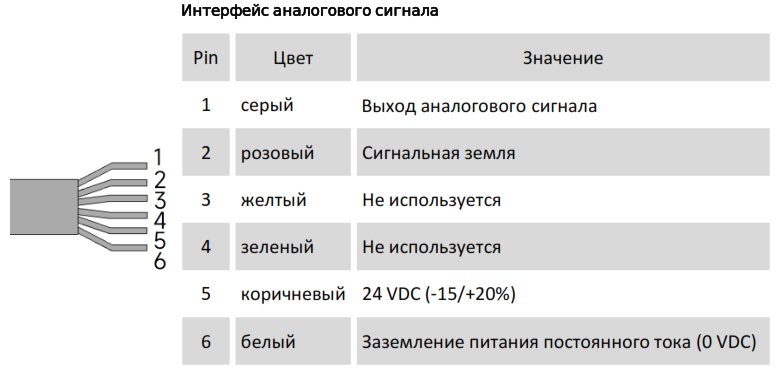

Электрическое соединение:

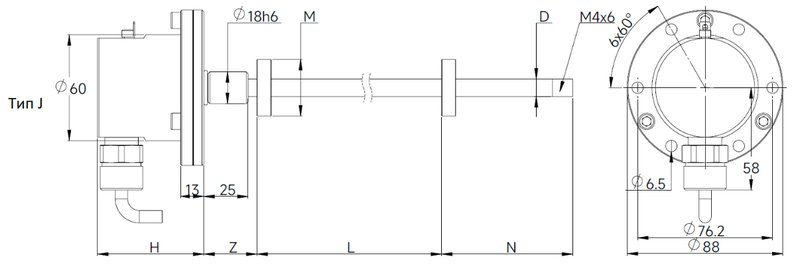

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

25 – 2800 мм

H  Длина электронного блока

60 мм

Z  Слепая зона

30 мм

M Тип магнита

OD33

N  Слепая зона

64 мм

D Диаметр стержня

10 мм

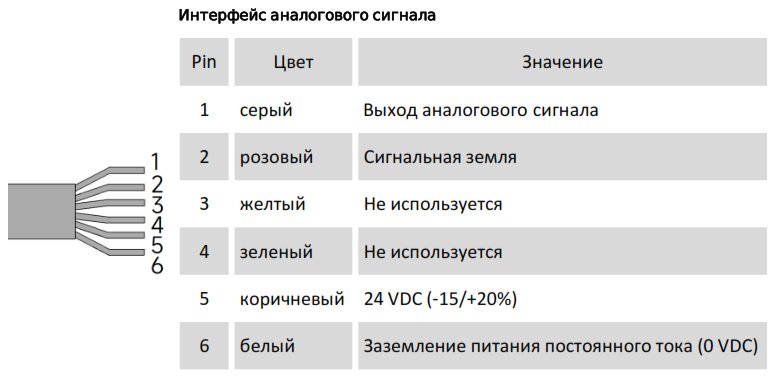

Электрическое соединение:

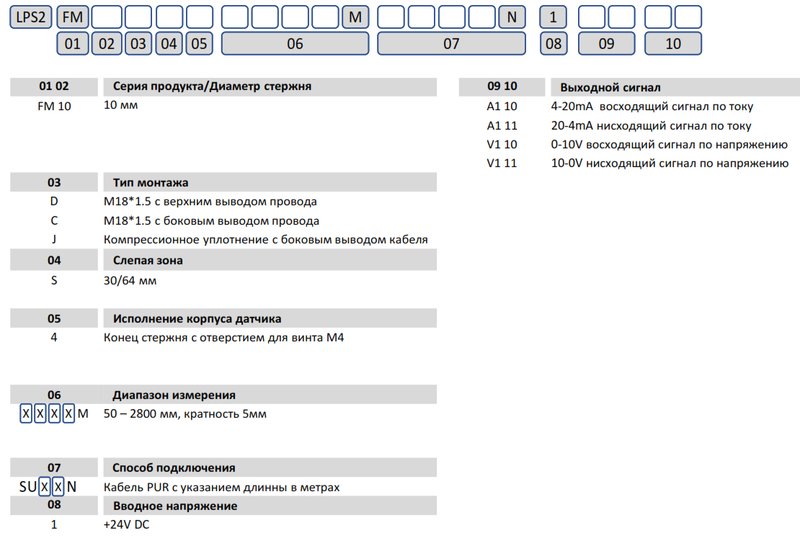

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor взрывозащищенной серии FM с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
