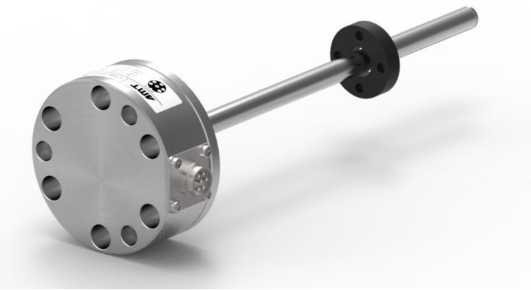

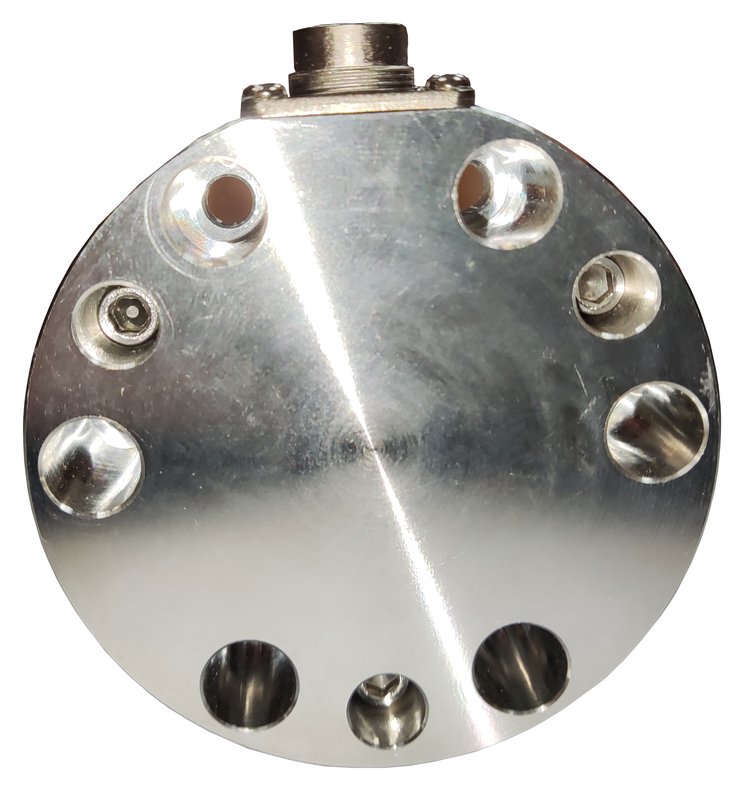

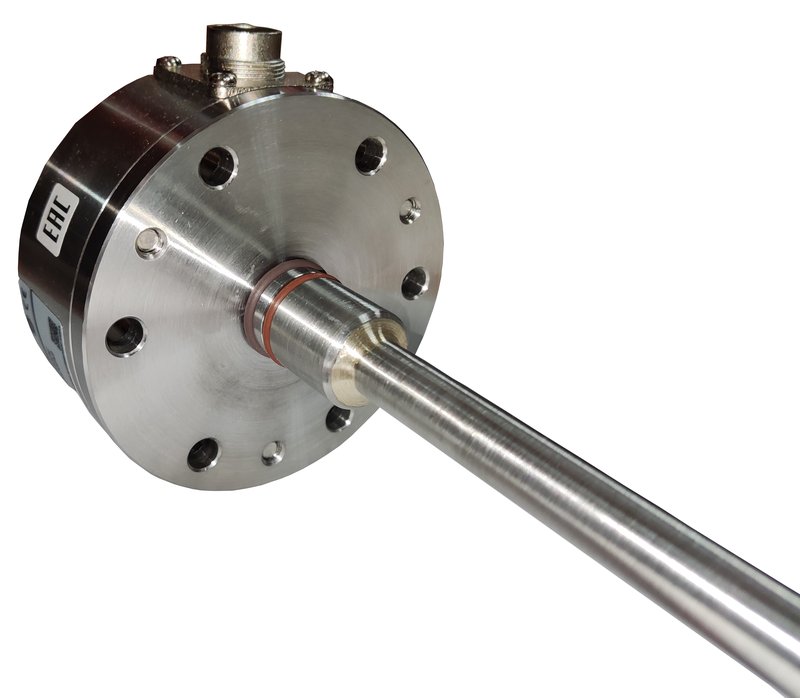

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GB с аналоговым выходом

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Компактная конструкция
-Торцевое подключение кабеля
-Нелинейность ＜ ±0.02% F.S.
-Повторяемость ＜ ±0.001%FS
-Антивибрационная, ударопрочная конструкция

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

Нержавеющая сталь 304

Диапазон измерения

25-2800 мм

Измерительный стержень

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

Выходной ток

4-20 мА (Мин./макс. нагрузка:0/500 Ом)

Направление монтажа

Произвольное

Выходное напряжение

0-10 В (Мин. нагрузка >5кОм)

Способ установки

Компрессионное уплотнение торцевого фланца

Тип магнита

OD33, OD25.4, OD17.4

Диаметр стержня

Ø10 мм

Параметры измерения

Условия эксплуатации

Разрешение

16 бит A/D

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±60 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S.

Температурный коэффициент

<30ppm/°C

Гистерезис

±0.1 мм

Сопротивление давлению

Ø10 мм: 35МПа (стандарт) / 70МПа (пик)

Время обновления

1.0 мс

Степень защиты

IP67

Электрические характеристики

Экологическое тестирование

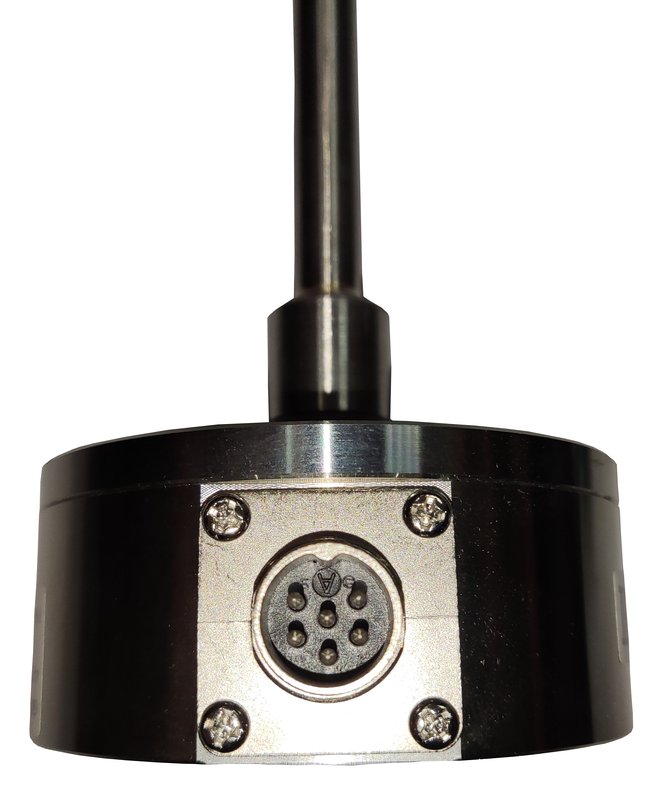

Подключение

Прямой кабель или 6-контактный штекер М16

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар) / Стандарт IEC 68-2-27

Рабочий ток

<50 мА (В зависимости от диапазона)

Испытание на
электромагнитную
совместимость

Излучение ЕН50081 -1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень 3/4, сертификация класса А

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

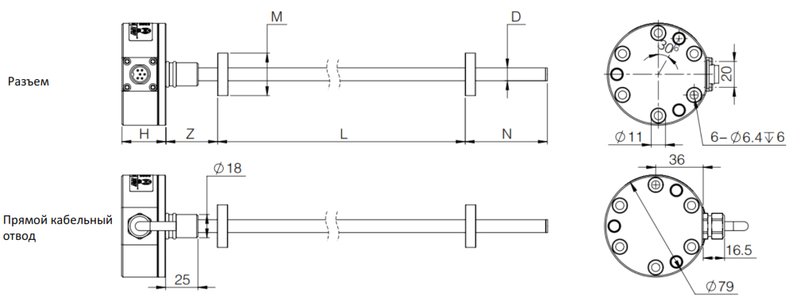

Размеры:

Описание

Значение

Описание

Значение

H  Длина электронного блока

34 мм

N  Слепая зона

63.5 мм

L  Диапазон измерения

25 – 2800 мм

M  Тип магнита

OD33, OD25.4, OD17.4

Z  Слепая зона

40 мм

D  Диаметр стержня

Ø10

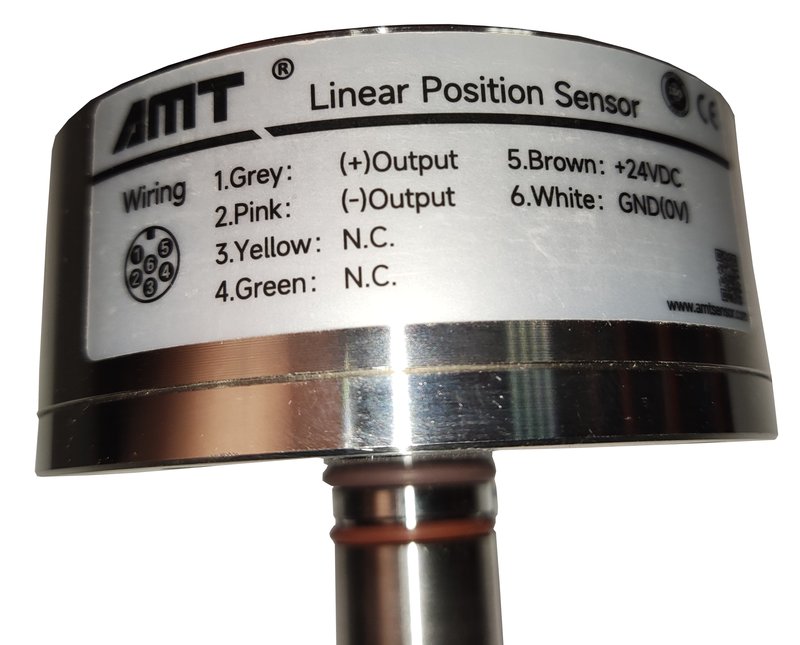

Электрическое соединение:

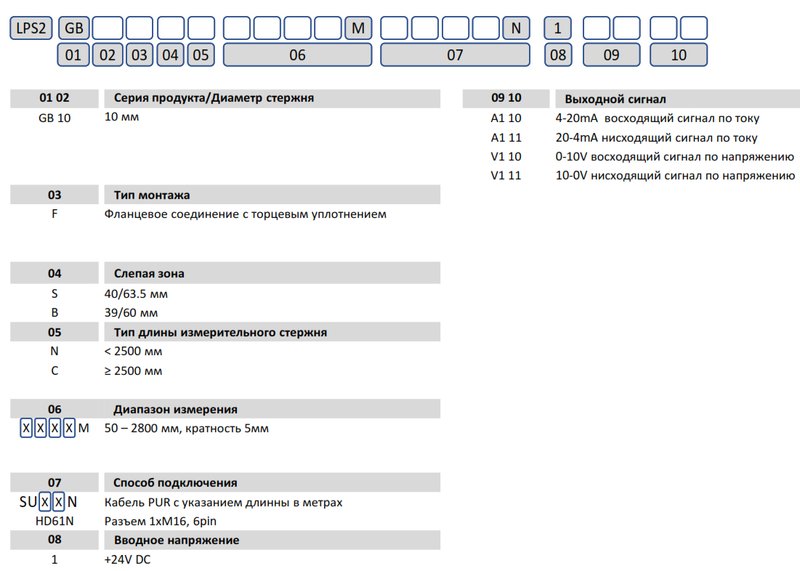

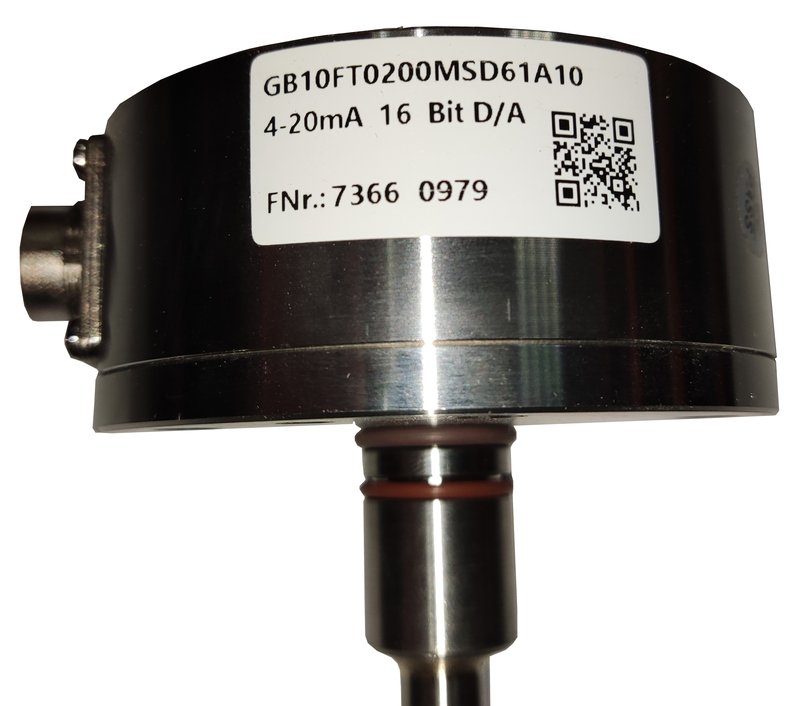

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GB с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
