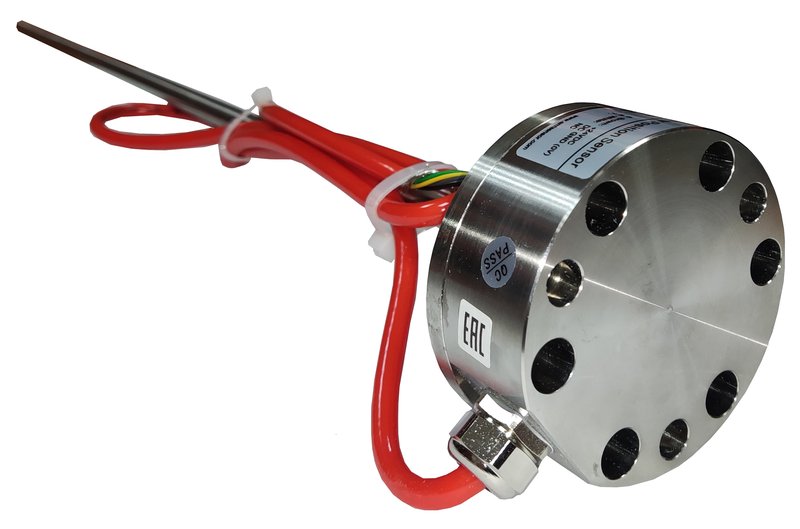

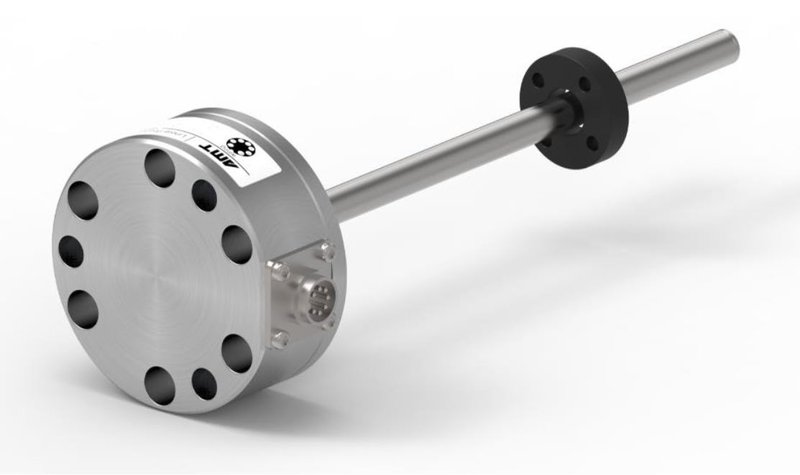

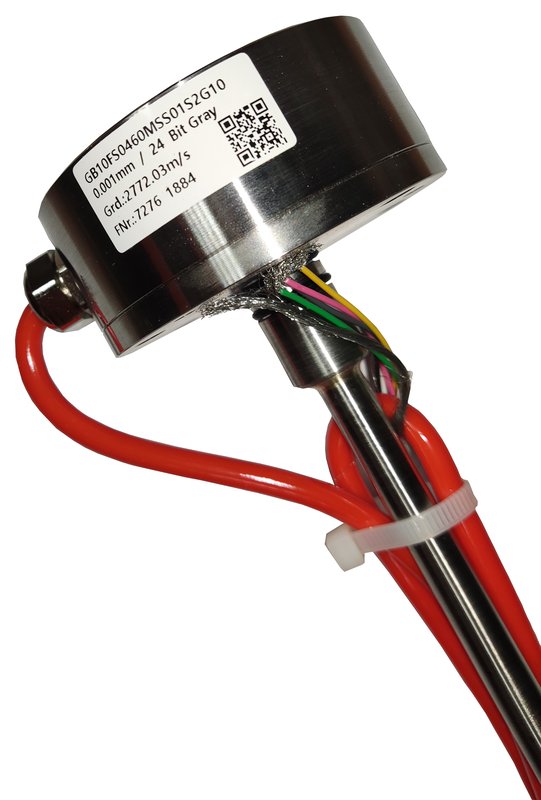

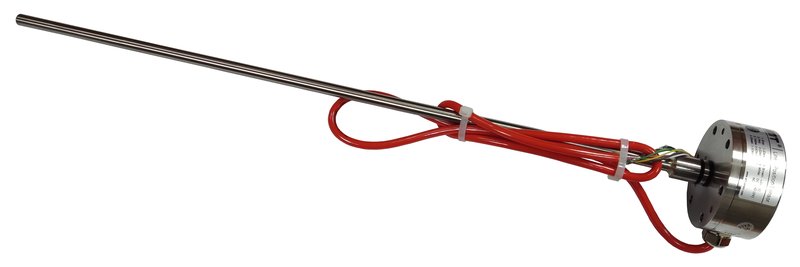

    Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GB SSI

    Артикул:
    Срок поставки:по запросу
    Бесплатная доставка от 50 000 тенге
    Способы отплаты: банковским переводом, при получении

    Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GB с интерфейсом SSI

    Особенности:

    -Прочная конструкция, установка внутри цилиндра
    -Абсолютные показания без необходимости обнуления
    -Бесконтактное измерения
    -Компактная конструкция
    -Торцевое подключение кабеля
    -Нелинейность< ±0.04% F.S.
    -Повторяемость< ±0.002%FS
    -Антивибрационная, ударопрочная конструкция

    Технические параметры:




    Входной сигнал




    Конструкция






    Измеряемые данные




    Смещение




    Сенсорная головка




    Нержавеющая сталь 304






    Диапазон измерения




    50-2800 мм




    Корпус датчика




    Нержавеющая сталь 304






    Выходной сигнал




    Монтажные принадлежности






    SSI




    24, 25, 26 бинарный код или код Грея




    Направление монтажа




    Произвольное






    Скорость передачи




    70kBd-1MBd




    Способ установки




    Компрессионное уплотнение торцевого фланца






    Длина линии




    <3 <50 <100 <200 <400 м




    Тип магнита




    OD33, OD25.4, OD17.4






    Скорость




    1000 <400 <300 <200 <100 kBd




    Диаметр стержня




    Ø10 мм






    Параметры измерения




    Условия эксплуатации






    Разрешение




    1 / 2 / 5 / 10 / 20 / 50 / 100 мкм




    Рабочая температура




    -40°C … +85°C






    Нелинейность




    <±0.02%F.S. (минимум ±60 мкм)




    Влажность




    Влажность <90%, без конденсата






    Повторяемость




    <±0.001%F.S.




    Температурный коэффициент




    <30ppm/°C






    Гистерезис




    <±0.01%F.S.




    Сопротивление давлению




    Ø10 мм: 35МПа (стандарт) / 70МПа (пик)






    Время обновления




    >1 мс (связанные с диапазоном)




    Степень защиты




    IP67






    Электрические характеристики




    Экологическое тестирование






    Подключение




    Прямой кабель или штекер




    Испытание на вибрацию




    15g/100-2000 Гц / стандарт lEC 68-2-6






    Входное напряжение




    24VDC (-15/+20%)




    Испытание на удар




    100g (однократный удар) / Стандарт IEC 68-2-27






    Рабочий ток




    <50 мА (В зависимости от диапазона)




    Испытание на

    электромагнитную

    совместимость




    Излучение ЕН50081 -1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень 3/4, сертификация класса А






    Защита от неправильной полярности




    -30VDC (максимум)











    Защита от перенапряжения




    36VDC (максимум)






    Прочность изоляции




    500V (Между сигнальной землей и корпусом)

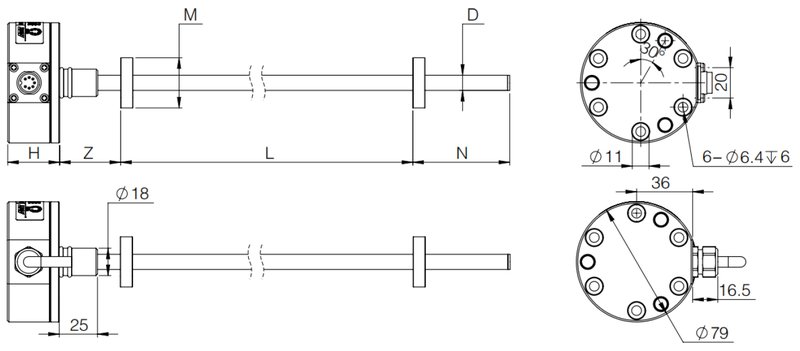

    Размеры:







    Описание


    Значение


    Описание


    Значение




    H  Длина электронного блока


    34 мм


    N  Слепая зона


    63.5 мм




    L  Диапазон измерения


    50 – 2800 мм


    M  Тип магнита


    OD33, OD25.4, OD17.4




    Z  Слепая зона


    40 мм


    D  Диаметр стержня


    Ø10

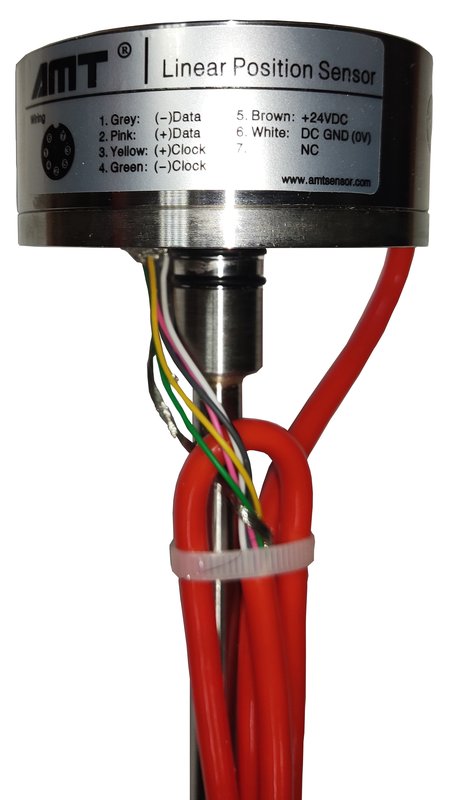

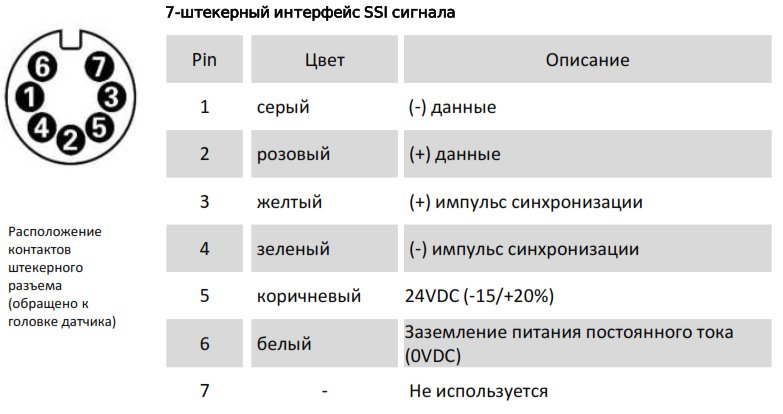

    Электрическое соединение:

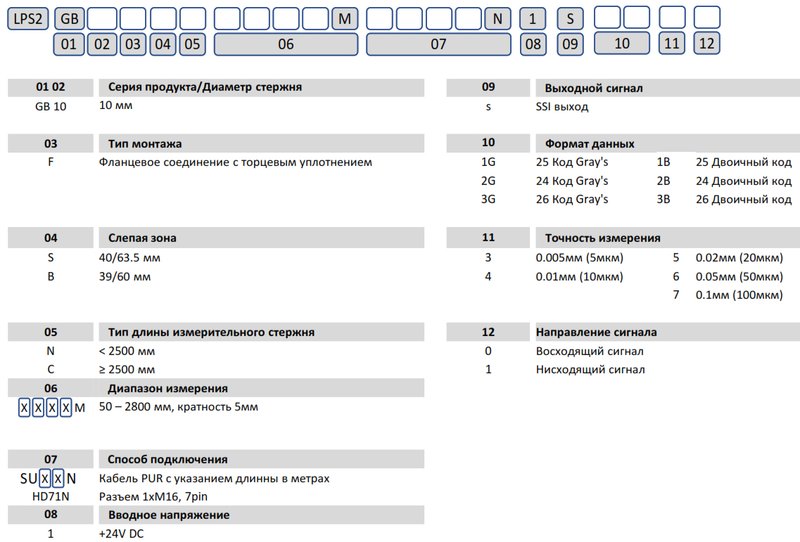

    Маркировка:








    Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GB с интерфейсом SSI Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.

    Конструкция:
    Стержневой для установки в гидроцилиндры
    Серия:
    GB
    Температура эксплуатации Max, °C:
    85
    Температура эксплуатации Min, °C:
    -40
    Диапазон измерения, мм:
    2800
    Коммуникационный интерфейс:
    SSI
    Материал корпуса:
    Нержавеющая сталь
    Питание:
    DC
    Принцип измерения:
    Магнитострикционный
    Степень защиты:
    IP67
