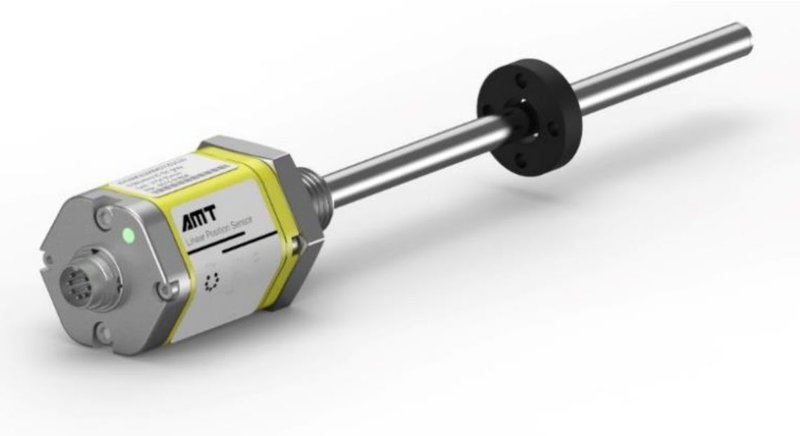

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GH с аналоговым выходом

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность <±0,02%F.S.
-Повторяемость <±0,001%F.S.
-Прямой аналоговый выход (В/ мА), преобразование не требуется

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

Анодированный алюминий

Диапазон измерения

50-2800 мм

Наружная трубка, устойчивая к давлению

Нержавеющая сталь 304

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

Выходной ток

4-20 мА (Мин./макс. нагрузка:0/500 Ом)

Направление монтажа

Произвольное

Выходное напряжение

0-10 В (Мин. нагрузка >5кОм)

Способ установки

Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя

Тип магнита

OD33, OD25.4, OD17.4

Диаметр стержня

Ø10

Параметры измерения

Условия эксплуатации

Разрешение

16 бит D/A

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±1 мкм)

Температурный коэффициент

<30ppm/°C

Время обновления

1.0 мс (при длине: < 1м)
1.5 мс (при длине: 1м < 2м)
2.0 мс (при длине: 2м < 2.8м)

Сопротивление давлению

Ø10 мм: 35МПа (стандарт)/70МПа (пик)

Степень защиты

IP67

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на
электромагнитную
совместимость

Излучение EH 61000-6-3, защита от помех EH 61000-6-2RU 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

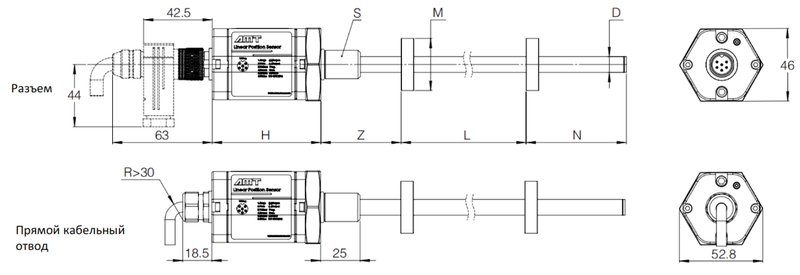

Размеры:

Описание

Значение

Описание

Значение

H Электронный блок

68 мм

S Резьбовое соединение

M18X1.5

L Диапазон измерения

50 – 2800 мм

M Тип магнита

OD33, OD32

Z Слепая зона

50.8 мм   29 мм

D Диаметр стержня

Ø10

N Слепая зона

63.5 мм   60 мм

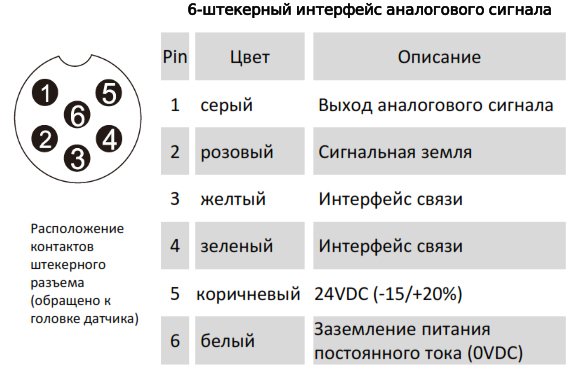

Электрическое соединение:

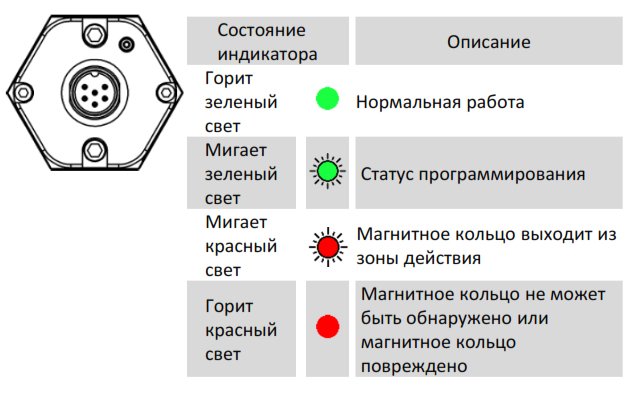

Индикация состояния:

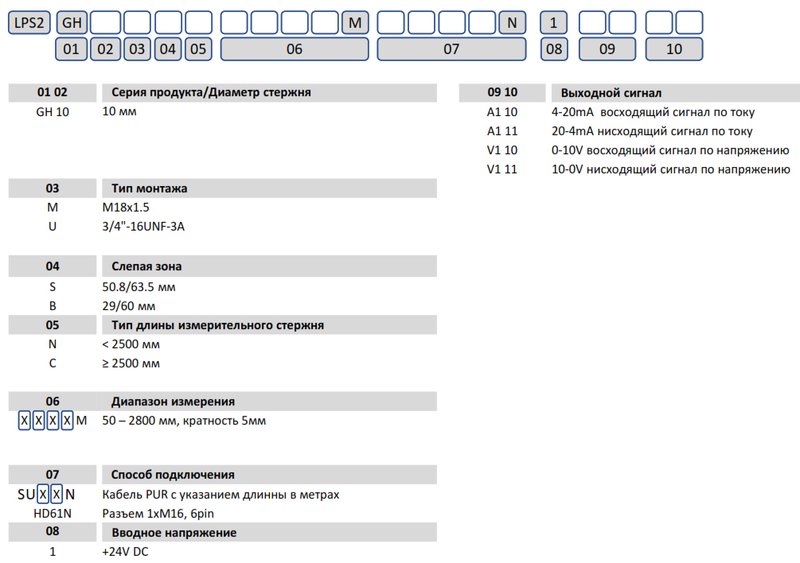

Маркировка:

Рекомендуемые аксессуары:

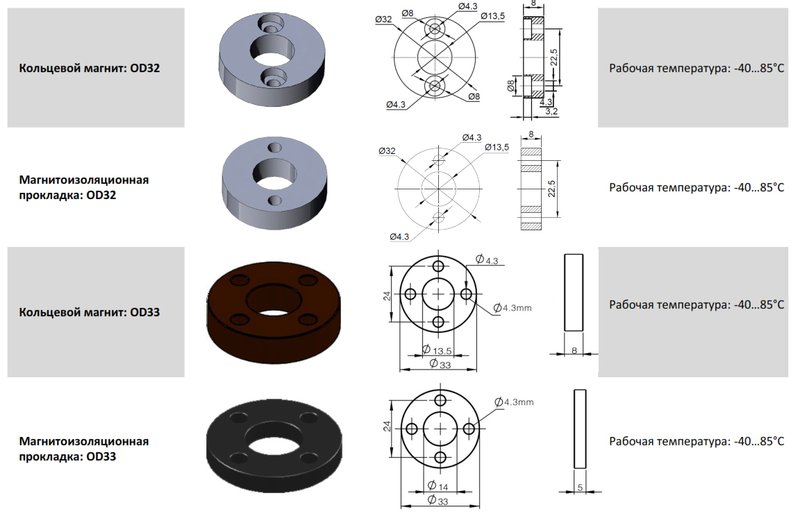

Магниты:

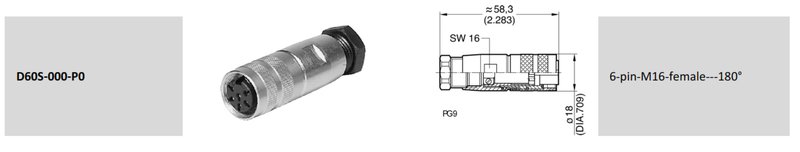

Разъемы:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GH с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
