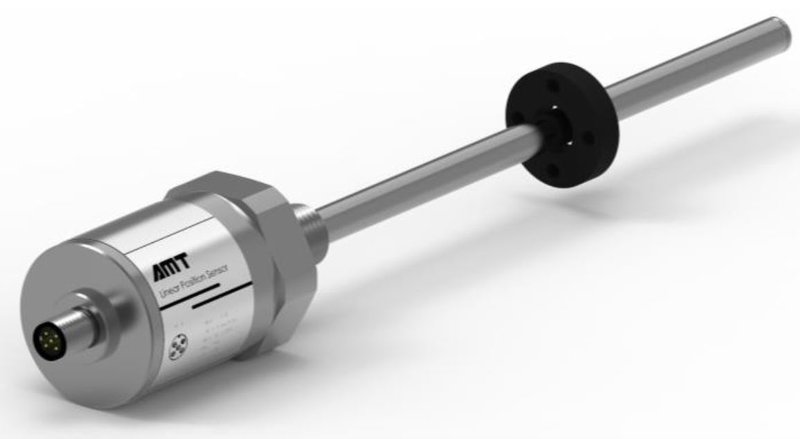

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor устойчивой к давлению серии GS с аналоговым выходом

Особенности:

-Прочный и надежный корпус из нержавеющей стали для установки в масляный цилиндр
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Повторяемость < ±0.002%F.S.
-Нелинейность <±0.02%F.S.
-Прямой вывод аналогового сигнала без преобразования

Технические характеристики:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

Нержавеющая сталь 304

Диапазон измерения

25-5600 мм

Измерительный стержень

Нержавеющая сталь 304

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

Выходной ток

4-20 мА (Мин./макс. нагрузка:0/500 Ом)

Способ установки

Резьбовая установка

Выходное напряжение

0-10 В. (Минимальная нагрузка > 5 кОм)

Технические характеристики резьбы

M18x1.5

Направление установки

Произвольное

Диаметр магнита

OD33, OD25.4, OD17.4

Диаметр стержня

Ø10 мм

Параметры измерения

Условия эксплуатации

Разрешение

16-бит D/A

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S.

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S.

Температурный коэффициент

<30ppm/°C

Время обновления

1.0 мс (при длине: < 1м)
1.5 мс (при длине: 1м < 2м)
2.0 мс (при длине: 2м < 4м)
4.0 мс (при длине: 4м < 5.6м)

Степень защиты

IP68

Сопротивление давлению

Ø10 мм: 35МПа (стандарт) / 70МПа (пик)

Электрические характеристики

Экологическое тестирование

Подключение

Штекерный разъем

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар) /Стандарт IEC 68-2-27

Рабочий ток

<60мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH 61000-6-4, защита от помех EH 61000-6-2 EH 61000-4-2/3/4/6, Класс 3/4, Класс А

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикатор состояния

красный и зеленый двухцветный светодиодный индикатор

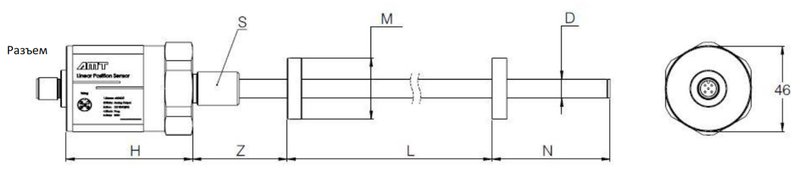

Размеры:

Описание

Значение

Описание

Значение

H  Длина электронного блока

68 мм

S  Резьбовое соединение

M18x1.5

L  Диапазон измерения

25 – 5600 мм

M  Тип поплавкового магнита

OD33, OD25.4, OD17.4

Z  Слепая зона

50.8 мм

D  Диаметр стержня

Ø10 мм

N  Слепая зона

63.5 мм

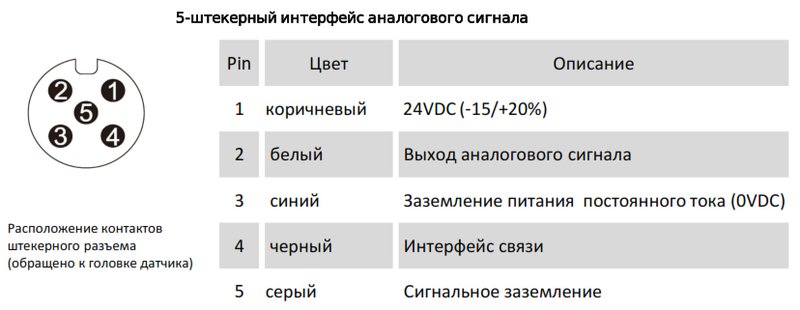

Электрическое соединение:

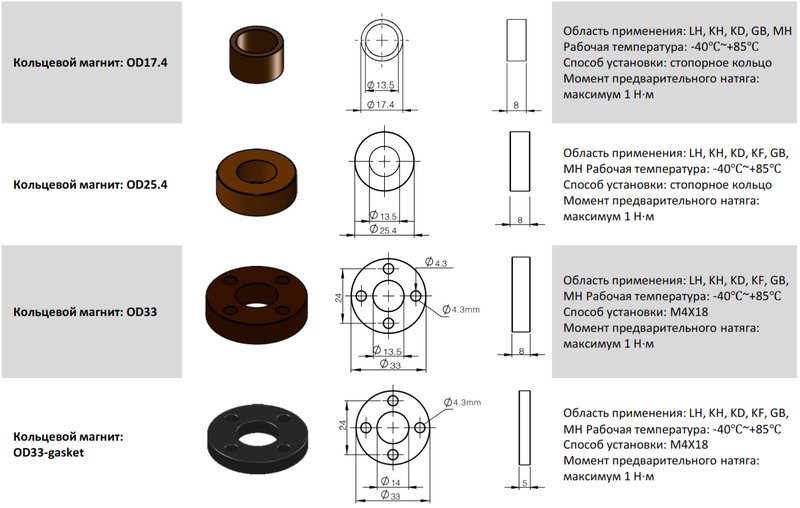

Рекомендуемые аксессуары:

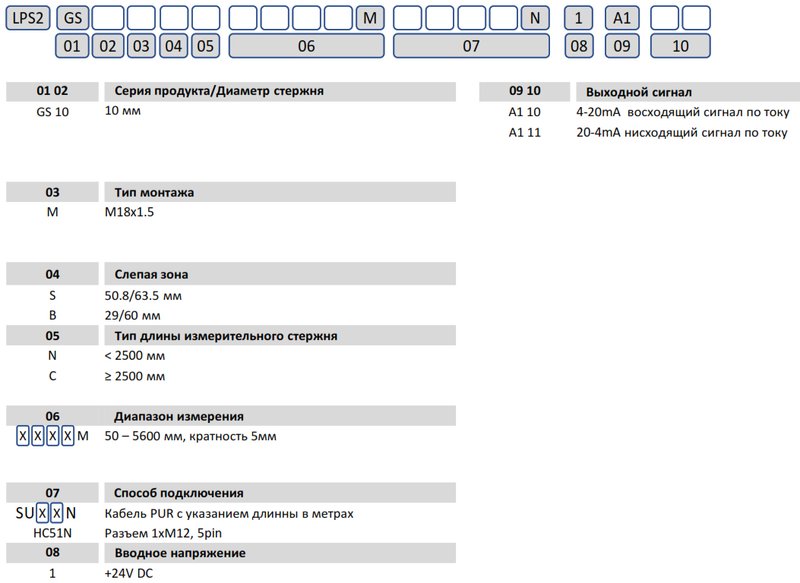

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor устойчивой к давлению серии GS с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
