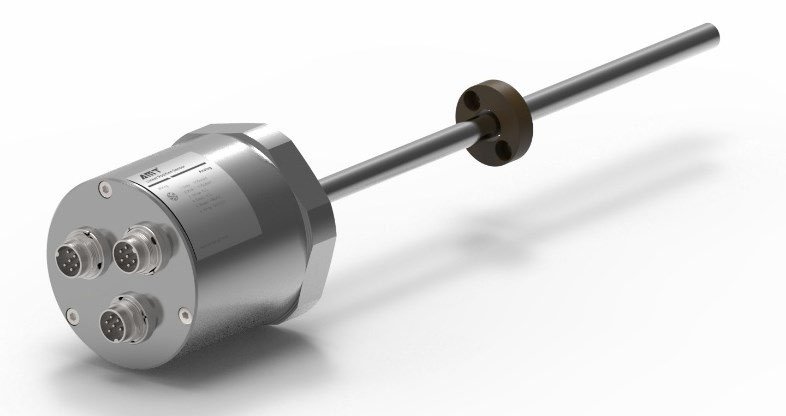

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GT с аналоговым выходом

Особенности:

-Прочная конструкция, установка внутри цилиндра

-Абсолютные показания без необходимости обнуления

-Бесконтактное измерения

-Простая в замене конструкция, при замене не требуется сброс давления

-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп

-Синхронный выходной сигнал, определение положения и скорости

-Поддержка использование нескольких магнитов.

Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


AISI 304




Диапазон измерения


50-2800 мм


Наружная трубка, устойчивая к давлению


AISI 304







Уплотнительное кольцо


Viton 75




Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное







Способ установки


Установка с резьбой, M18X1.5




Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10




Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.04%F.S. (минимум ±100 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


±5 мкм


Температурный коэффициент


<30ppm/°C




Время обновления


>1.0 мс (зависит от длины диапазона)


Степень защиты


IP67




Электрические характеристики


Экологическое тестирование




Подключение


штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) /Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 50081-1, защита от помех EH 50082-2, RU 61000-4-2/3/4/6 , Класс ¾.




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)

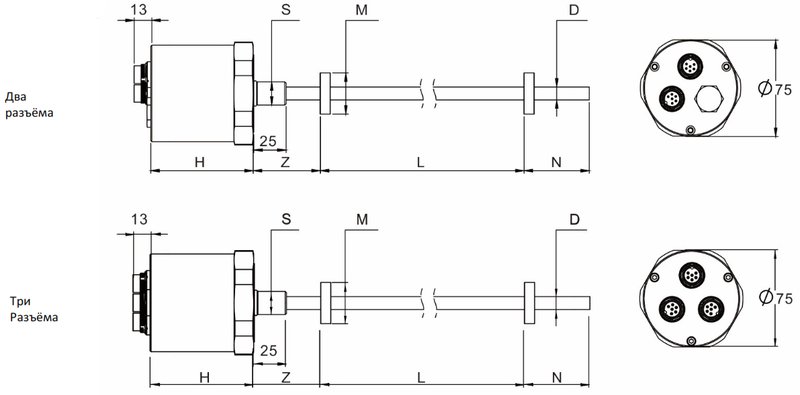

Размеры:








Описание


Значение


Описание


Значение




H Электронный блок


80 мм


S Резьбовое соединение


M18X1.5




L Диапазон измерения


50 – 2800 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


29 мм


50,8 мм


D Диаметр стержня


Ø10




N Слепая зона


60 мм


63,5 мм

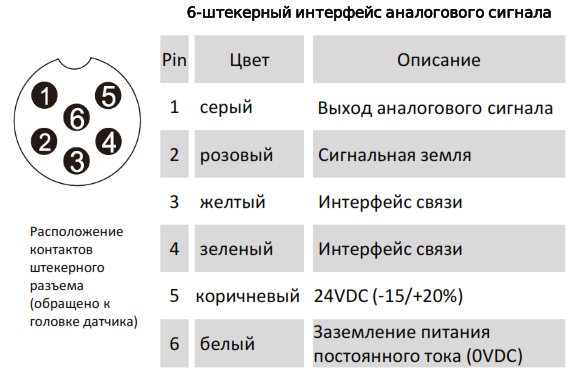

Электрическое соединение:

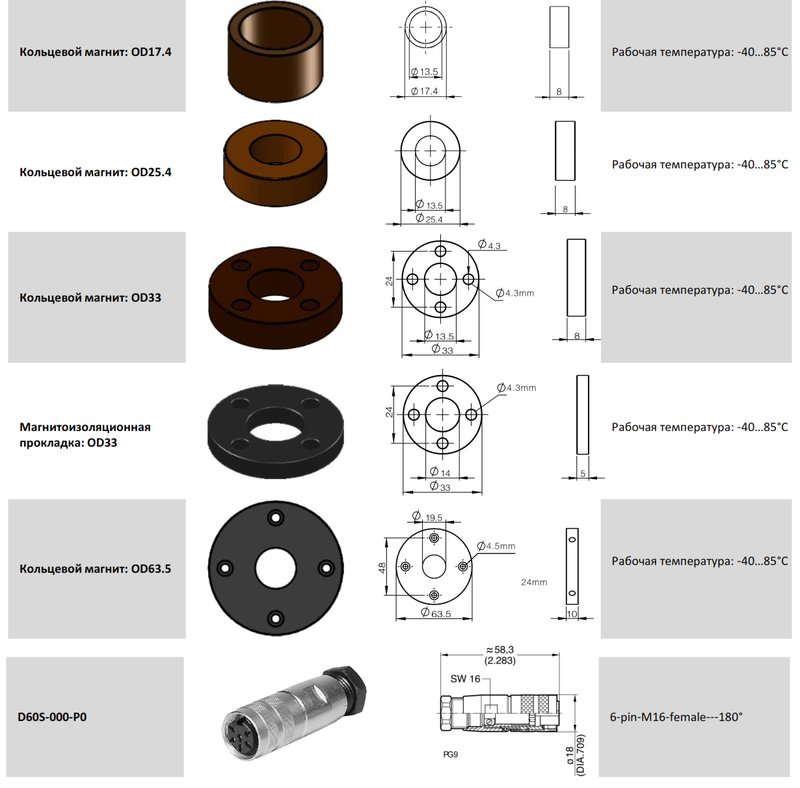

Рекомендуемые аксессуары:

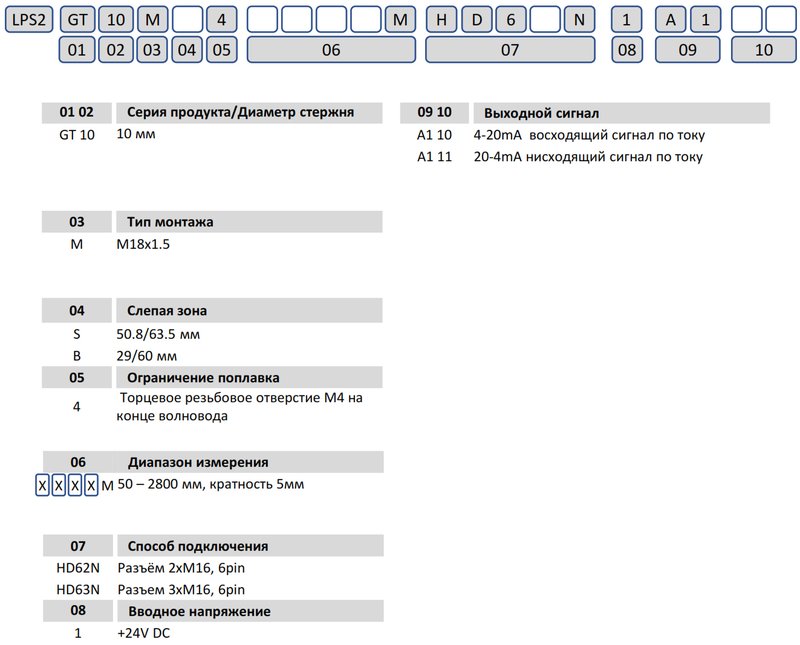

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии GT с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
