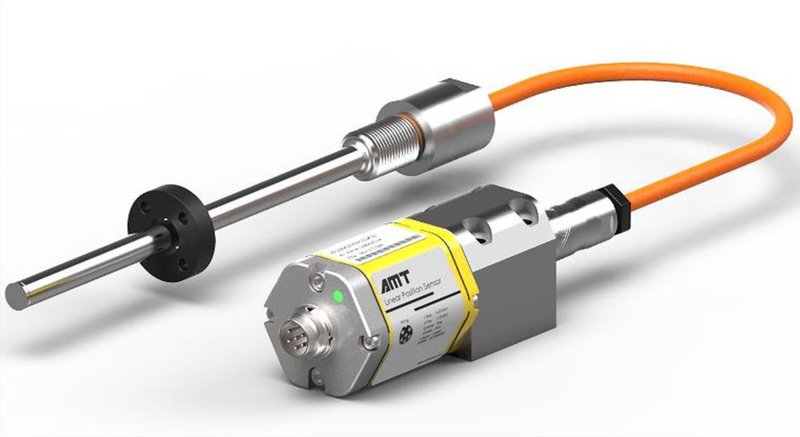

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD CANopen

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Разъемная, термостойкая, водонепроницаемая конструкция
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Поддержка нескольких выходных интерфейсов
-Поддержка использования нескольких магнитов

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

Анодированный алюминий

Диапазон измерения

25-5000 мм

Наружная трубка, устойчивая к давлению

Нержавеющая сталь 304

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

CANopen

Стандартный протокол кодировщика CIA DS-301 V4.02DS-406 V3.1

Направление монтажа

Произвольное

Скорость передачи

До 1 Мбит/с, пользователь может установить скорость передачи с помощью программного обеспечения

Способ установки

Резьбовая установка или компрессионное уплотнение + установочный винт

Тип магнита

OD33, OD25.4, OD17.4

Диаметр стержня

Ø10 мм, Ø07 мм

Параметры измерения

Условия эксплуатации

Разрешение

2 мкм (0.2 мм/сек) / 5 мкм

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±2.5 мкм)

Температурный коэффициент

<30ppm/°C

Частота обновления

Максимум 2 кГц (Варьируется в зависимости от диапазона)

Сопротивление давлению

Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)

Степень защиты

Электронный блок: IP67

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар) / Стандарт IEC 68-2-27

Рабочий ток

<120мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение ЕН50081 -1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень 3/4, сертификация класса А

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

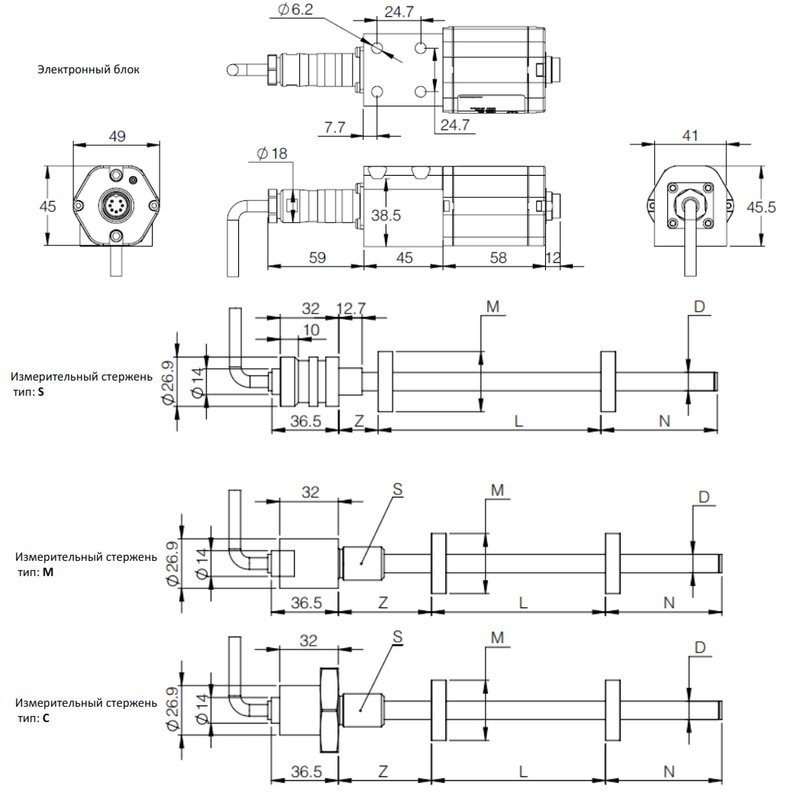

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

25 – 5000 мм

M  Тип магнита

OD33, OD25.4, OD17.4

Z  Слепая зона

M, C: 50.8 мм; S: 21.4 мм

D  Диаметр стержня

Ø10,  Ø07

N  Слепая зона

63.5 мм

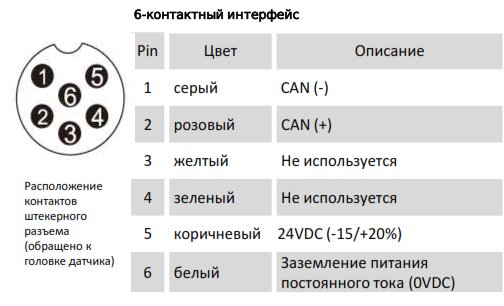

Электрическое соединение:

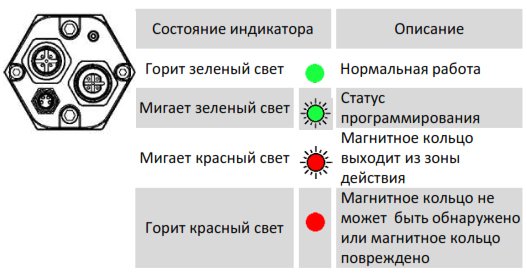

Индикация состояния:

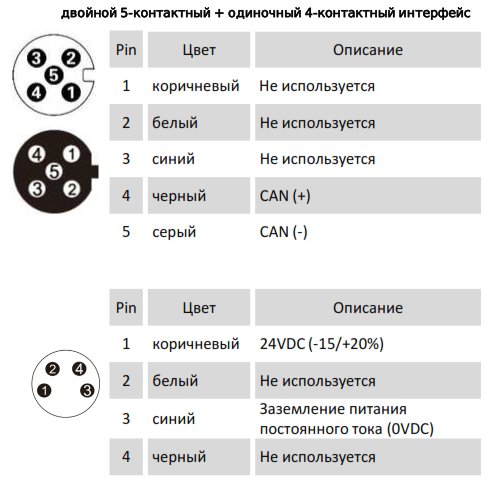

Электрическое соединение:

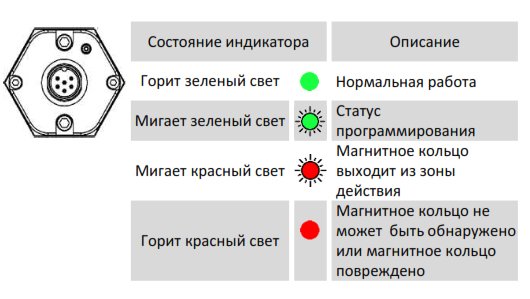

Индикация состояния:

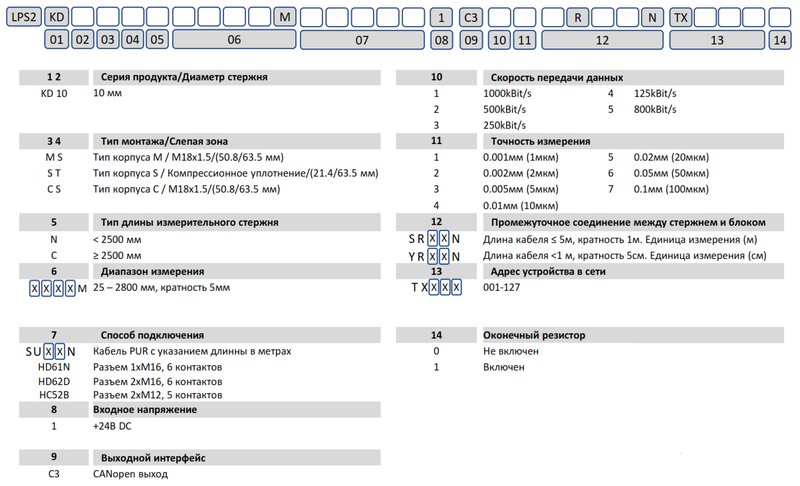

Маркировка:
