Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD Profibus-DP

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KD Profibus-DP

Особенности:
-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Разъемная, термостойкая, водонепроницаемая конструкция
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Собственный файл описания оборудования, позволяющий пользователям настраивать свои собственные параметры измерений
-Поддержка использования нескольких магнитов
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон измерения


25-5000 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304







Монтажный фланец


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


Profibus-DP, ISO 74498


Направление монтажа


Произвольное




Формат данных


Profibus-DP EN-50 170


Способ установки


Резьбовая установка или компрессионное уплотнение + установочный винт




Скорость передачи


12Mbit/s


Тип магнита


OD33, OD25.4, OD17.4







Диаметр стержня


Ø10 мм




Параметры измерения


Условия эксплуатации




Разрешение


5 мкм (настраиваемое в соответствии с GSD файлом)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<30ppm/°C




Частота обновления


Максимум 1 кГц (Варьируется в зависимости от диапазона)


Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)







Степень защиты


Измерительный стержень: IP68
Электронный блок: IP67




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EN 61000-6-4, защита от помех EN 61000-6-2 EN 61000-4-2/3/4/6, Уровень 3/4, сертификация класса А




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

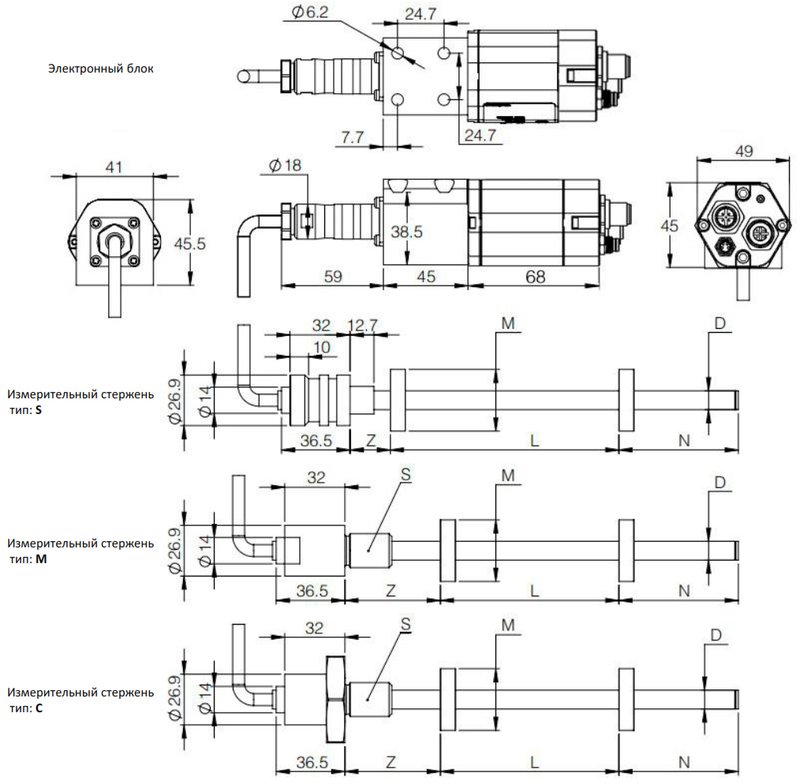

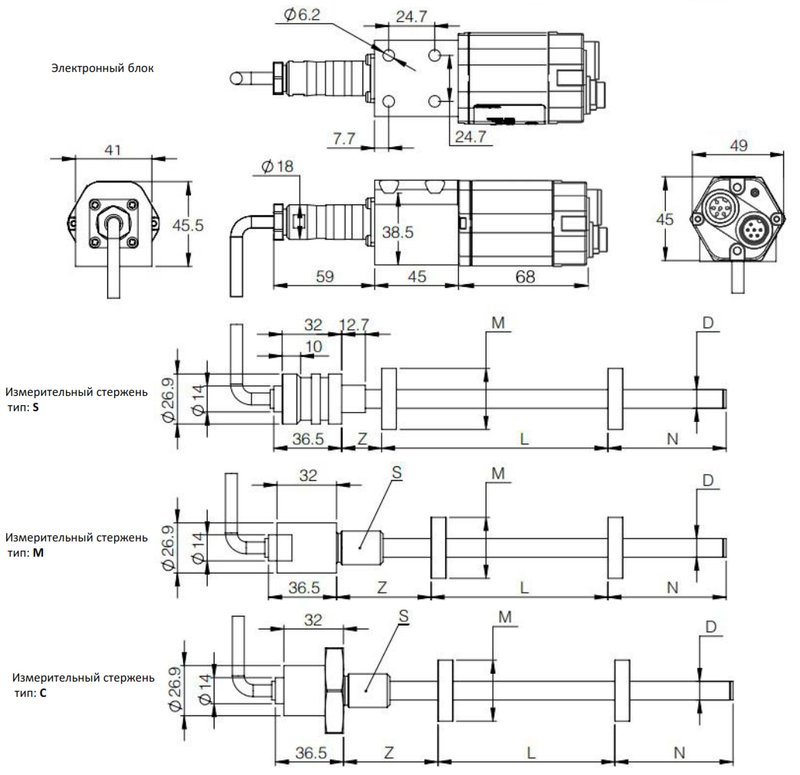

Размеры:








Описание


Значение


Описание


Значение




L Диапазон измерения


25 – 5000 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


M, C: 50.8 мм; S: 21.4 мм


D Диаметр стержня


Ø10




N Слепая зона


63.5 мм


S Монтажная резьба


M18x1.5














Описание


Значение


Описание


Значение




L Диапазон измерения


25 – 5000 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


M, C: 50.8 мм; S: 21.4 мм


D Диаметр стержня


Ø10




N Слепая зона


63.5 мм


S Монтажная резьба


M18x1.5

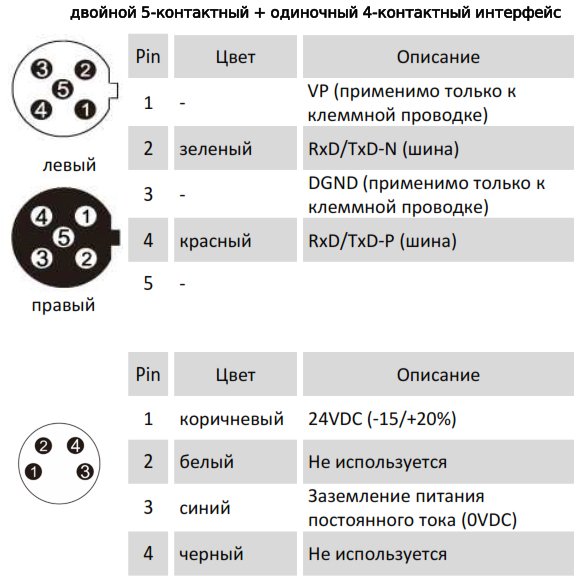

Электрическое соединение:

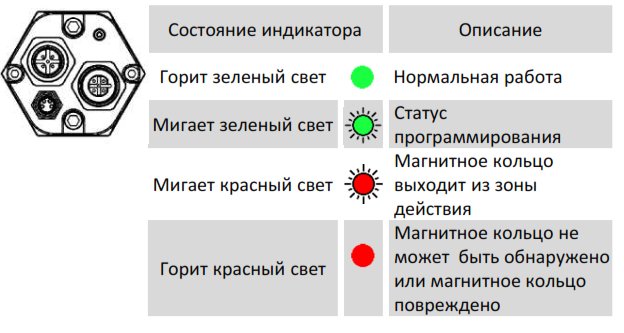

Индикация состояния:

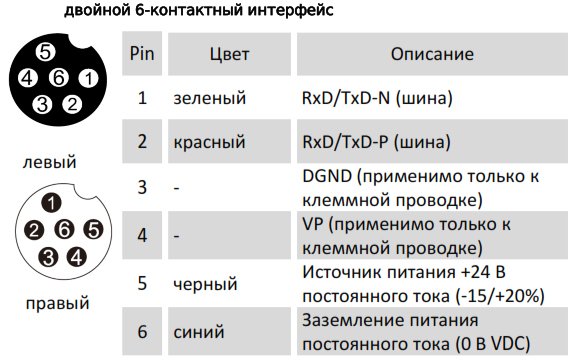

Электрическое соединение:






Индикация состояния:



Рекомендуемые аксессуары:

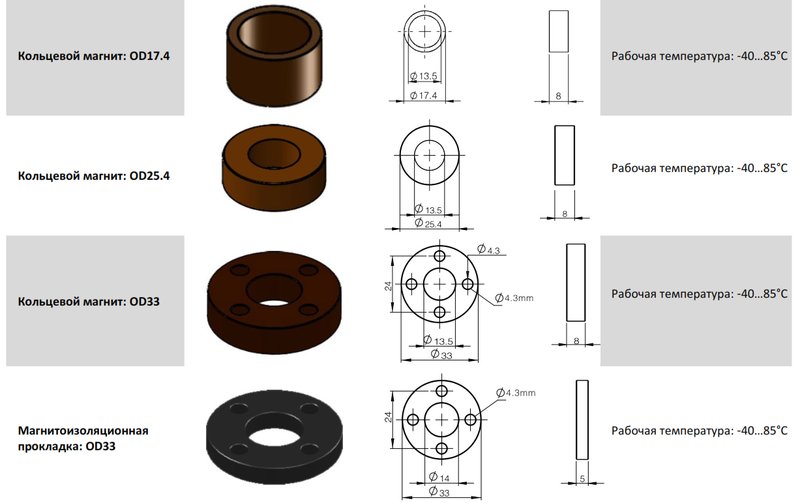

Магниты:

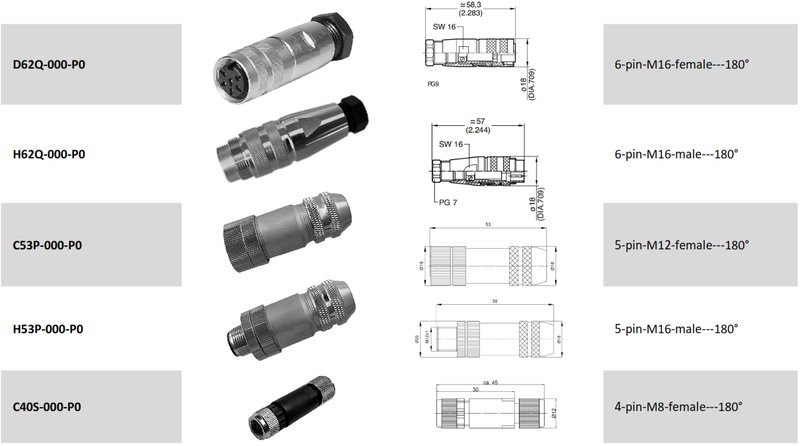

Разъемы:

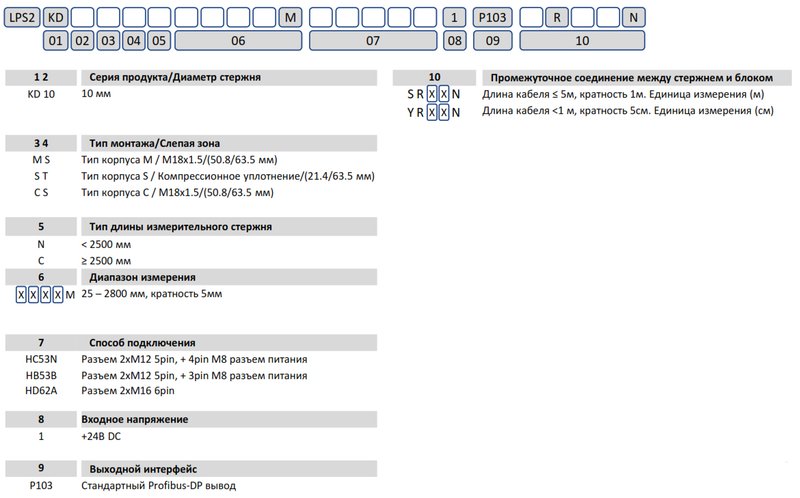

Маркировка




Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD Profibus-DP Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
