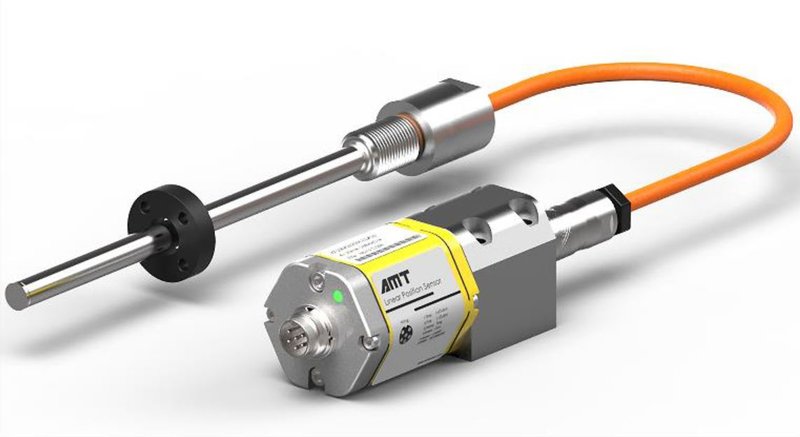

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD с интерфейсом Profinet
Особенности:
Прочная конструкция, установка внутри цилиндра
Абсолютные показания без необходимости обнуления
Бесконтактное измерения
Разъемная, термостойкая, водонепроницаемая конструкция
Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
Поддержка нескольких выходных интерфейсов
Поддержка использования нескольких магнитов
Технические параметры:
Входной сигнал
Конструкция
Измеряемые данные
Смещение
Сенсорная головка
Анодированный алюминий
Диапазон измерения
25-2800 мм
Наружная трубка, устойчивая к давлению
Нержавеющая сталь 304
Монтажный фланец
Нержавеющая сталь 304
Выходной сигнал
Монтажные принадлежности
Интерфейс
Profinet I/O RT
Направление монтажа
Произвольное
Скорость передачи
100Mbit/s
Способ установки
Резьбовая установка или компрессионное уплотнение + установочный винт
Тип магнита
OD33, OD25.4, OD17.4
Диаметр стержня
Ø10 мм
Параметры измерения
Условия эксплуатации
Разрешение
1-100 мкм (настраиваемое)
Рабочая температура
-40°C … +85°C
Нелинейность
<±0.02%F.S. (минимум ±50 мкм)
Влажность
Влажность <90%, без конденсата
Повторяемость
<±0.001%F.S. (минимум ±2.5 мкм)
Температурный коэффициент
<30ppm/°C
Частота обновления
Максимум 2 кГц (Варьируется в зависимости от диапазона)
Степень защиты
Измерительный стержень: IP68
Электронный блок: IP67
Сопротивление давлению
Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Электрические характеристики
Экологическое тестирование
Подключение
Прямой кабель или штекер
Испытание на вибрацию
15g/100-2000 Гц / стандарт lEC 68-2-6
Входное напряжение
24VDC (-15/+20%)
Испытание на удар
100g (однократный удар) / Стандарт IEC 68-2-27
Рабочий ток
<60 мА (В зависимости от диапазона)
Испытание на электромагнитную совместимость
Излучение ЕН50081 -1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень 3/4, сертификация класса А
Защита от неправильной полярности
-30VDC (максимум)
Защита от перенапряжения
36VDC (максимум)
Прочность изоляции
500V (Между сигнальной землей и корпусом)
Индикация неисправности
Красный и зеленый двухцветные светодиодные индикаторы

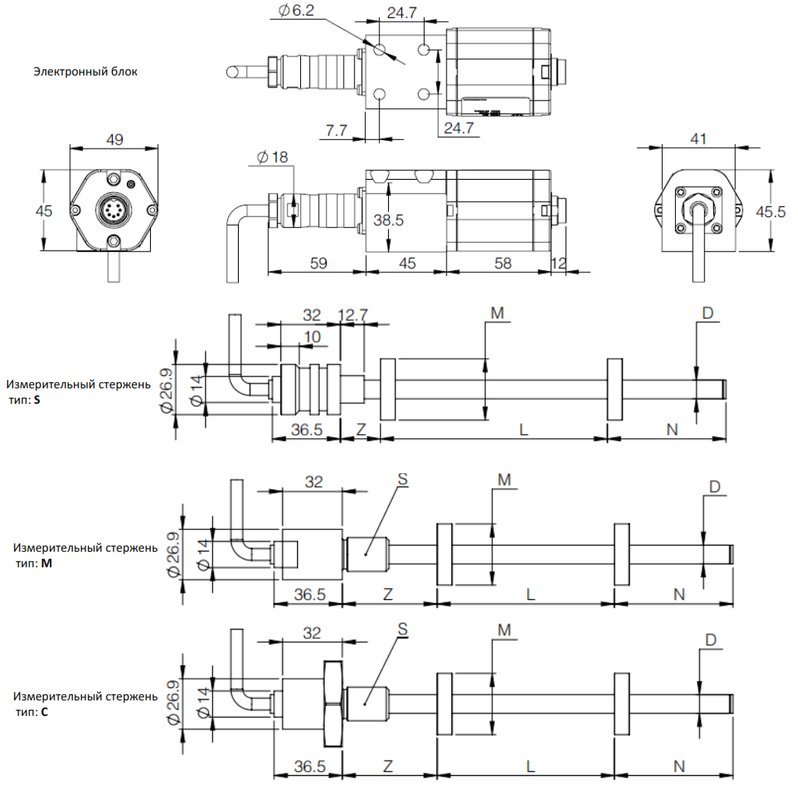

Размеры:
Описание
Значение
Описание
Значение
L Диапазон измерения
25 – 2800 мм
M Тип магнита
OD33, OD25.4, OD17.4
Z Слепая зона
M, C: 50.8 мм; S: 21.4 мм
D Диаметр стержня
Ø10
N Слепая зона
63.5 мм

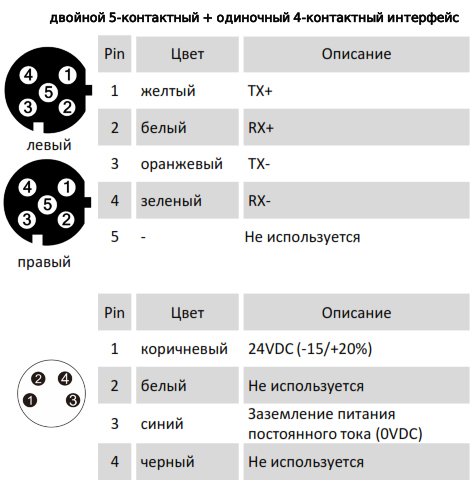

Электрическое соединение:

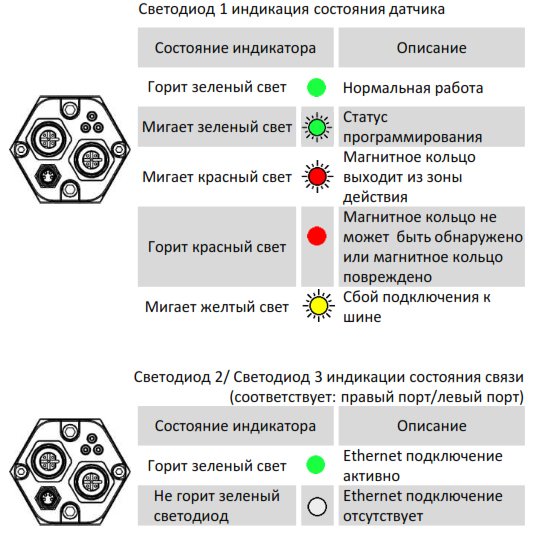

Индикация состояния:

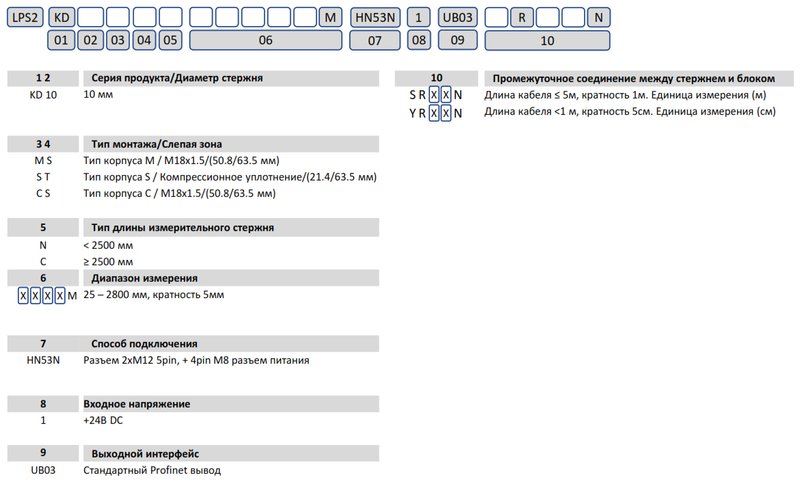

Маркировка:
Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD с интерфейсом Profinet Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
