Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD Start/Stop

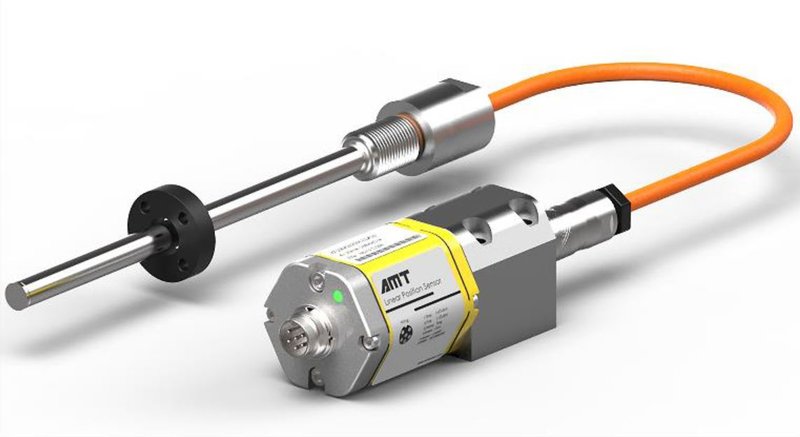

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KD цифровой импульсный сигнал (Start/Stop)

Особенности:
-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Разъемная, термостойкая, водонепроницаемая конструкция
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность <±0,02%F.S.
-Повторяемость <±0,001%F.S.
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-5000 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304







Монтажный фланец


Нержавеющая сталь 304









Выходной сигнал


Монтажные принадлежности




Цифровой импульс


Start/Stop Цифровой импульсный сигнал


Направление монтажа


Произвольное







Способ установки


Резьбовая установка или компрессионное уплотнение + установочный винт




Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10 мм




Параметры измерения


Условия эксплуатации




Разрешение


0.1 мм/0.01 мм/0.005 мм (Зависит от контроллера)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.02%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±5 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


Зависит от контроллера


Степень защиты


Измерительный стержень: IP68
Электронный блок: IP67







Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<500 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EN 61000-6-4, защита от помех EN 61000-6-2 EN 61000-4-2/3/4/6, Уровень 3/4, сертификация класса А




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

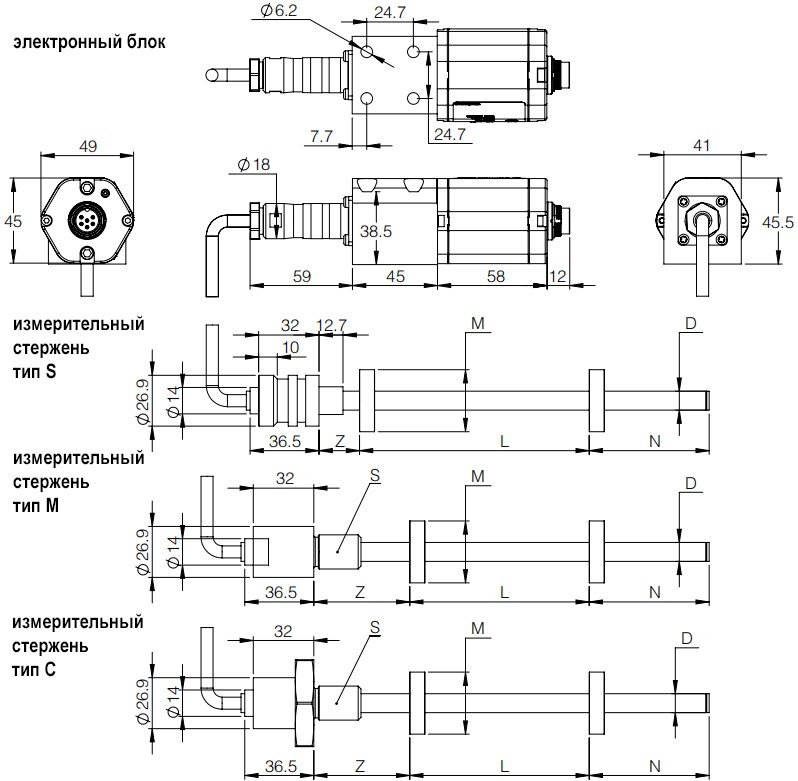

Размеры:








Описание


Значение


Описание


Значение




L Диапазон измерения


25 – 5000 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


M, C: 50.8 мм; S: 21.4 мм


D Диаметр стержня


Ø10




N Слепая зона


63.5 мм

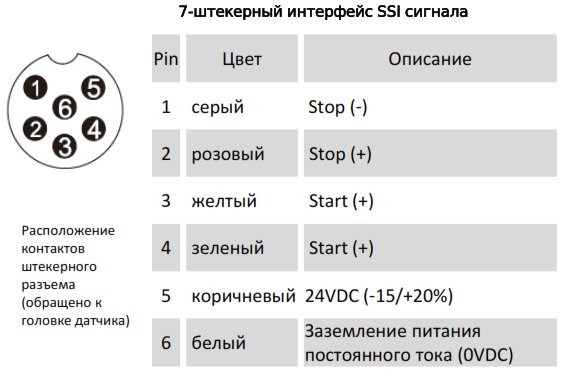

Электрическое соединение:

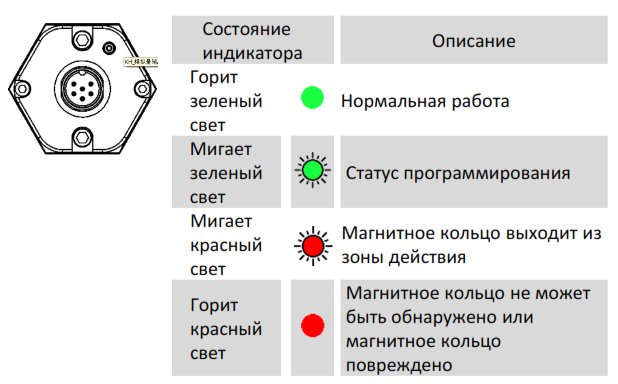

Индикация состояния:

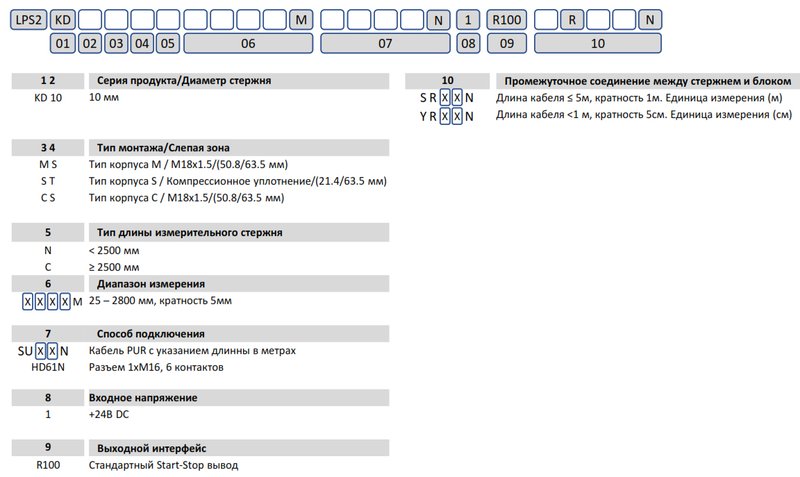

Маркировка:




Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KD Start/Stop Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
