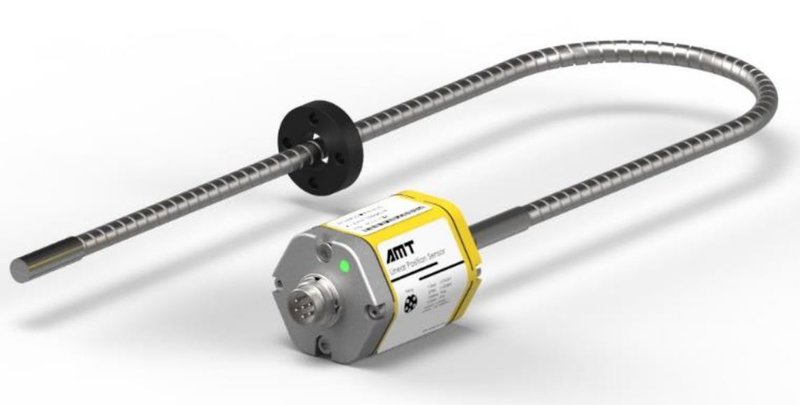

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor гибкий измерительный стержень серии KF с интерфейсом CANopen

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Гибкая конструкция измерительного стержня, большой радиус действия
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность: <±0.02%F.S.
-Поддержка использования нескольких магнитов

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение, скорость

Сенсорная головка

Анодированный алюминий

Диапазон измерения

100-20000 мм

Наружная трубка, устойчивая к давлению

Нержавеющая сталь 304

Количество магнитов

1-3

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

CANopen

Стандарт CIA DS-301 V4.02 протокол кодирования DS-406 V3.1

Направление монтажа

Произвольное

Скорость передачи

Скорость передачи до 1 Мбит/с, пользователь может установить с помощью программного обеспечения

Способ установки

Винтовое крепление

Тип магнита

OD33, OD25.4, OD17.4

Диаметр стержня

<Ø9.4 мм

Радиус изгиба

≥350 мм

Параметры измерения

Условия эксплуатации

Разрешение

2 мкм (0.2mm/s) /5 мкм (0.5mm/s)

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±100 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±2.5 мкм)

Температурный коэффициент

<30ppm/°C

Сопротивление давлению

35МПа (стандарт) / 70МПа (пик)

Степень защиты

Измерительный стержень: IP65
Электронный блок: IP67

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH 50081-1, защита от помех EN 50082-2EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Индикатор состояния измерения X 1, индикатор состояния связи X2

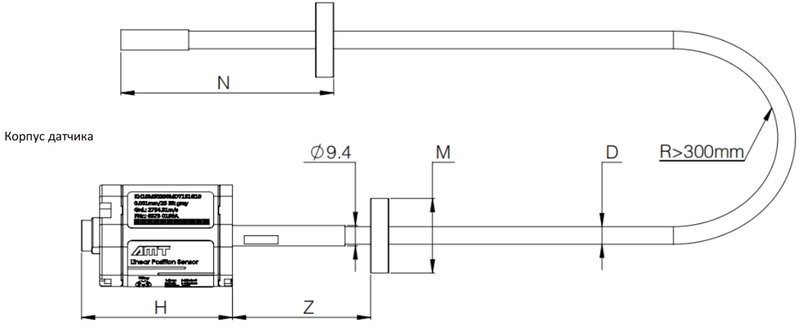

Размеры:

Описание

Значение

Описание

Значение

H Электронный блок

70 мм

N Слепая зона

94 мм

L Диапазон измерения

100 – 20000 мм

M Тип магнита

OD33, OD25.4, OD17.4

Z Слепая зона

61 мм

D Диаметр стержня

Ø09 мм

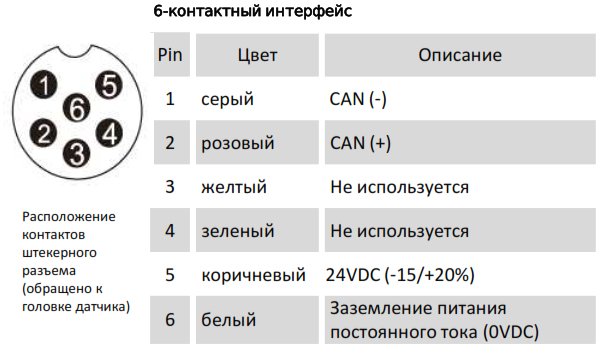

Электрическое соединение:

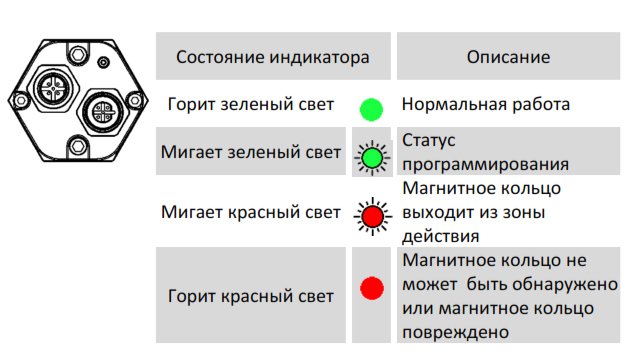

Индикация состояния:

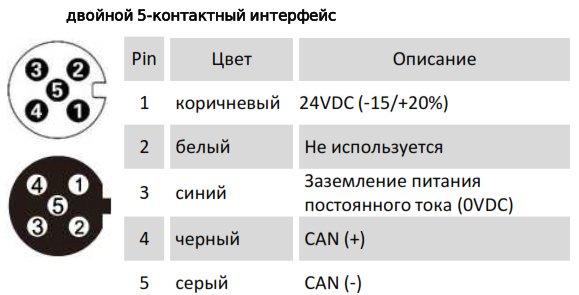

Электрическое соединение:

Индикация состояния:

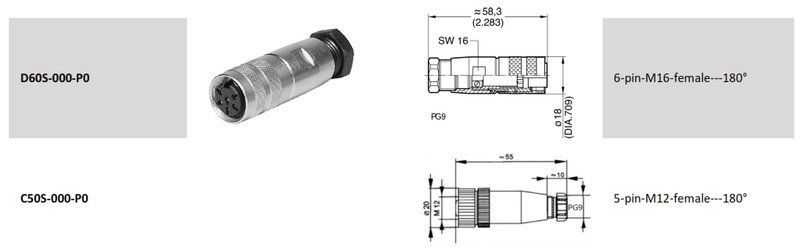

Рекомендуемые аксессуары:

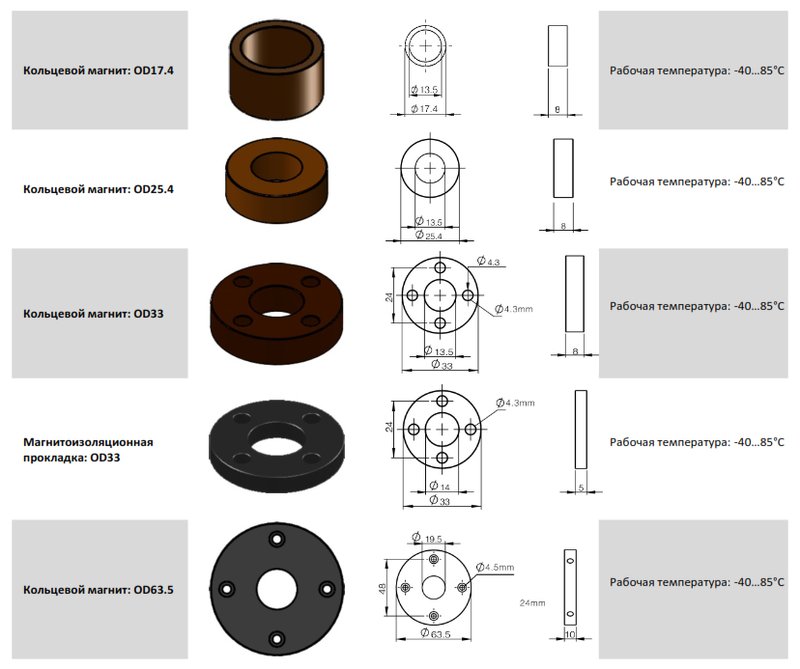

Магниты

Разъемы

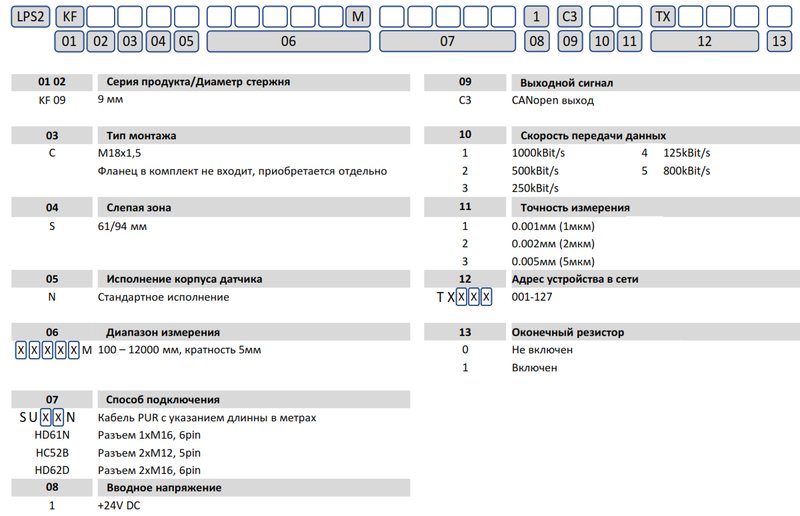

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor гибкий измерительный стержень серии KF с интерфейсом CANopen Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
