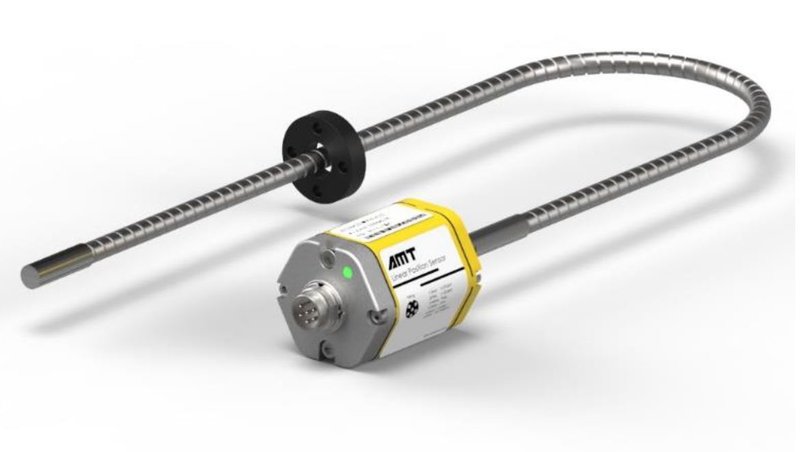

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KF с интерфейсом PROFINET

Интерфейс Profinet соответствует промышленному стандарту Ethernet и может использоваться в качестве распределенного периферийного устройства для прямого доступа к сети Ethernet. Он обладает характеристиками высокоскоростной передачи данных и реагирования в режиме реального времени, прошел официальную сертификацию PNO (Profinet user organization).
Доступны следующие функции:

-Измерение абсолютного положения
-Определение положения многомагнитного кольца
-Измерение скорости с указанием направления
-Определение и индикация состояния датчика

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Гибкая конструкция измерительного стержня, большой радиус действия
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность <±0.02%F.S.
-Поддержка использования нескольких магнитов

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение, скорость

Сенсорная головка

Анодированный алюминий

Диапазон измерения

100-20000 мм

Наружная трубка, устойчивая к давлению

Нержавеющая сталь 304

Количество магнитов

1-3

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

Интерфейс

Profinet I/O RT

Направление монтажа

Произвольное

Скорость передачи

100Mbit/s

Способ установки

Винтовое крепление

Тип магнита

OD33, OD25.4, OD17.4

Диаметр стержня

<Ø9.4 мм

Радиус изгиба

≥350 мм

Параметры измерения

Условия эксплуатации

Разрешение

Смещение: (настраивается)
Скорость: 1 мм / с (настраивается)

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±2.5 мкм)

Температурный коэффициент

<30ppm/°C

Гистерезис

<4 мкм

Степень защиты

Измерительный стержень: IP68
Электронный блок: IP67

Сопротивление давлению

35МПа (стандарт) / 70МПа (пик)

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<120мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH50081-1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

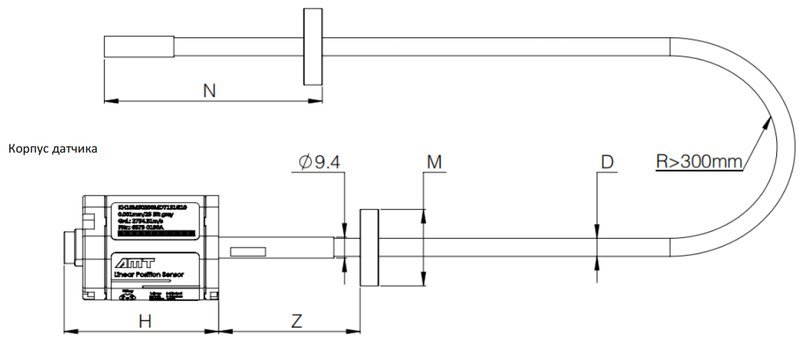

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

100 – 20000 мм

M  Тип магнита

OD33, OD25.4, OD17.4

Z  Слепая зона

61 мм

D  Диаметр стержня

Ø09 мм

N  Слепая зона

94 мм

H Длина электронного блока

70 мм

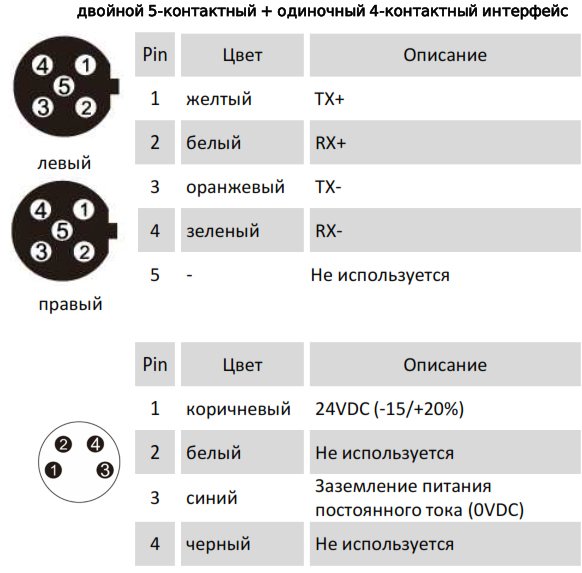

Электрическое соединение:

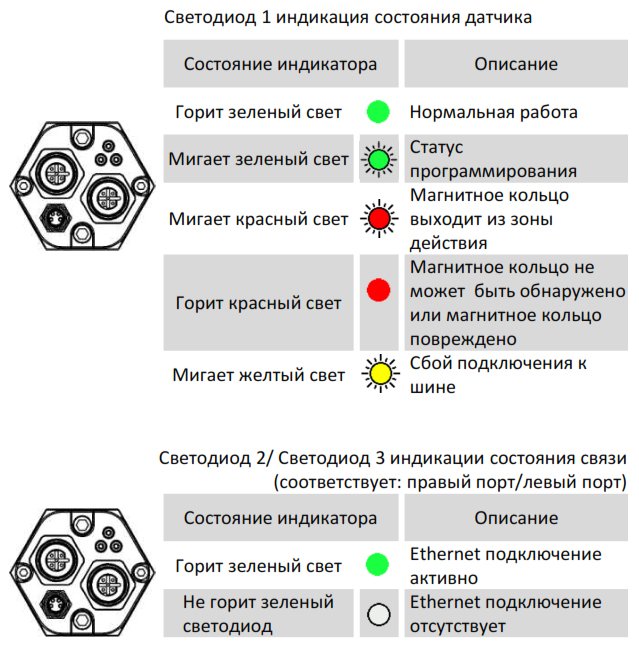

Индикация состояния:

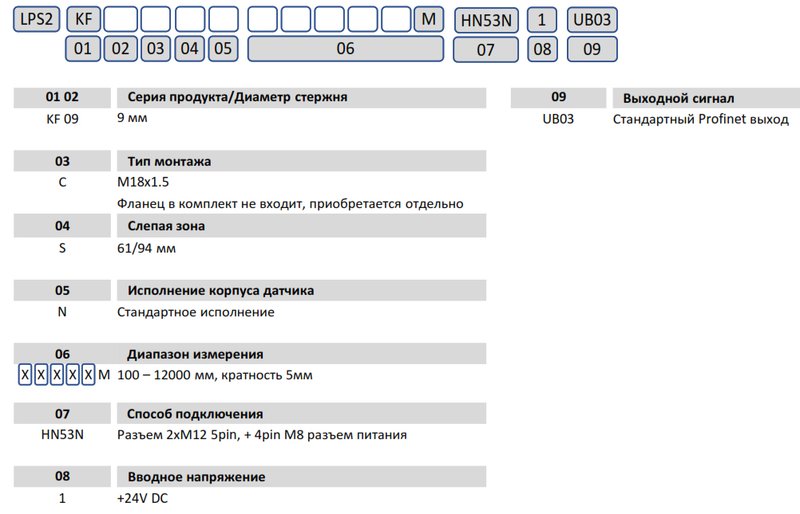

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KF PROFINET Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
