Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KF с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KF с аналоговым выходом

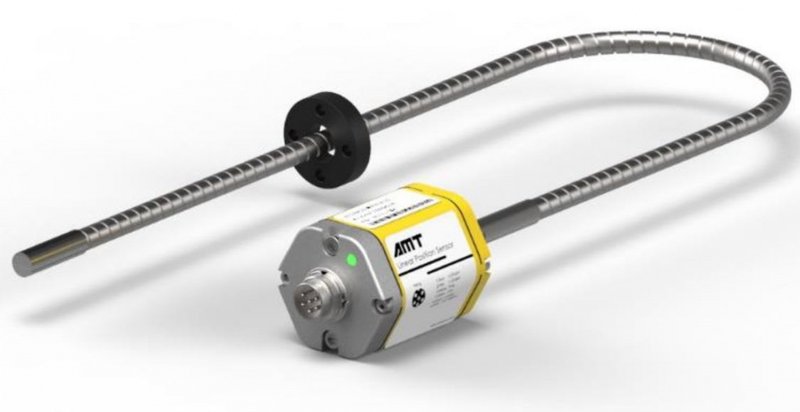

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Гибкая конструкция измерительного стержня
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность <±0,02%FS
-Поддержка использования нескольких магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение или смещение + скорость


Сенсорная головка


Анодированный алюминий




Диапазон измерения


100-20000 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Диапазон скоростей


1-10 м/сек


Монтажный фланец


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)
20-4 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0-10 В (Мин. нагрузка >5кОм)
10-0 В (Мин. нагрузка >5кОм)


Способ установки


Установочный винт







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø9.4 мм




Радиус изгиба


≥350 мм




Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.02%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<30ppm/°C




Гистерезис


< 4 мкм


Сопротивление давлению


35МПа (стандарт) / 70МПа (пик)







Степень защиты


Измерительный стержень: IP65
Электронный блок: IP67




Электрические характеристики


Экологическое тестирование

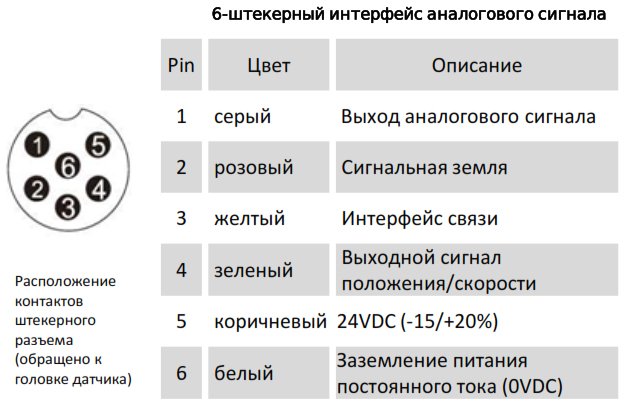

Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение ЕН50081 -1, защита от помех
EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень
3/4, сертификация класса А




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

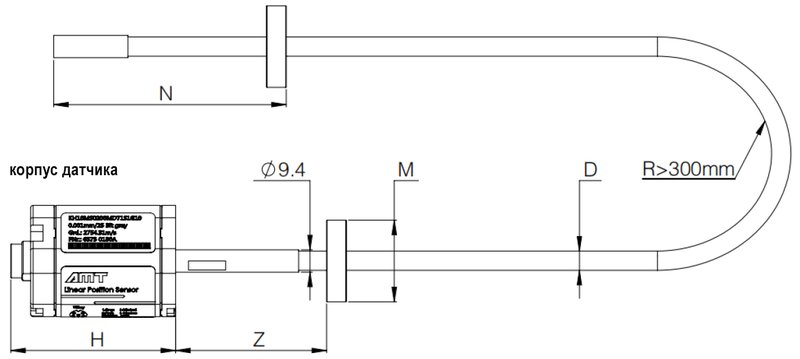

Размеры:








Описание


Значение


Описание


Значение




L  Диапазон измерения


100 – 20000 мм


M  Тип магнита


OD33, OD25.4, OD17.4




Z  Слепая зона


61 мм


D  Диаметр стержня


Ø09




N  Слепая зона


94 мм


H  Корпус датчика


70 мм





Электрическое соединение:

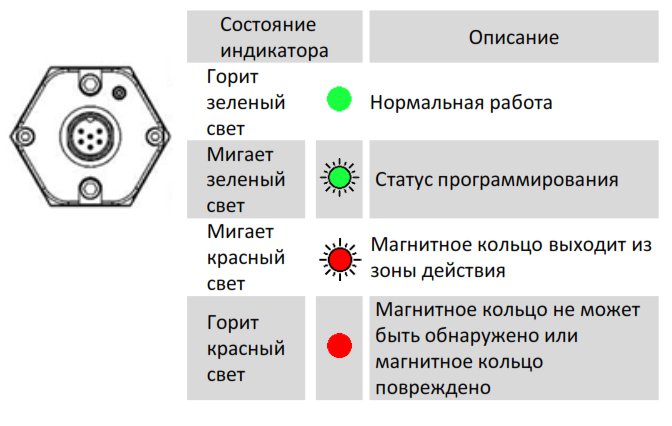

Индикация состояния:

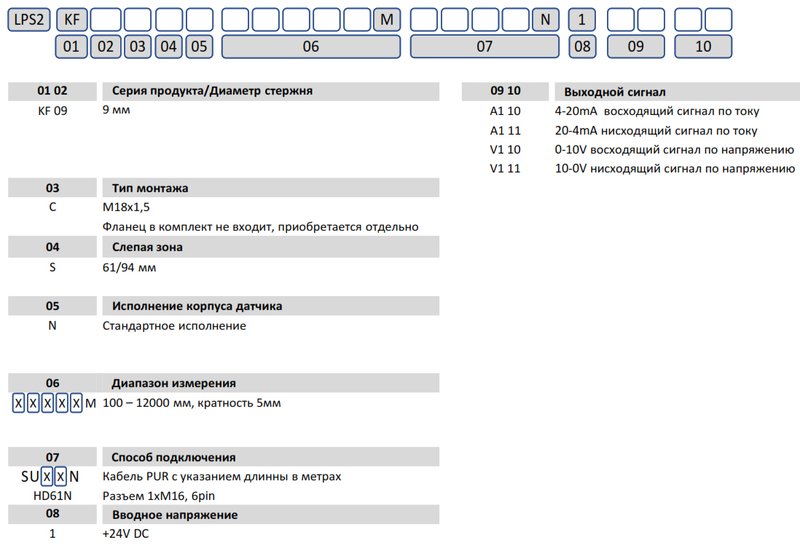

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KF с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
