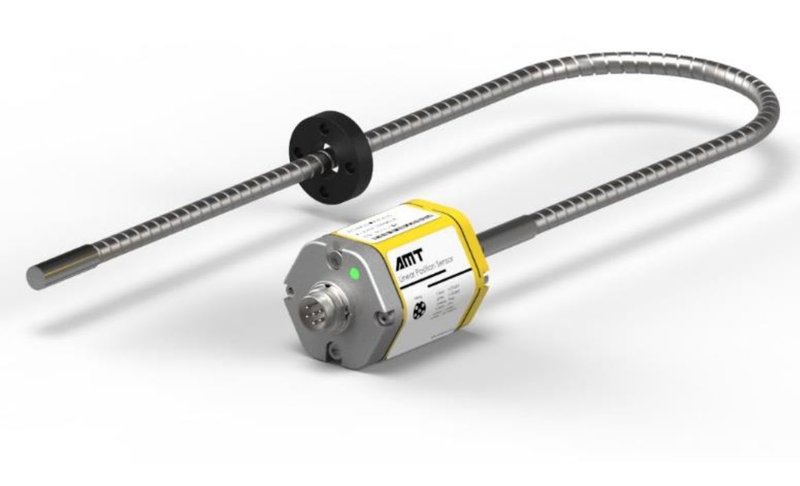

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KF с интерфейсом SSI

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Гибкая конструкция измерительного стержня, большой радиус действия
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность ±0.02%
-Повторяемость ±0.001%
-Поддержка определения положения многомагнитного кольца

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение или смещение + скорость

Сенсорная головка

Анодированный алюминий

Диапазон измерения

100-20000 мм

Наружная трубка, устойчивая к давлению

Нержавеющая сталь 304

Диапазон скоростей

1-10 м/сек

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

SSI

24, 25, 26 бинарный код или код Грея

Направление монтажа

Произвольное

Скорость передачи

70kBd-1MBd

Способ установки

Винтовое крепление

Длина линии

<3 <50 <100 <200 <400 м

Тип магнита

OD33, OD25.4, OD17.4

Скорость

1000 <400 <300 <200 <100 kBd

Диаметр стержня

Ø9.4 мм

Радиус изгиба

≥350 мм

Параметры измерения

Условия эксплуатации

Разрешение

1 / 2 / 5 / 10 / 20 / 50 / 100 мкм

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±40 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±1 цифра)

Температурный коэффициент

<20ppm/°C

Гистерезис

<4 мкм

Степень защиты

IP67

Сопротивление давлению

Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH 50081-1, защита от помех EN 50082-2EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

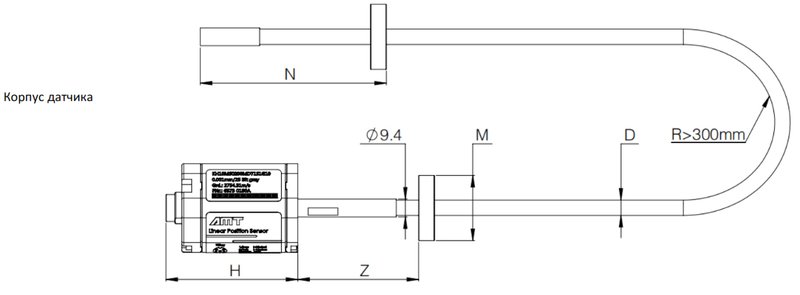

Размеры:

Описание

Значение

Описание

Значение

H Электронный блок

70 мм

N Слепая зона

94 мм

L Диапазон измерения

100 – 20000 мм

M Тип магнита

OD33, OD25.4, OD17.4

Z Слепая зона

61 мм

D Диаметр стержня

Ø9

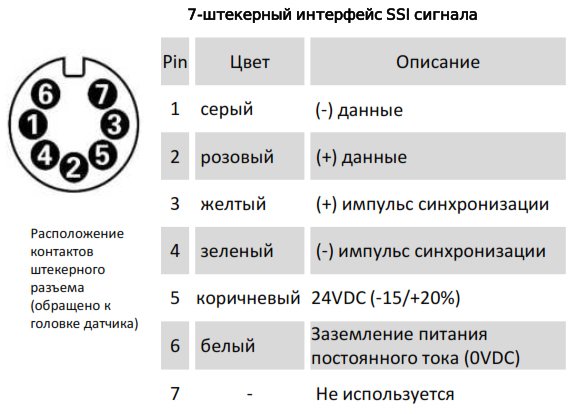

Электрическое соединение:

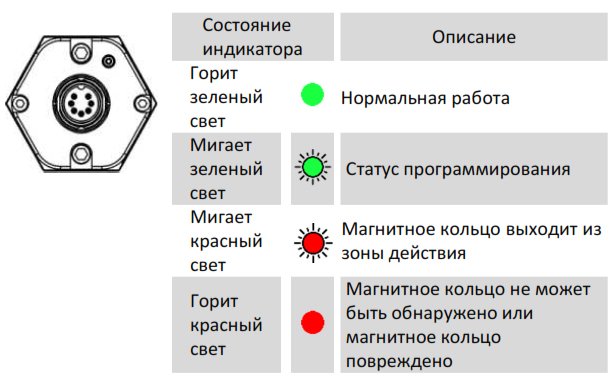

Индикация состояния:

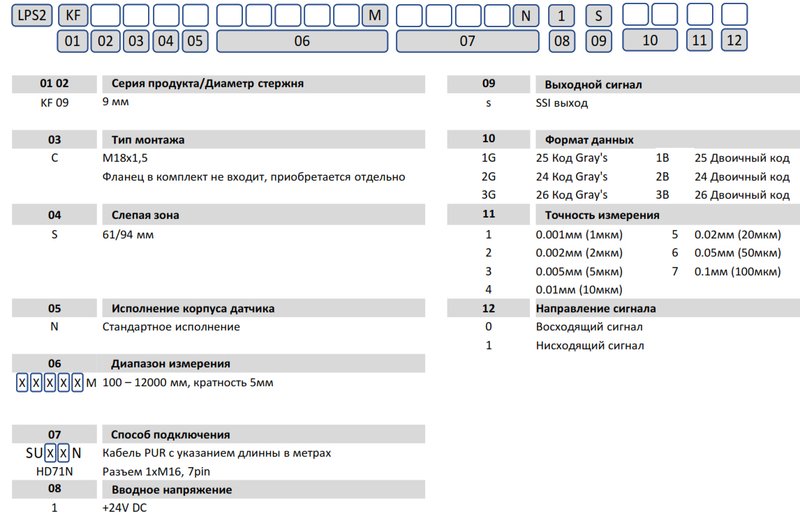

Маркировка:

Выходные характеристики:

Интерфейс SSI датчика перемещения серии KF соответствует всем требованиям кодера абсолютного выходного сигнала для стандарта интерфейса SSI, а значение положения передается на контроллер с высокой скоростью в формате кодирования 24/25/26 бит. Пакет тактовых импульсов контроллера используется для запуска передачи данных датчика: данные о местоположении отправляются в контроллер один за другим с каждым тактовым импульсом, полученным датчиком. Данные об абсолютном положении постоянно обновляются в датчике, а затем преобразуются в последовательную информацию через регистр сдвига для передачи.

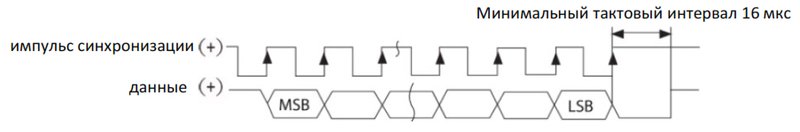

Временная диаграмма:
