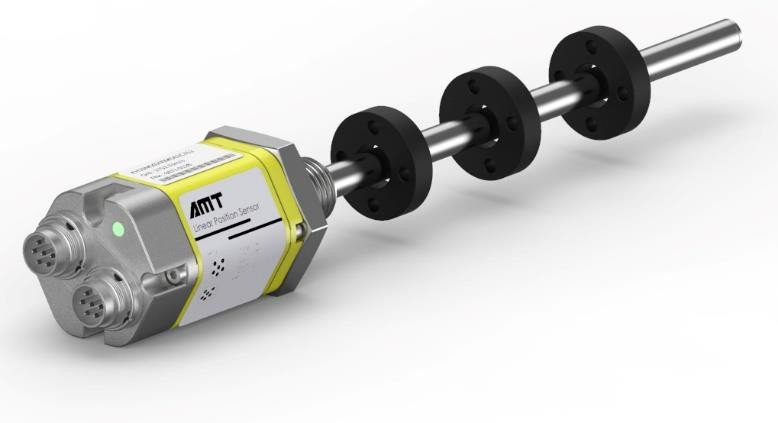

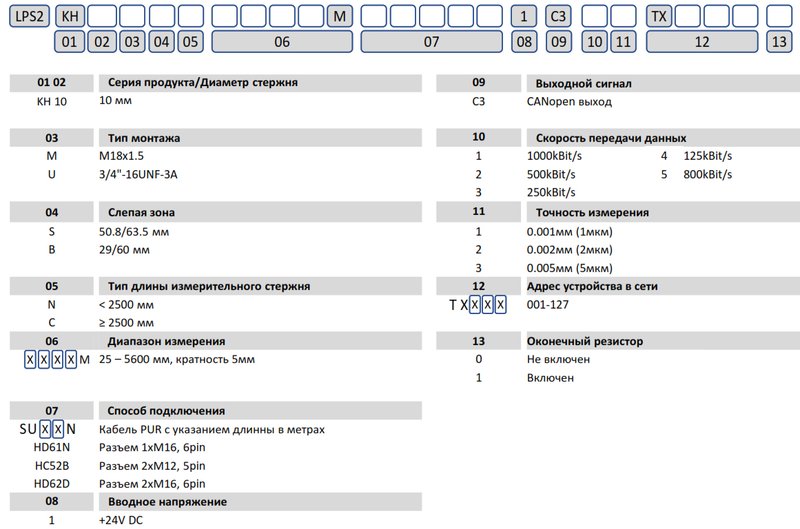

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KH с интерфейсом CANopen
Особенности:
-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Определение положения и скорости, синхронный сигнал
-Поддержка использования нескольких (до трёх) магнитов
Технические параметры:
Входной сигнал
Конструкция
Измеряемые данные
Смещение, скорость
Сенсорная головка
Анодированный алюминий
Диапазон измерения
25-5600 мм
Наружная трубка, устойчивая к давлению
Нержавеющая сталь 304
Количество магнитов
1-3
Монтажный фланец
Нержавеющая сталь 304
Выходной сигнал
Монтажные принадлежности
CANopen
Стандарт CIA DS-301 V4.02 протокол кодирования DS-406 V3.1
Направление монтажа
Произвольное
Скорость передачи
Скорость передачи до 1 Мбит/с, пользователь может установить с помощью программного обеспечения
Способ установки
Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя
Тип магнита
OD33, OD25.4, OD17.4
Диаметр стержня
Ø10, Ø7, Ø12 мм
Параметры измерения
Условия эксплуатации
Разрешение
2 мкм (0.2mm/s) /5 мкм (0.5mm/s)
Рабочая температура
-40°C … +85°C
Нелинейность
<±0.01%F.S. (минимум ±50 мкм)
Влажность
Влажность <90%, без конденсата
Повторяемость
<±0.001%F.S. (минимум ±2.5 мкм)
Температурный коэффициент
<30ppm/°C
Время обновления
1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <4м)
4.0 мс (при длине: 4м <5.6м)
Степень защиты
IP67
Сопротивление давлению
Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø7 мм: 25МПа (стандарт) / 40МПа (пик)
Ø12 мм: 45МПа (стандарт) / 80МПа (пик)
Электрические характеристики
Экологическое тестирование
Подключение
Прямой кабель или штекер
Испытание на вибрацию
15g/100-2000 Гц / стандарт lEC 68-2-6
Входное напряжение
24VDC (-15/+20%)
Испытание на удар
100g (однократный удар) / Стандарт IEC 68-2-27
Рабочий ток
120 мА (В зависимости от диапазона)
Испытание на электромагнитную совместимость
Излучение EH 61000-6-4, защита от помех EH 61000-6-2RU 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE
Защита от неправильной полярности
-30VDC (максимум)
Защита от перенапряжения
36VDC (максимум)
Прочность изоляции
500V (Между сигнальной землей и корпусом)
Индикация неисправности
Индикатор состояния измерения X 1, индикатор состояния связи X2

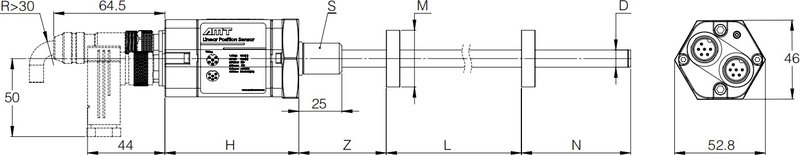

Размеры:
Описание
Значение
Описание
Значение
H Электронный блок
68 мм
S Резьбовое соединение
M18X1.5
L Диапазон измерения
25 – 5600 мм
M Тип магнита
OD33, OD25.4, OD17.4
Z Слепая зона
50.8 мм
D Диаметр стержня
Ø10, Ø7, Ø12 мм
N Слепая зона
63.5 мм

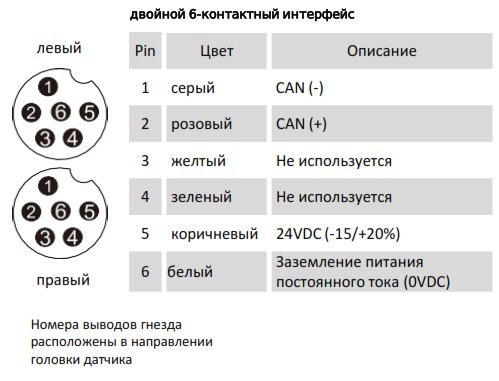

Электрическое соединение:

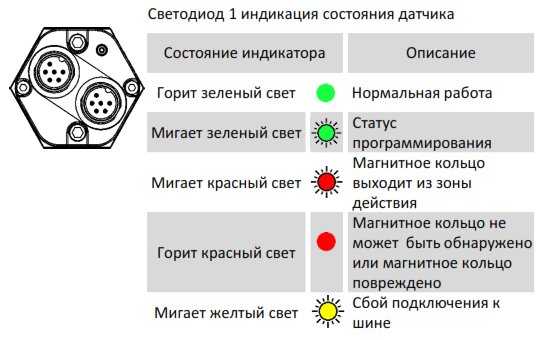

Индикация состояния:
Индикация состояния:
