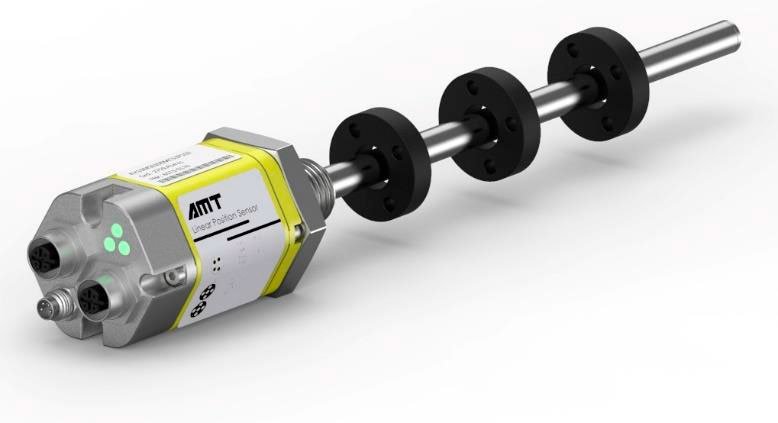

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Определение положения и скорости, синхронный сигнал
-Поддержка использования нескольких (до трёх) магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-5600 мм


Профильная направляющая


Нержавеющая сталь 304




Количество магнитов


1-3


Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


EtherCAT 100Base-TX, Fast Ethernet


Направление монтажа


Произвольное




Скорость передачи


до 100Mbit/s


Способ установки


Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя

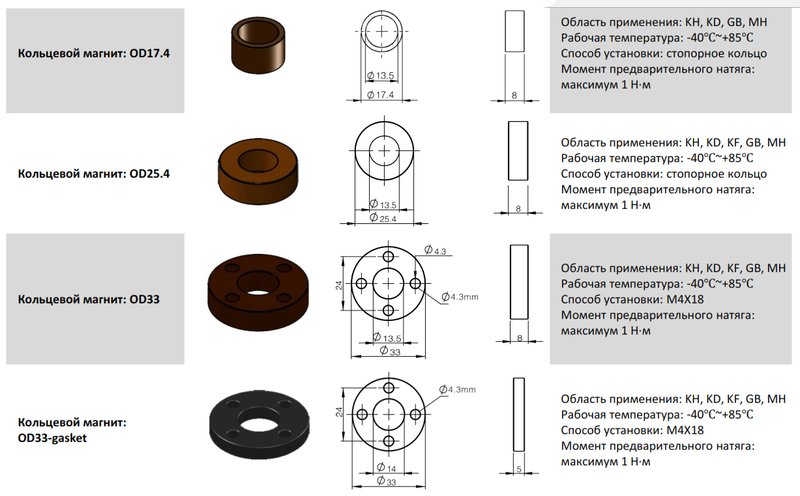

Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 5…100 мкм (настраиваемое)
Скорость:1 мм/с (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<15ppm/°C




Частота обновления


Максимум 1 кГц (Варьируется в зависимости от диапазона)


Степень защиты


IP67







Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø7 мм: 25МПа (стандарт) / 40МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Штекерный и гнездовой разъем


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 61000-6-4, защита от помех EN 61000-6-2 EN 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE




Защита от неправильной полярности


-30VDC (максимум)


Выходные характеристики




Защита от перенапряжения


36VDC (максимум)


EtherCAT соответствует промышленным стандартам Ethernet и может использоваться в качестве распределенного периферийного устройства. Непосредственно подключенный к сети Ethernet, он обладает характеристиками высокоскоростной передачи данных и отклика в режиме реального времени. Доступны следующие варианты:
▪ Измерение абсолютного положения
▪ Обнаружение положения много магнитного кольца
▪ Измерение скорости с направлением
▪ Обнаружение и индикация состояния датчика




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X1, индикатор состояния связи X2

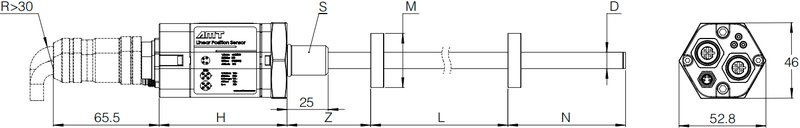

Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


77 мм


L  Диапазон измерения


25-5600 мм




Z  Слепая зона


50.8 мм


M  Тип магнита


OD33, OD25.4, OD14.4




N  Слепая зона


63.5 мм


D  Диапазон измерения


Ø 10 мм, Ø 7 мм

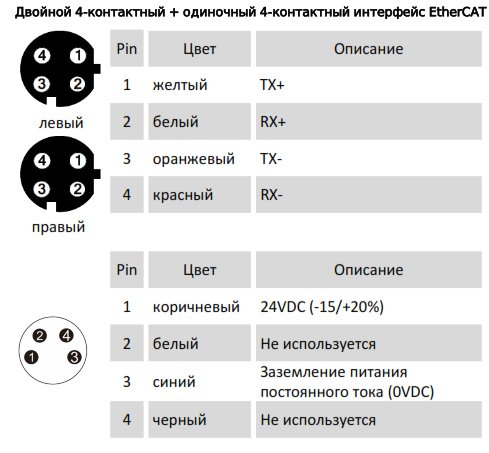

Электрическое соединение:

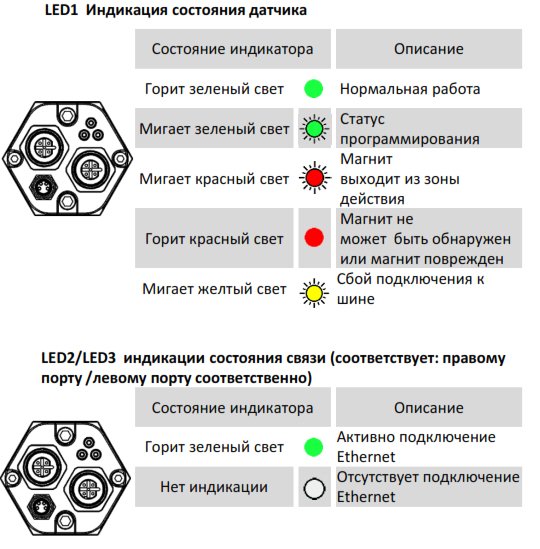

Индикация состояния:

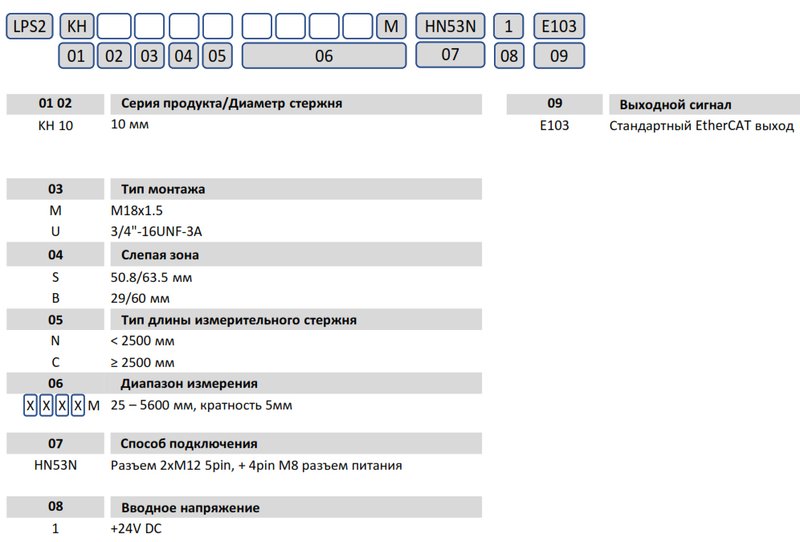

Маркировка:



Рекомендуемые аксессуары:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH EtherCAT Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
