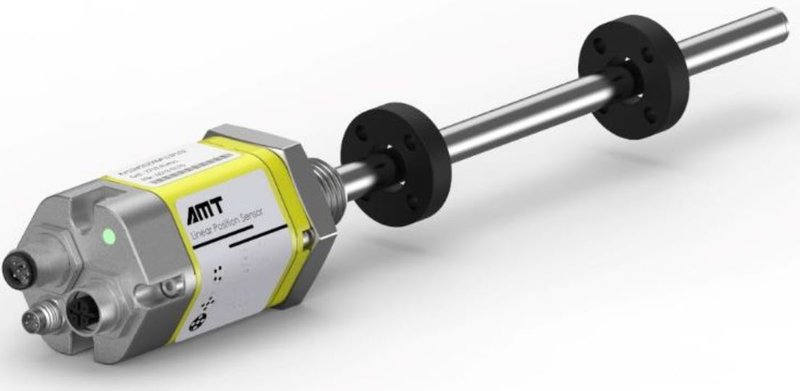

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH Profibus-DP

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KH Profibus-DP

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Определение положения и скорости, синхронный сигнал
-Поддержка использования нескольких магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон измерения


25-7600 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Количество магнитов


1-3


Монтажный фланец


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


Profibus-DP, ISO 74498


Направление монтажа


Произвольное




Формат данных


Profibus-DP（EN-50 170)


Способ установки


Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя




Скорость передачи


до 12Mbit/s


Тип магнита


OD33, OD25.4, OD17.4, OD32







Диаметр стержня


Ø10, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 5 мкм (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<30ppm/°C




Гистерезис


< 4 мкм


Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø7 мм: 25МПа (стандарт) / 40МПа (пик)




Частота обновления


Максимум 2 кГц (Варьируется в зависимости от диапазона)


Степень защиты


IP67




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 61000-6-4, защита от помех EH 61000-6-2 EH 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE




Защита от неправильной полярности


-30VDC (максимум)


Высокая температура, влажность


Соответствует стандарту GB / T 242334-2012, Z / AD температура / влажность. Испытание в комбинированном цикле




Защита от перенапряжения


36VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

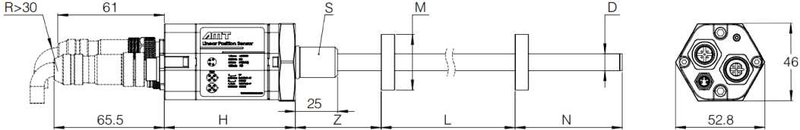

Размеры:








Описание


Значение


Описание


Значение




H Электронный блок


77 мм


S Резьбовое соединение


M18X1.5




L Диапазон измерения


25 – 7600 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


50.8 мм


D Диаметр стержня


Ø10, Ø7




N Слепая зона


63.5 мм

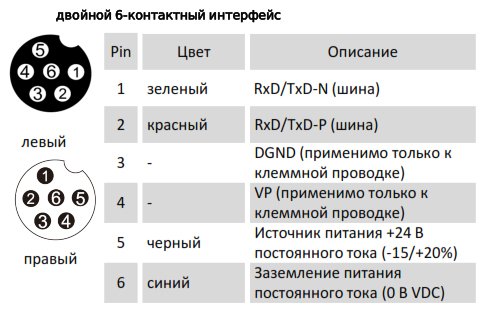

Электрическое соединение:

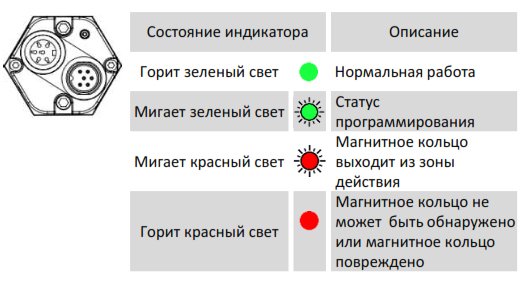

Индикация состояния:

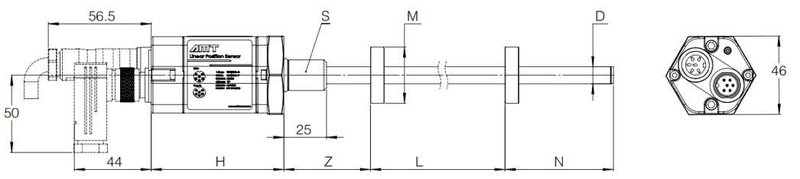

Размеры:







Описание


Значение


Описание


Значение




H Электронный блок


77 мм


S Резьбовое соединение


M18X1.5




L Диапазон измерения


25 – 7600 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


50.8 мм


D Диаметр стержня


Ø10, Ø7




N Слепая зона


63.5 мм

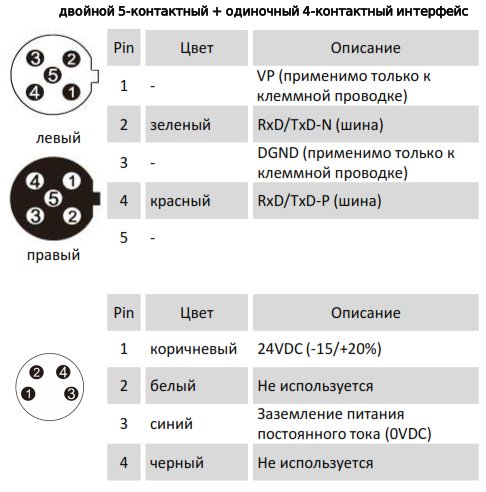

Электрическое соединение:

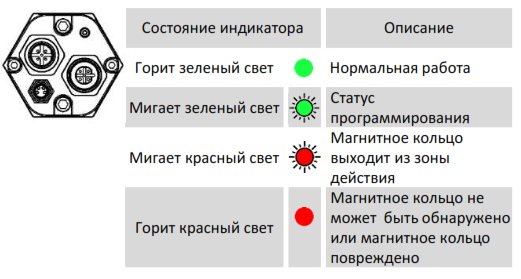

Индикация состояния:

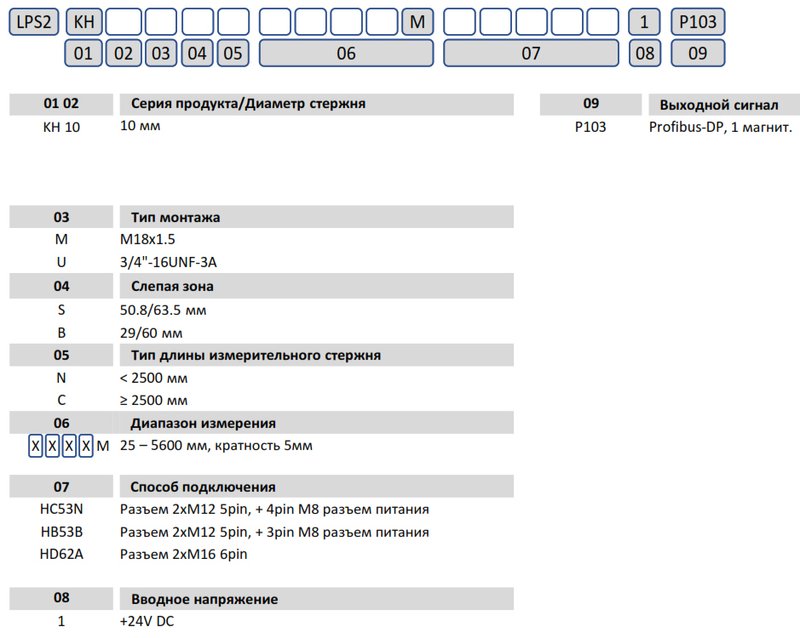

Маркировка:
