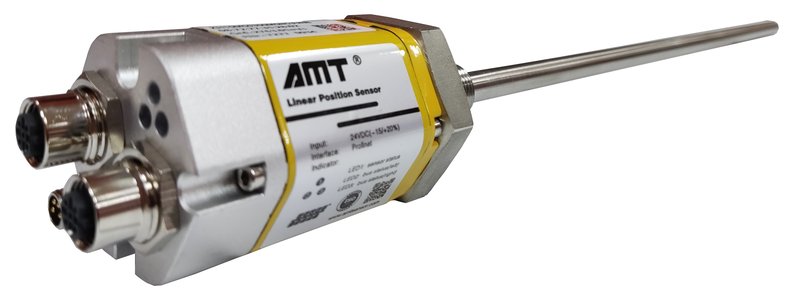

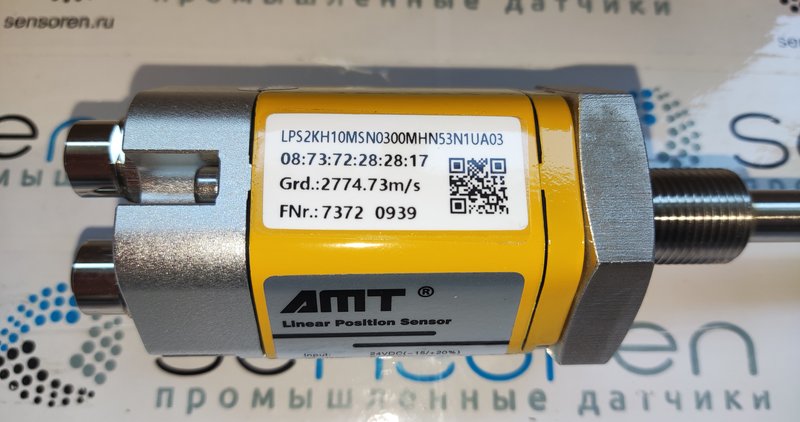

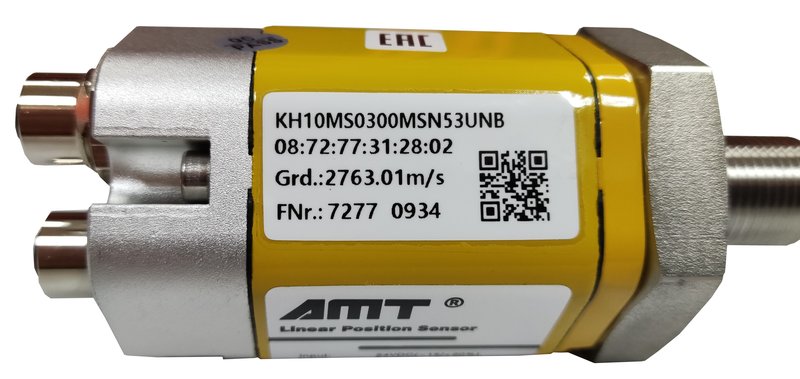

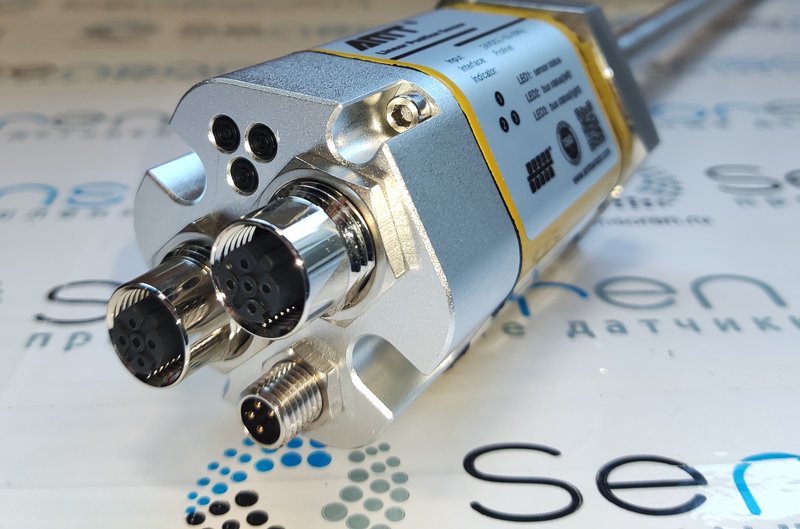

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KH с интерфейсом PROFINET

Интерфейс Profinet соответствует промышленному стандарту Ethernet и может использоваться в качестве распределенного периферийного устройства для прямого доступа к сети Ethernet. Он обладает характеристиками высокоскоростной передачи данных и реагирования в режиме реального времени, прошел официальную сертификацию PNO (Profinet user organization).
Доступны следующие функции:

-Измерение абсолютного положения
-Определение положения много магнитного кольца
-Измерение скорости с указанием направления
-Определение и индикация состояния датчика

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Определение положения и скорости, синхронный сигнал

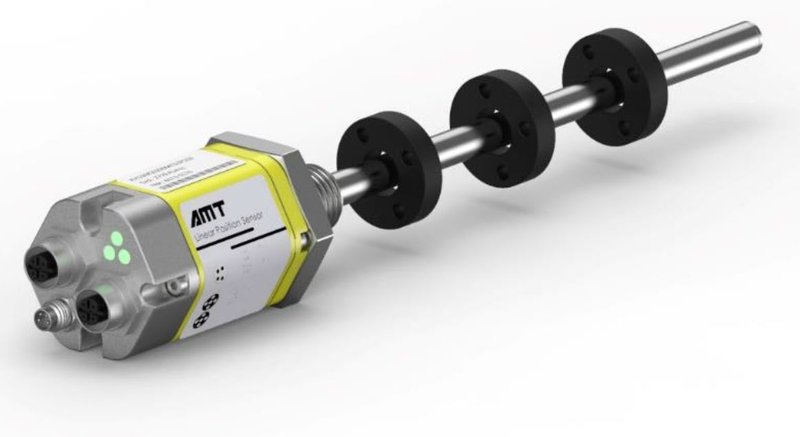

-Поддержка использования нескольких (до трёх) магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Анодированный алюминий




Диапазон измерения


25-5600 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Количество магнитов


1-3


Монтажный фланец


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


Profinet I/O RT


Направление монтажа


Произвольное




Скорость передачи


до 100Mbit/s


Способ установки


Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10, Ø7, Ø12 мм




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 1-100 мкм (настраиваемое)
Скорость: 1 мм/сек (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<30ppm/°C




Гистерезис


< 4 мкм


Степень защиты


IP67




Частота обновления


Максимум 2 кГц (Варьируется в зависимости от диапазона)


Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø7 мм: 25МПа (стандарт) / 40МПа (пик)
Ø12 мм: 45МПа (стандарт) / 80МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


120 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 61000-6-4, защита от помех EH 61000-6-2RU 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

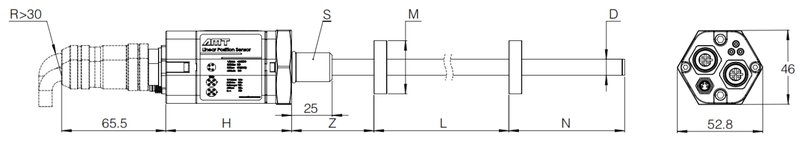

Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


77 мм


S  Резьбовое соединение


M18X1.5




L  Диапазон измерения


25 – 5600 мм


M  Тип магнита


OD33, OD25.4, OD17.4




Z  Слепая зона


50.8 мм


D  Диаметр стержня


Ø10, Ø7, Ø12 мм




N  Слепая зона


63.5 мм

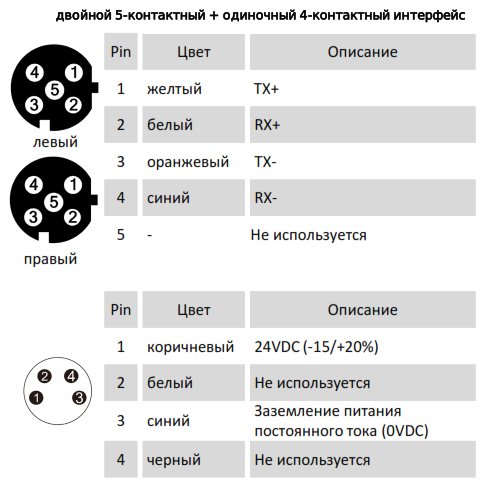

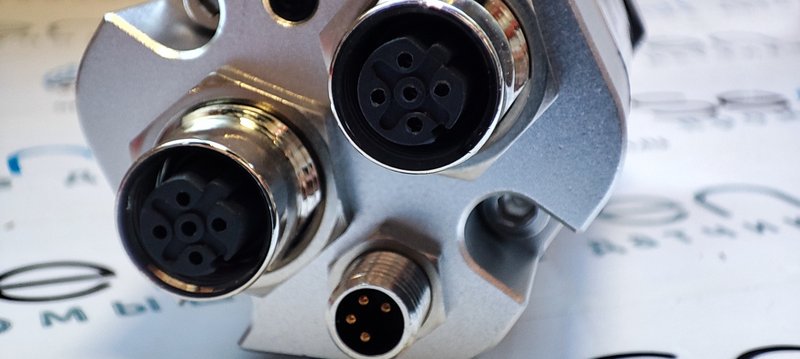

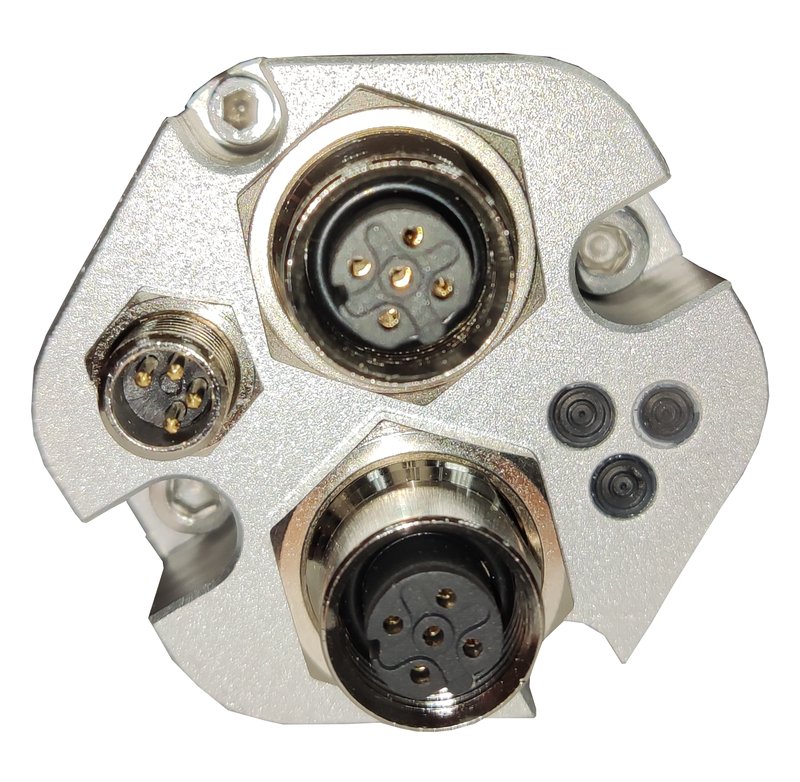

Электрическое соединение:

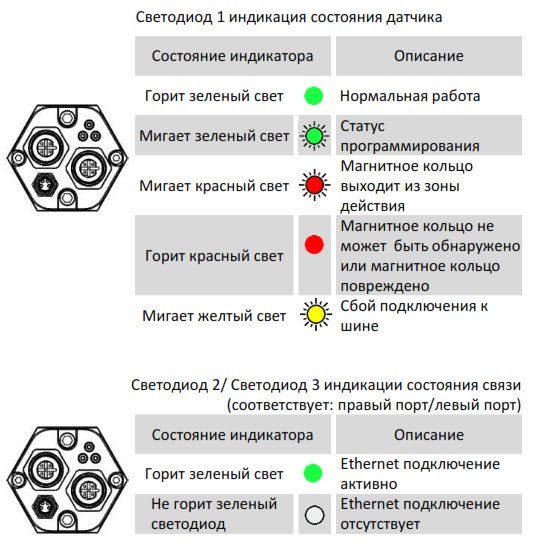

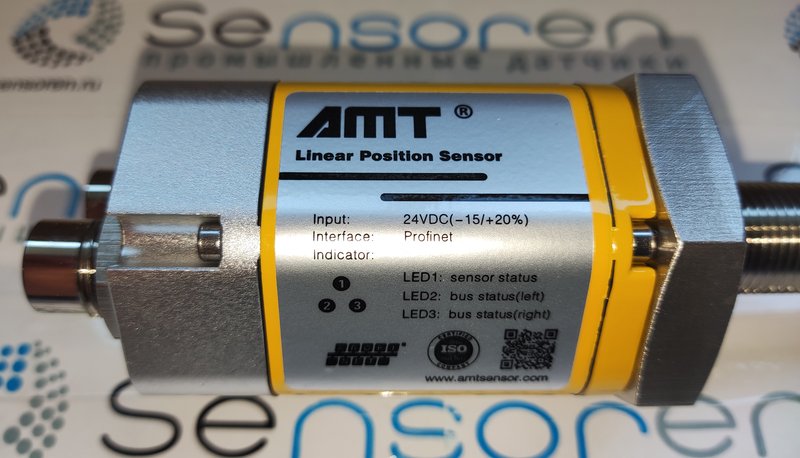

Индикация состояния:



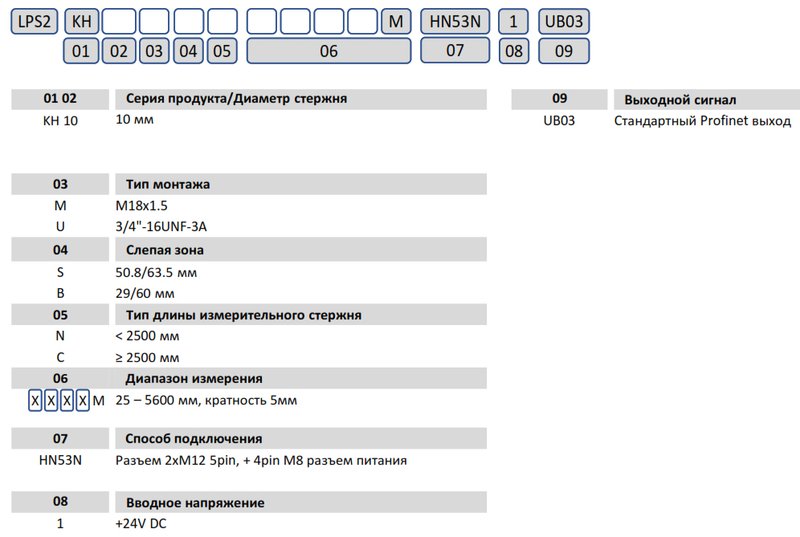

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с интерфейсом PROFINET Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
