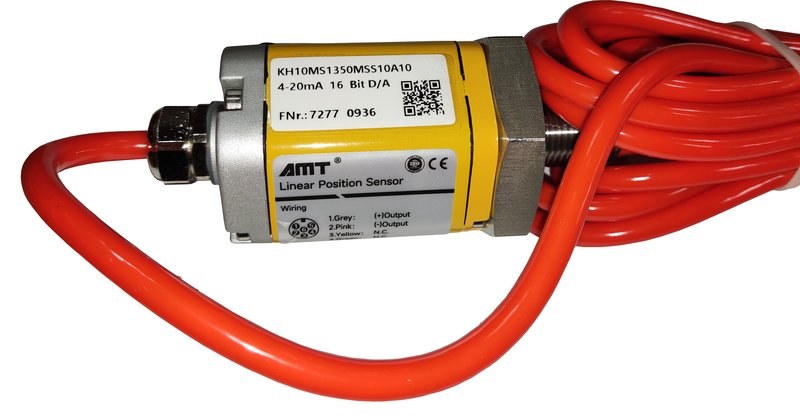

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с аналоговым выходом

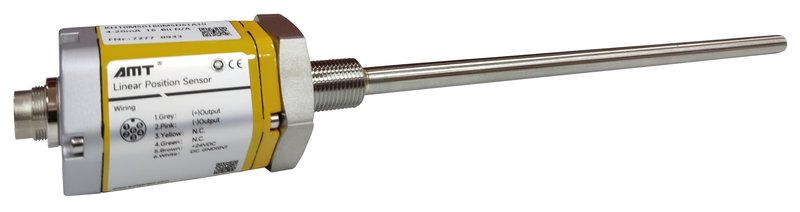

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KH с аналоговым выходом

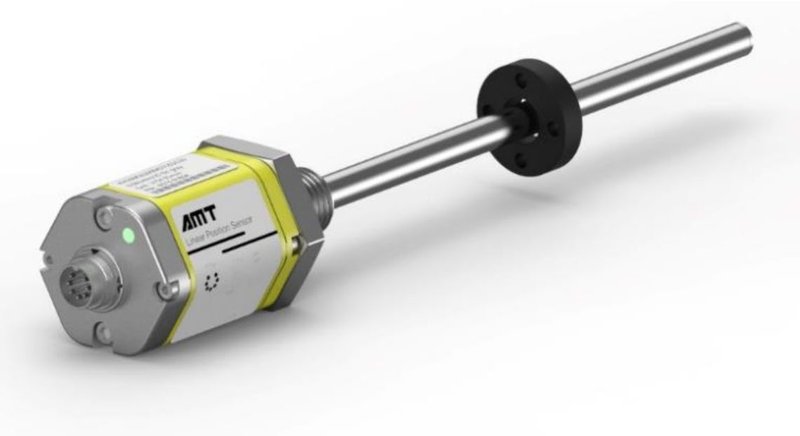

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Синхронный выходной сигнал, определение положения и скорости
-Поддержка использование нескольких магнитов.

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение или смещение + скорость


Сенсорная головка


Анодированный алюминий




Диапазон измерения


25-5600 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Диапазон скоростей


0.025 – 10 м/сек


Монтажный фланец


Нержавеющая сталь 304




Количество магнитов


1 - 2







Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)
0-20 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0-10 В (Мин. нагрузка >5кОм)


Способ установки


Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10, Ø7, Ø12 мм




Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±1 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


1.0 мс (при длине: < 1м)
1.5 мс (при длине: 1м < 2м)
2.0 мс (при длине: 2м < 4м)
4.0 мс (при длине: 4м < 5.6м)


Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)
Ø12 мм: 45МПа (стандарт) / 80МПа (пик)







Степень защиты


IP67




Электрические характеристики


Экологическое тестирование

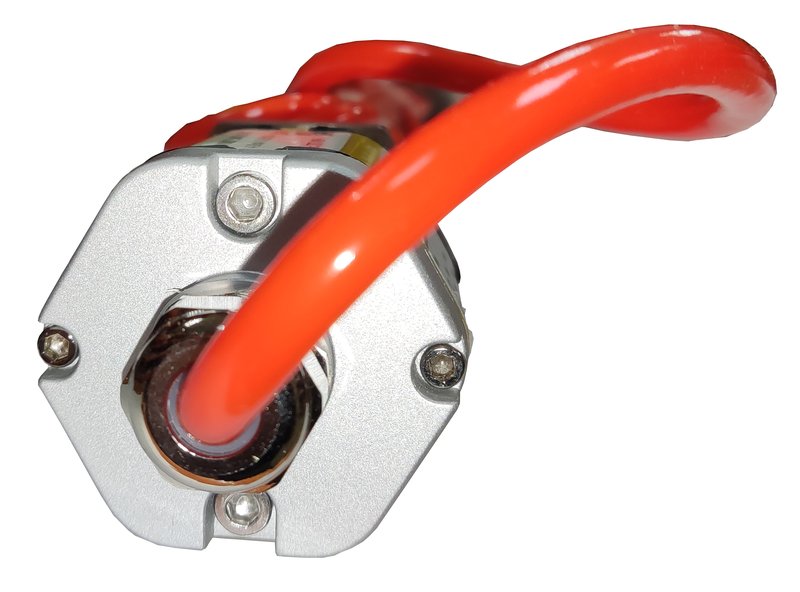

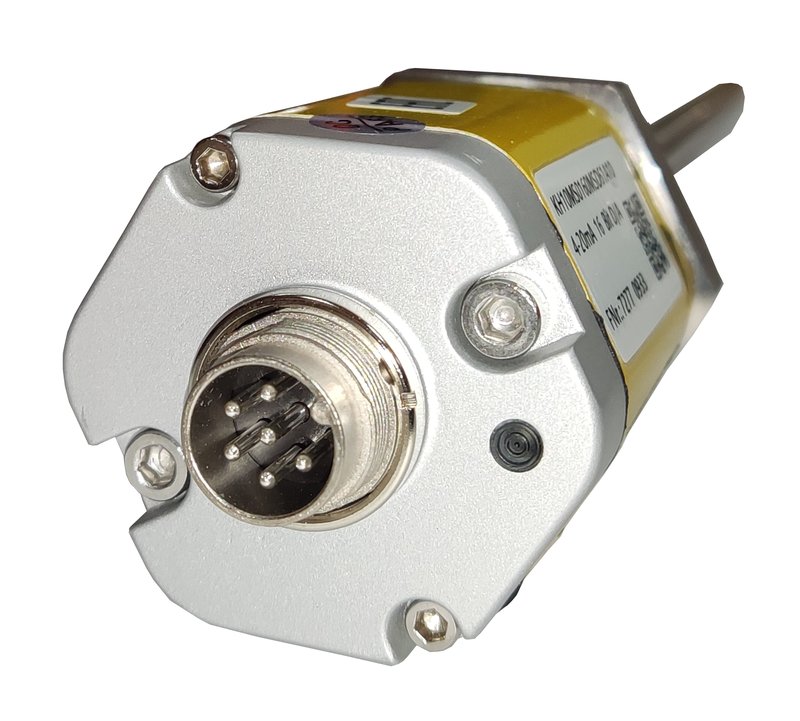

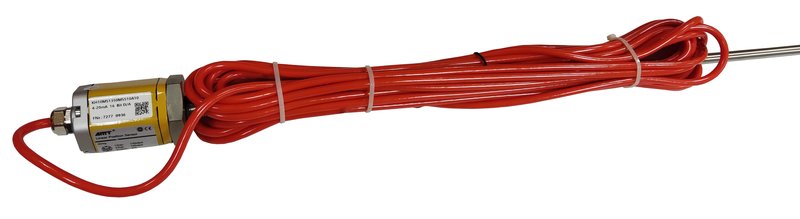

Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) /Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на
электромагнитную
совместимость


Излучение EH 61000-6-4, защита от помех EH
61000-6-2RU 61000-4-2/3/4/6 , Класс 3/4,
Класс A, сертификация CE




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

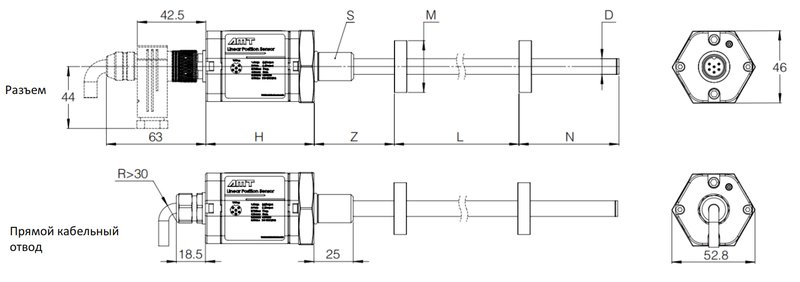

Размеры:







Описание


Значение


Описание


Значение




H  Электронный блок


68 мм


S  Резьбовое соединение


M18X1.5




L  Диапазон измерения


25 – 5600 мм


M  Тип магнита


OD33, OD25.4, OD17.4




Z  Слепая зона


50.8 мм


D  Диаметр стержня


Ø10, Ø7 , Ø12




N  Слепая зона


63.5 мм

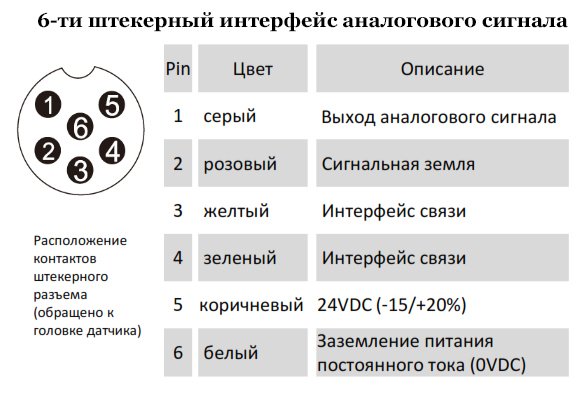

Электрическое соединение:

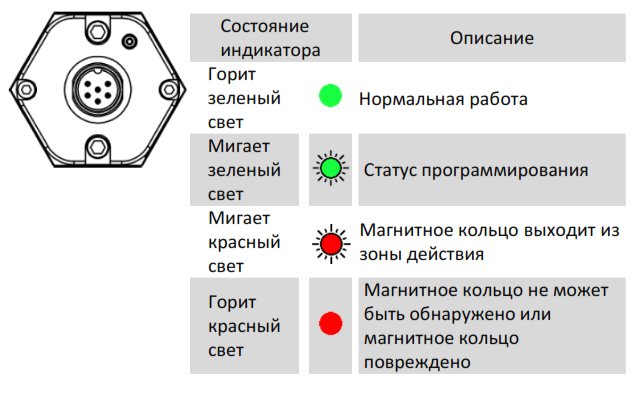

Индикация состояния:

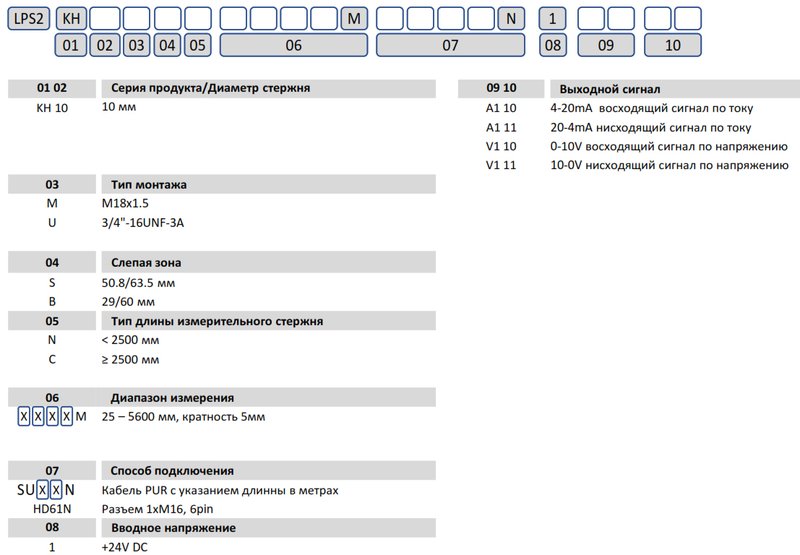

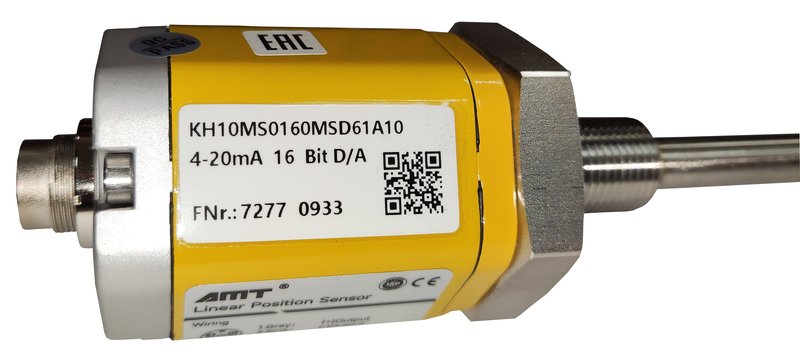

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
