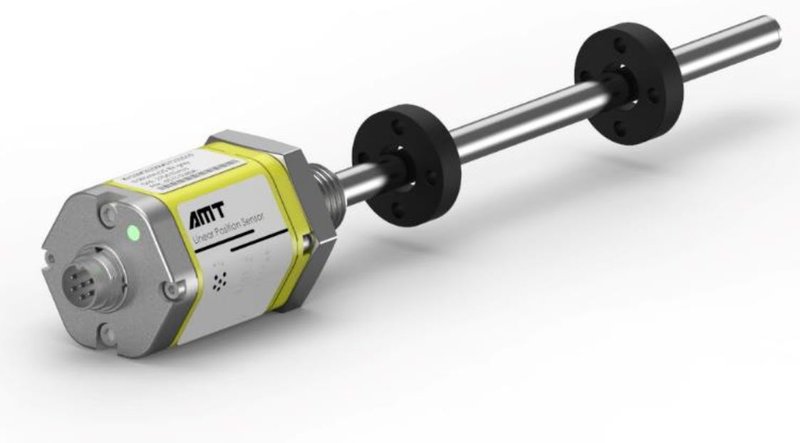

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с цифровым импульсным сигналом (Start/Stop)

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с цифровым импульсным сигналом (Start/Stop)

Особенности:

-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Гибкий сменный сердечник, удобный для небольшого монтажного пространства
-Маломощная конструкция, эффективно снижающая температурный дрейф системы
-Поддержка использование нескольких магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-7600 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Количество магнитов


1 - 2


Монтажный фланец


Нержавеющая сталь 304












Выходной сигнал


Монтажные принадлежности




Цифровой импульс


Start/Stop Цифровой импульсный сигнал


Направление монтажа


Произвольное







Способ установки


Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя




Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


0.1 мм/0.01 мм/0.005 мм (Зависит от контроллера)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±1 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


>1.0 мс


Степень защиты


IP67







Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 61000-6-4, защита от помех EH 61000-6-2RU 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

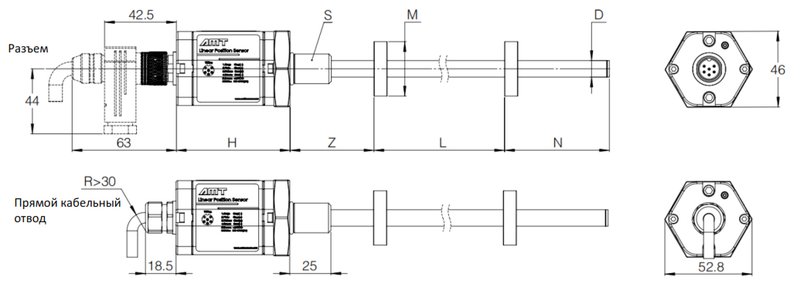

Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


68 мм


S  Резьбовое соединение


M18X1.5




L  Диапазон измерения


25 – 7600 мм


M  Тип магнита


OD33, OD25.4, OD17.4




Z  Слепая зона


50.8 мм


D  Диаметр стержня


Ø10, Ø7




N  Слепая зона


63.5 мм

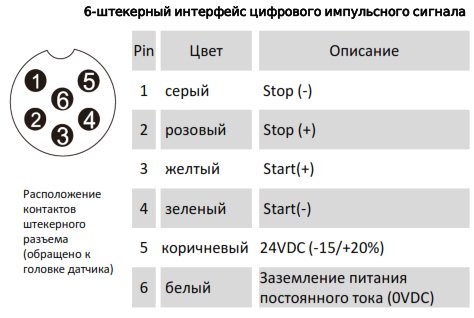

Электрическое соединение:

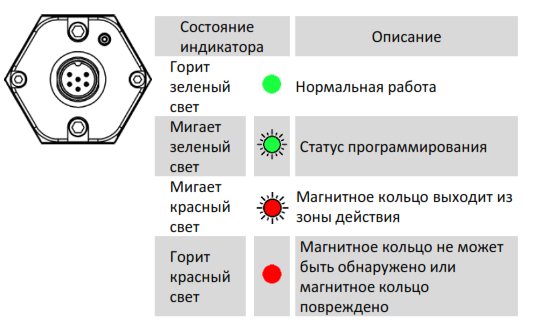

Индикация состояния:

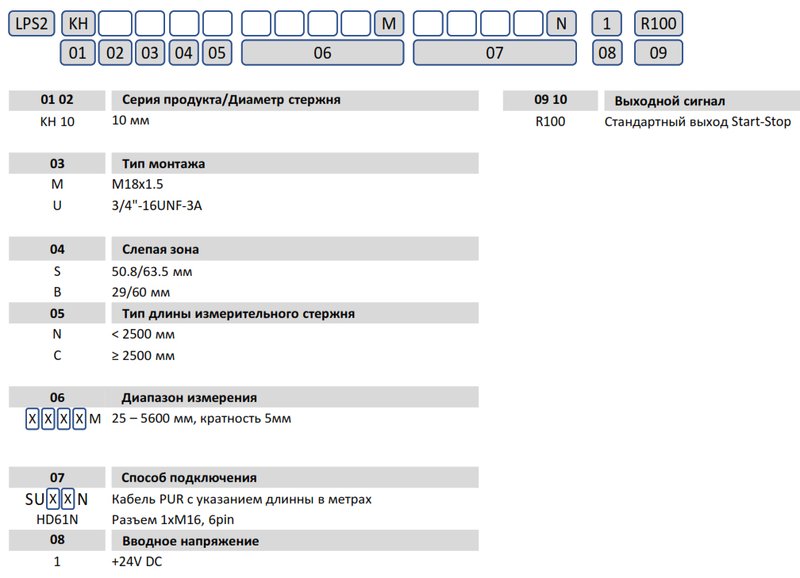

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с цифровым импульсным сигналом (Start/Stop) Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
