Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии KH с интерфейсом SSI
Интерфейс SSI датчика перемещения серии KH соответствует всем требованиям кодера абсолютного выходного сигнала для стандарта интерфейса SSI, а значение положения передается на контроллер с высокой скоростью в формате кодирования 24/25/26 бит. Пакет тактовых импульсов контроллера используется для запуска передачи данных датчика: данные о местоположении отправляются в контроллер один за другим с каждым тактовым импульсом, полученным датчиком. Данные об абсолютном положении постоянно обновляются в датчике, а затем преобразуются в последовательную информацию через регистр сдвига для передачи.
Особенности:
-Прочная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая в замене конструкция, при замене не требуется сброс давления
-Высокое разрешение SSI сигнала 0.5 мкм
-Нелинейность ±0.01%
-Повторяемость ±0.001%
Технические параметры:
Входной сигнал
Конструкция
Измеряемые данные
Смещение
Сенсорная головка
Анодированный алюминий
Диапазон измерения
25-5600 мм
Наружная трубка, устойчивая к давлению
Нержавеющая сталь 304
Монтажный фланец
Нержавеющая сталь 304
Выходной сигнал
Монтажные принадлежности
SSI
24, 25, 26 бинарный код или код Грея
Направление монтажа
Произвольное
Скорость передачи
70kBd-1MBd
Способ установки
Установка с резьбой, M18X1.5 или по индивидуальному заказу пользователя
Длина линии
<3 <50 <100 <200 <400 м
Тип магнита
OD33, OD25.4, OD17.4
Скорость
1000 <400 <300 <200 <100 kBd
Диаметр стержня
Ø10, Ø7 мм
Параметры измерения
Условия эксплуатации
Разрешение
0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 мкм
Рабочая температура
-40°C … +85°C
Нелинейность
<±0.01%F.S. (минимум ±40 мкм)
Влажность
Влажность <90%, без конденсата
Повторяемость
<±0.001%F.S. (минимум ±1 цифра)
Температурный коэффициент
<20ppm/°C
Время обновления
1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <4м)
4.0 мс (при длине: 4м <5.6м)
Сопротивление давлению
Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)
Степень защиты
IP67
Электрические характеристики
Экологическое тестирование
Подключение
Прямой кабель или штекер
Испытание на вибрацию
15g/100-2000 Гц / стандарт lEC 68-2-6
Входное напряжение
24VDC (-15/+20%)
Испытание на удар
100g (однократный удар) / Стандарт IEC 68-2-27
Рабочий ток
<60 мА (В зависимости от диапазона)
Испытание на
электромагнитную
совместимость
Излучение EH 61000-6-4, защита от помех EH
61000-6-2RU 61000-4-2/3/4/6 , Класс 3/4,
Класс A, сертификация CE
Защита от неправильной полярности
-30VDC (максимум)
Защита от перенапряжения
36VDC (максимум)
Прочность изоляции
500V (Между сигнальной землей и корпусом)
Индикация неисправности
Красный и зеленый двухцветные светодиодные индикаторы

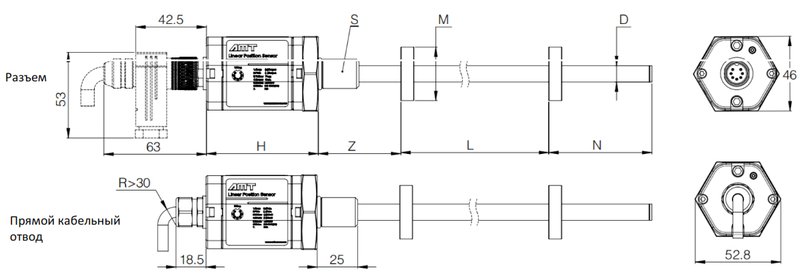

Размеры:
Описание
Значение
Описание
Значение
H Электронный блок
68 мм
S Резьбовое соединение
M18X1.5
L Диапазон измерения
25 – 5600 мм
M Тип магнита
OD33, OD25.4, OD17.4
Z Слепая зона
50.8 мм
D Диаметр стержня
Ø10, Ø7
N Слепая зона
63.5 мм

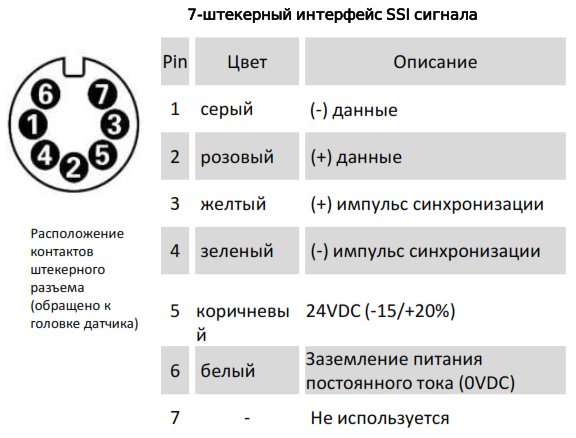

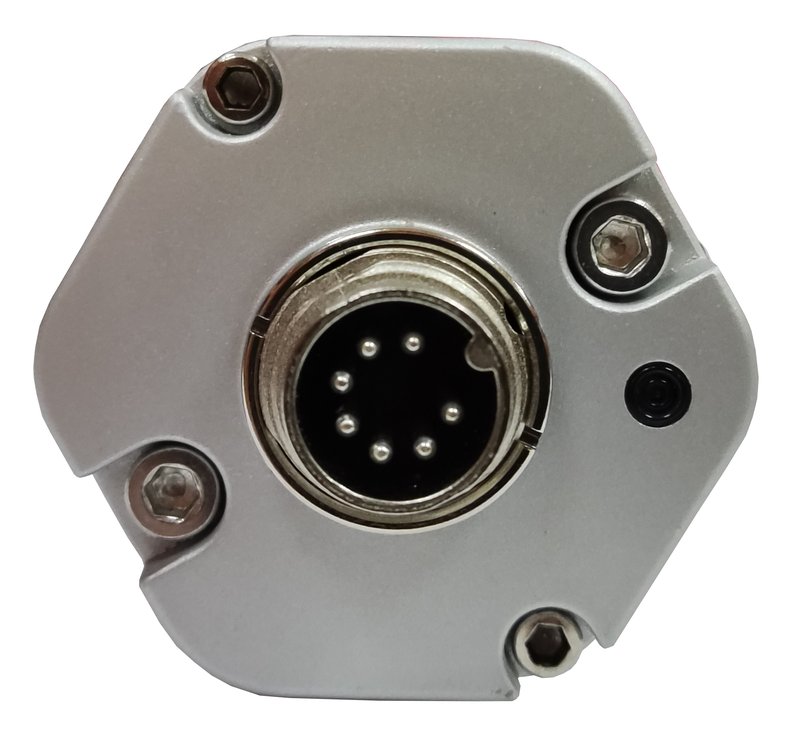

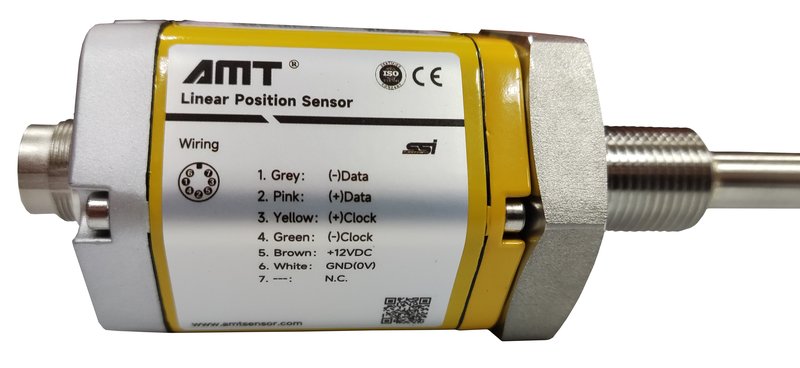

Электрическое соединение:

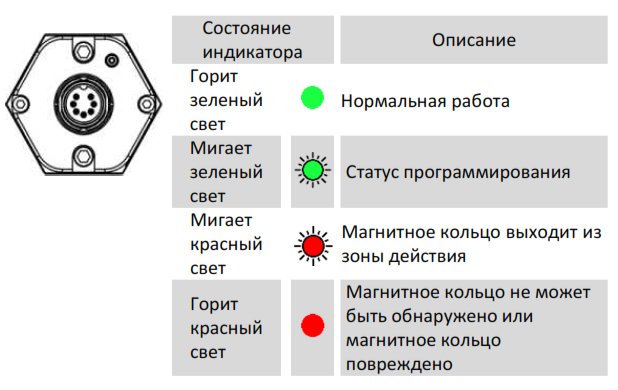

Индикация состояния:

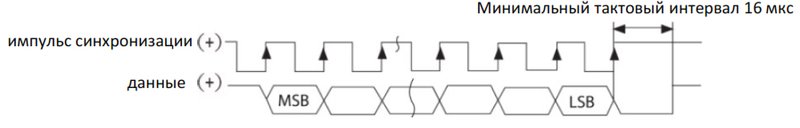

Временная диаграмма:

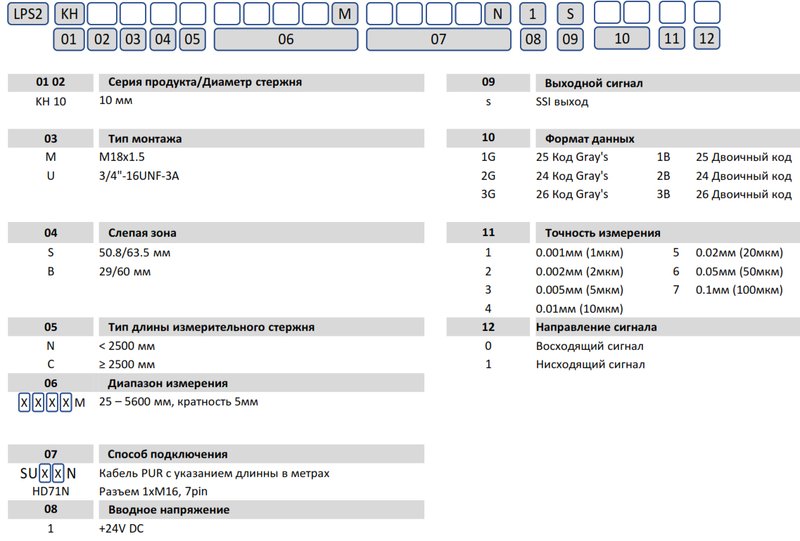

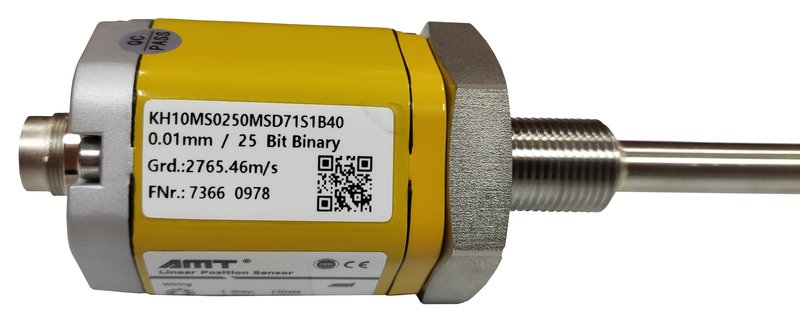

Маркировка:
Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KH с интерфейсом SSI Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
