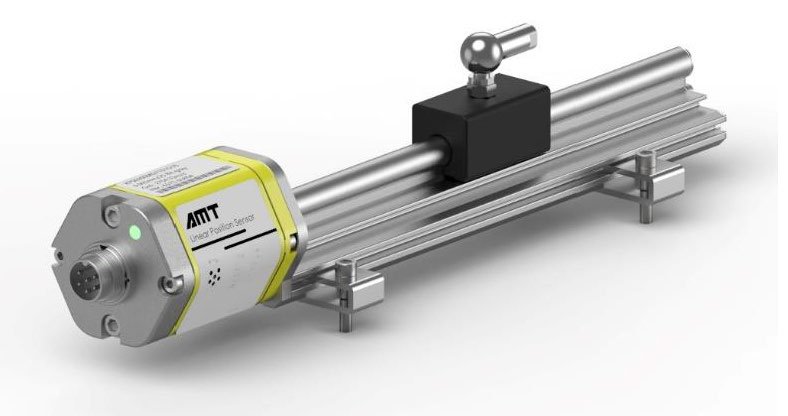

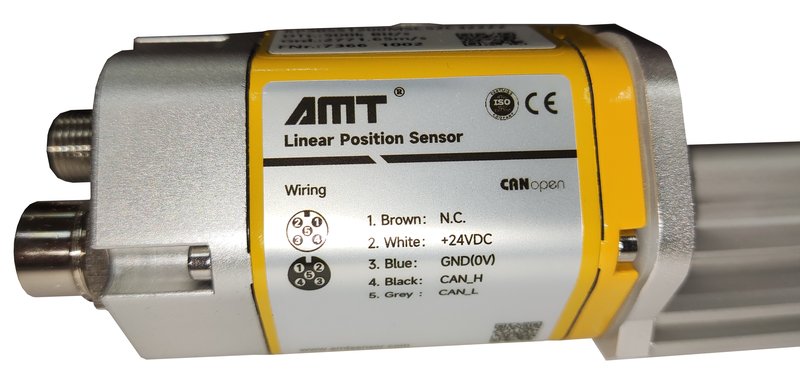

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP CANbus

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с интерфейсом CANbus

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Положение магнита + скорость, синхронный выходной сигнал
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм
-Поддержка использования нескольких магнитов.

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение или смещение + скорость


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-5000 мм


Профильная направляющая


Анодированный алюминий




Диапазон скоростей


1-10 м/сек

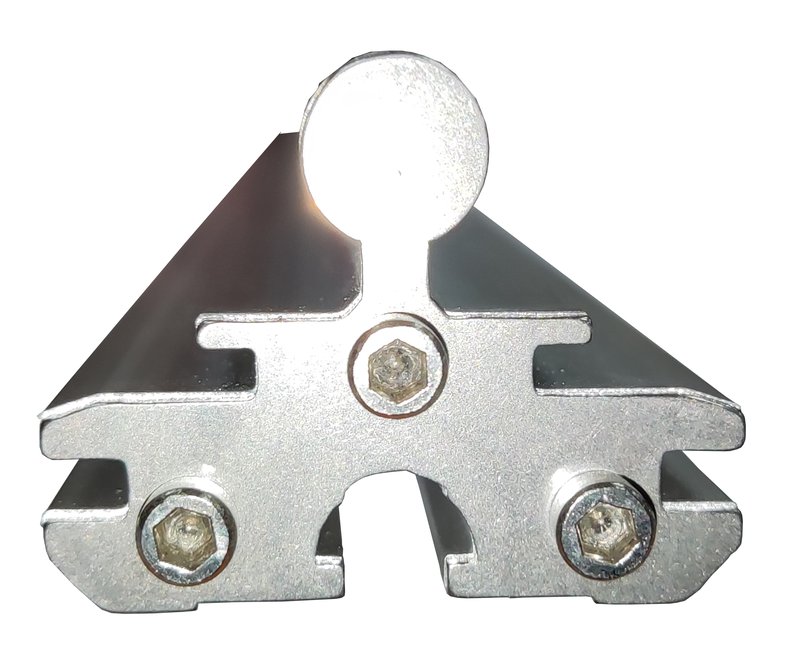

Монтажный зажим


Нержавеющая сталь 304




Количество магнитов


1-3







Выходной сигнал

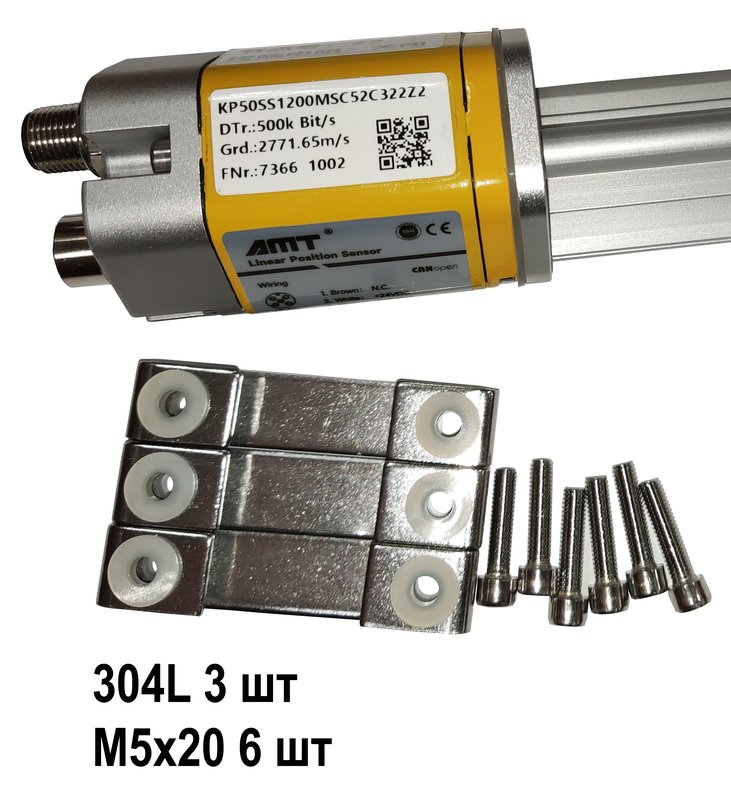

Монтажные принадлежности




CANopen


Стандарт CIA DS-301 V4.02 протокол кодирования DS-406 V3.1


Направление монтажа


Произвольное




Скорость передачи


Скорость передачи до 1 Мбит/с, пользователь может установить с помощью программного обеспечения


Способ установки


Монтажный зажим + установочный винт







Тип магнита


Подвесной магнит: Тип C
Магнит слайдера: тип S (диапазон < 3000 мм опционально)




Параметры измерения


Условия эксплуатации




Разрешение


2 мкм (0.2mm/s) /5 мкм (0.5mm/s)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <4м)
4.0 мс (при длине: 4м <5м)


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование

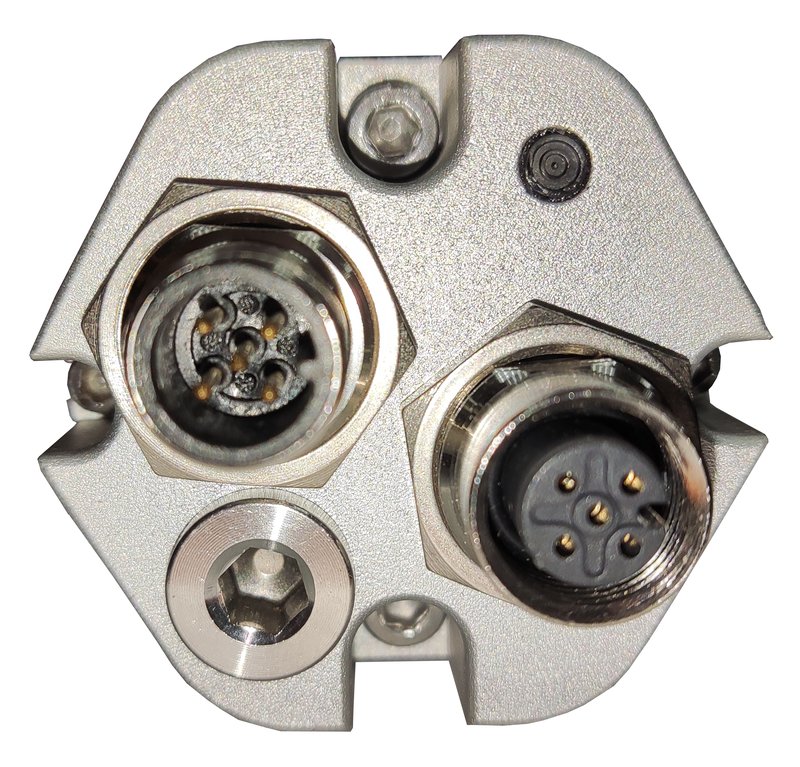

Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2RU 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные

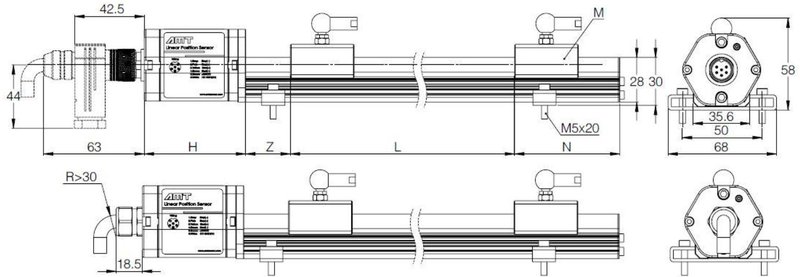

Размеры:









Описание


Значение


Описание


Значение




H  Электронный блок


64 мм


N  Слепая зона


66 мм




L  Диапазон измерения


25 – 5000 мм


M  Тип магнита


Подвесной магнит: Тип C
Магнит слайдера: тип S




Z  Слепая зона


28 мм

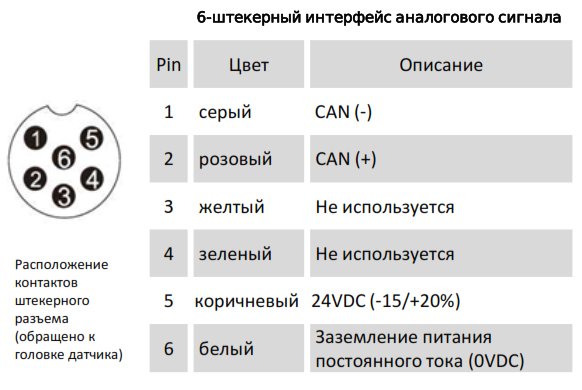

Электрическое соединение:

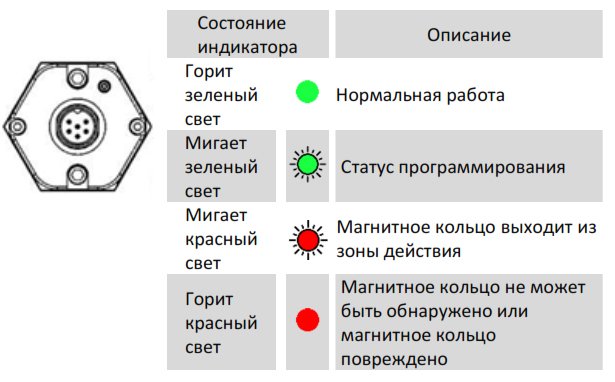

Индикация состояния:

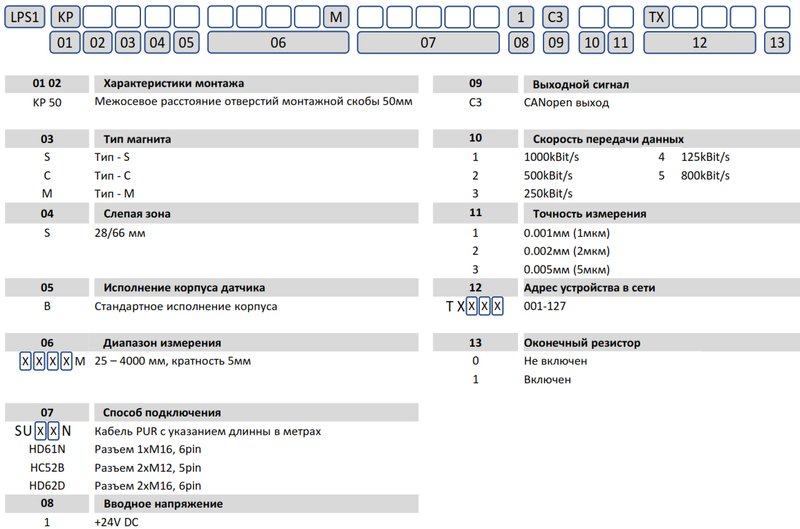

Маркировка:



Рекомендуемые аксессуары:
