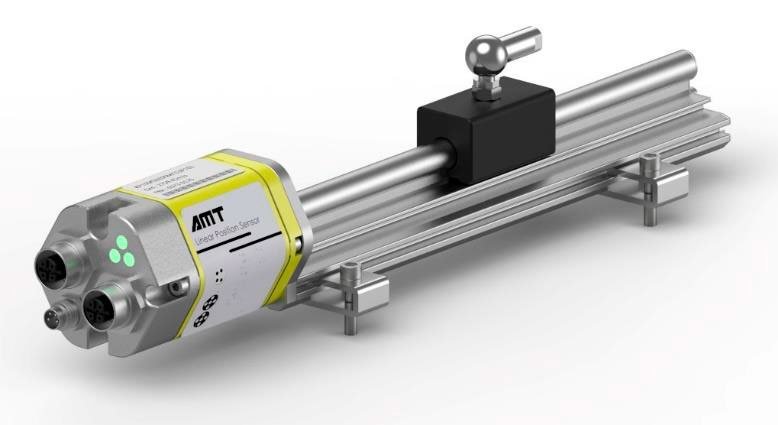

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP EtherCAT

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с интерфейсом EtherCAT

Особенности:

-Прочный алюминиевый корпус, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Подвесные магниты адаптированы для применения в различных промышленных средах
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Файл описания оборудования, позволяет пользователям настраивать свои собственные параметры измерений
-Поддержка использования нескольких магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-5000 мм


Профильная направляющая


Анодированный алюминий




Количество магнитов


1-3


Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


EtherCAT 100Base-TX, Fast Ethernet


Направление монтажа


Произвольное




Скорость передачи


до 100Mbit/s


Способ установки


Монтажный зажим + установочный винт







Тип магнита


Подвесной магнит: C-type
Ползунковый магнит: S-type Тип S (диапазон <3000 мм опционально)




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 1…100 мкм (настраиваемое)
Скорость:1 мм/с (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±2.5 мкм)


Температурный коэффициент


<15ppm/°C




Частота обновления


Максимум 1 кГц (Варьируется в зависимости от диапазона)


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование




Подключение


Штекерный и гнездовой разъем


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<120 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 50081-1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)


Выходные характеристики




Защита от перенапряжения


36VDC (максимум)


EtherCAT соответствует промышленным стандартам Ethernet и может использоваться в качестве распределенного периферийного устройства. Непосредственно подключенный к сети Ethernet, он обладает характеристиками высокоскоростной
передачи данных и отклика в режиме реального времени.
Доступны следующие варианты:
▪ Измерение абсолютного положения
▪ Обнаружение положения много магнитного кольца
▪ Измерение скорости с направлением
▪ Обнаружение и индикация состояния датчика




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

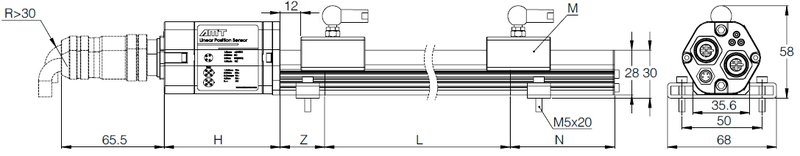

Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


73 мм


L  Диапазон измерения


25-5000 мм




Z  Слепая зона


28 мм


M  Тип магнита


Подвесной: type-C
Слайдер: type-S




N  Слепая зона


66 мм

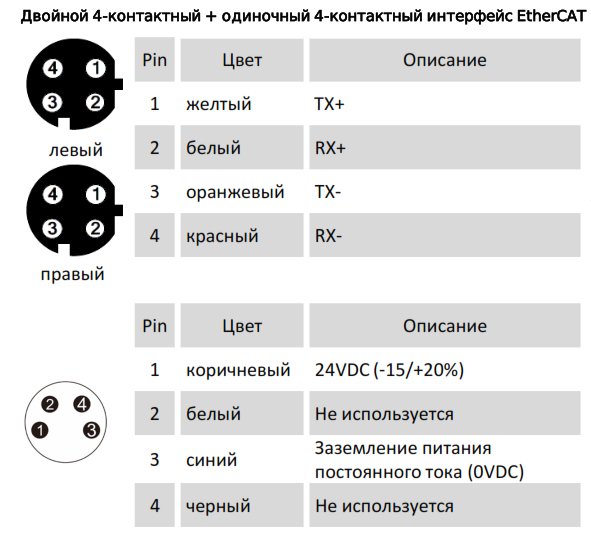

Электрическое соединение:

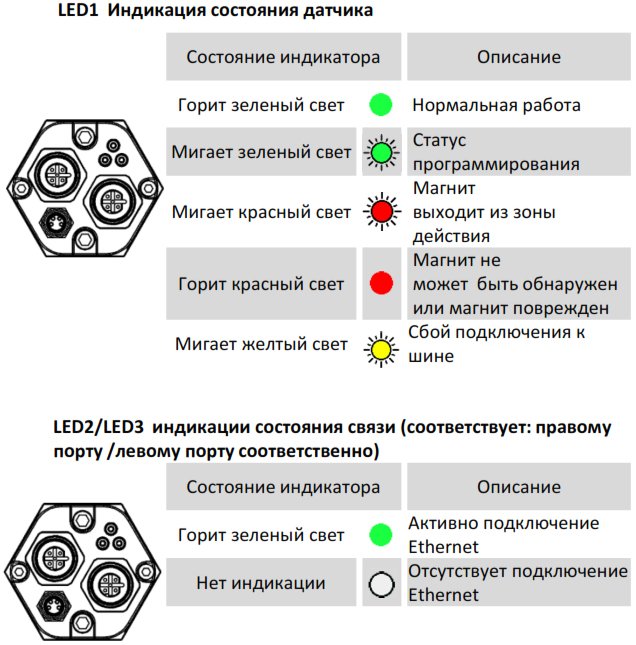

Индикация состояния:

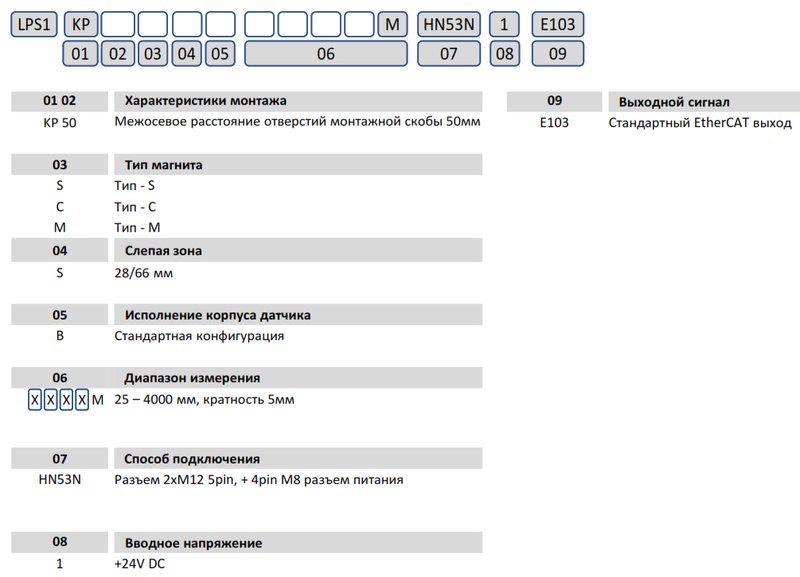

Маркировка:

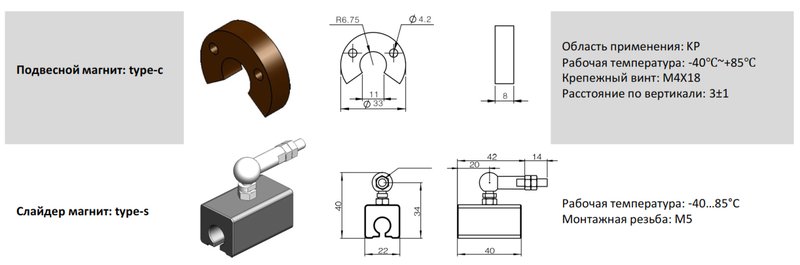

Рекомендуемые аксессуары:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP EtherCAT Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
