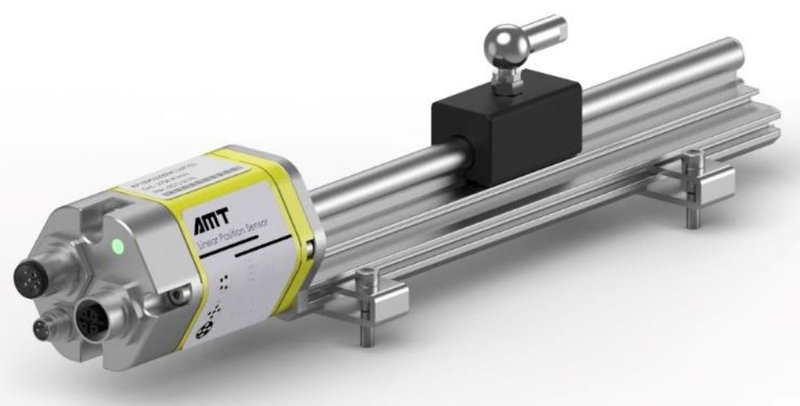

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP Profibus-DP

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с интерфейсом Profibus-DP

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Положение магнита + скорость перемещения
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм
-Поддержка использования нескольких магнитов.

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение или положение + скорость


Сенсорная головка


Анодированный алюминий




Диапазон измерения


25-5000 мм


Профильная направляющая


Анодированный алюминий




Количество магнитов


1-3


Монтажный фланец


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


Profibus-DP, ISO 74498


Направление монтажа


Произвольное




Формат данных


Profibus-DP (EN-50 170)


Способ установки


Крепежный зажим + установочный винт




Скорость передачи


до 12Mbit/s

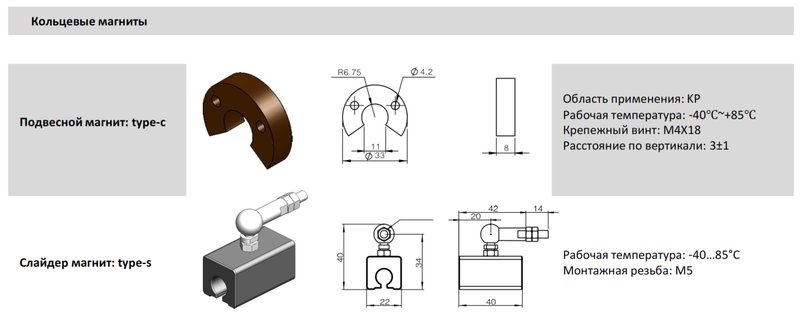

Тип магнита


Подвесной магнит: C-type
Ползунковый магнит: S-type




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 1 мкм (настраиваемое)
Скорость: 0.1 мм/с (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.005%F.S. (минимум ±5 мкм)


Температурный коэффициент


<30ppm/°C




Гистерезис


< 4 мкм


Степень защиты


IP67




Частота обновления


Максимум 2 кГц (Варьируется в зависимости от диапазона)







Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2





Размеры:








Описание


Значение


Описание


Значение




H Электронный блок


73 мм


N Слепая зона


66 мм




L Диапазон измерения


25 – 2800 мм







Z Слепая зона


28 мм

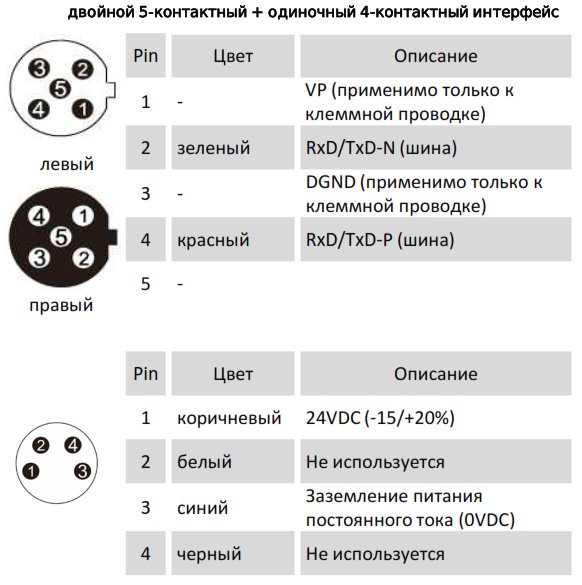

Электрическое соединение:

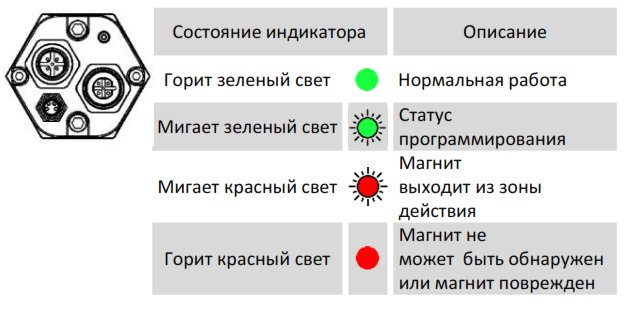

Индикация состояния:

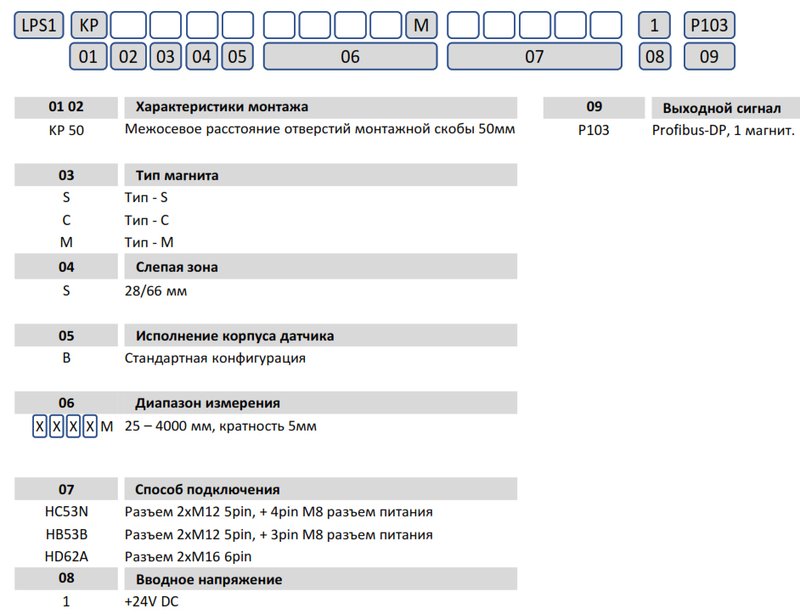

Маркировка:



Рекомендуемые аксессуары:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP Profibus-DP Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
