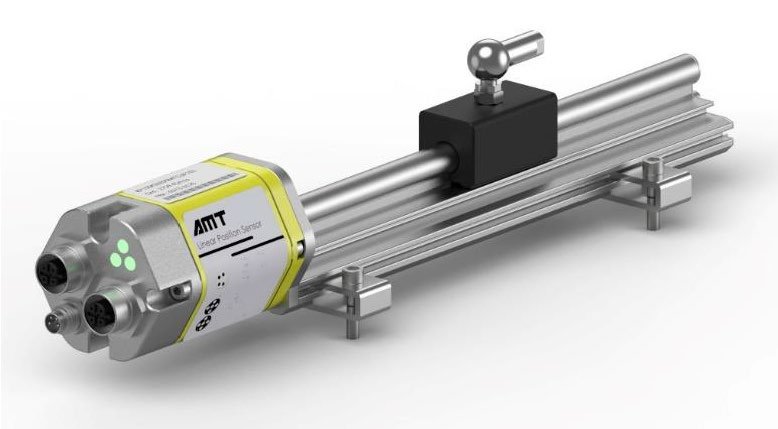

Интерфейс Profinet соответствует промышленному стандарту Ethernet и может использоваться в качестве распределенного периферийного устройства для прямого доступа к сети Ethernet. Он обладает характеристиками высокоскоростной передачи данных и реагирования в режиме реального времени, прошел официальную сертификацию PNO (Profinet user organization).
Доступны следующие функции:

-Измерение абсолютного положения
-Определение положения много магнитного кольца
-Измерение скорости с указанием направления
-Определение и индикация состояния датчика

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Поддержка использования нескольких магнитов
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-5600 мм


Профильная направляющая


Анодированный алюминий




Количество магнитов


1-3


Монтажный зажим


Нержавеющая сталь 304












Выходной сигнал


Монтажные принадлежности




Интерфейс


Profinet I/O RT


Направление монтажа


Произвольное




Скорость передачи


до 100Mbit/s


Способ установки


Монтажный зажим + установочный винт







Тип магнита


Подвесной магнит: Тип C, тип M, тип N
Магнит слайдера: тип S (диапазон < 3000 мм опционально)









Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 1мкм (настраиваемое)
Скорость: 0.1 мм/сек (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.002%F.S. (минимум ±5 мкм)


Температурный коэффициент


<30ppm/°C




Гистерезис


< 4 мкм


Степень защиты


IP65




Частота обновления


Максимум 1 кГц (Варьируется в зависимости от диапазона)







Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2RU 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2





Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


73 мм


N  Слепая зона


66 мм




L  Диапазон измерения


25 – 5600 мм


M  Тип магнита


Подвесной магнит: Тип C, тип M, тип N, тип L
Магнит слайдера: тип S




Z  Слепая зона


28 мм

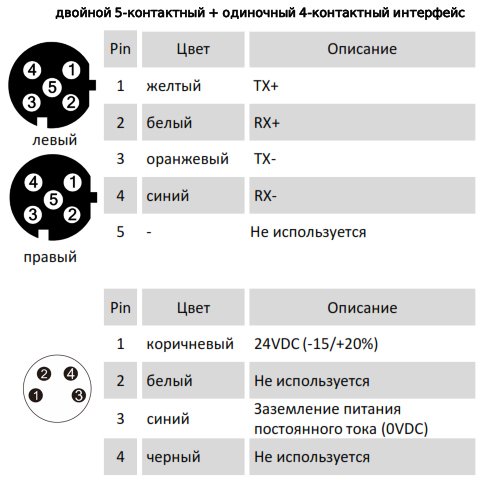

Электрическое соединение:



Индикация состояния:

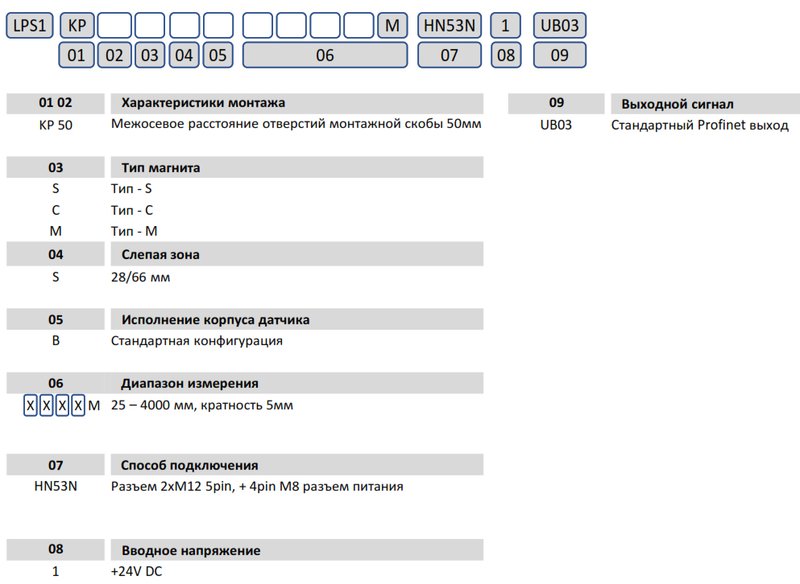

Маркировка:
