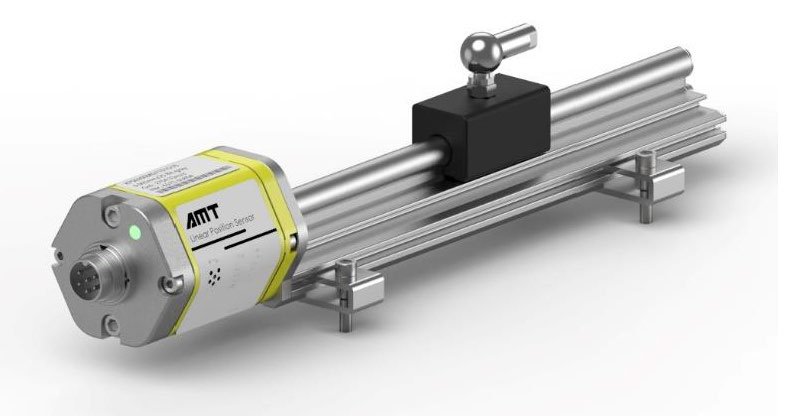

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с аналоговым выходом

Датчик перемещения с аналоговым выходом и собственной схемой интеллектуального интерфейса, при подключении к контроллеру или прибору нет необходимости в преобразовании сигнала. Может обеспечивать различные функции определения положения или скорости, в том числе:

-Определение положения одиночного магнитного кольца
-Определение положения магнитного кольца, нулевой точки в пределах номинального диапазона может быть установлено с помощью портативного терминала
-Синхронное определение положения одиночного магнитного кольца + скорость
-Синхронный вывод сигнала скорости и положения магнитного кольца в пределах диапазона измерения
-Двойное определение положения магнитного кольца
-Одновременное определение положения двух магнитных колец, два независимых сигнальных выхода. Расстояние между магнитными кольцами должно быть больше 100 мм

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Положение магнита + скорость, синхронный выходной сигнал
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм
-Поддержка использования нескольких магнитов

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение или смещение + скорость


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


25-5600 мм


Профильная направляющая


Анодированный алюминий




Диапазон скоростей


1-10 м/сек


Монтажный зажим


Нержавеющая сталь 304




Количество магнитов


1-2







Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)
0-20 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0-10 В (Мин. нагрузка >5кОм)


Способ установки


Монтажный зажим + установочный винт







Тип магнита


Подвесной магнит: Тип C, тип M, тип N, тип L Магнит слайдера: тип S (диапазон < 3000 мм опционально)









Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±1 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


1.0 мс (при длине: < 1м)
1.5 мс (при длине: 1м < 2м)
2.0 мс (при длине: 2м < 4м)
4.0 мс (при длине: 4м < 5.6м)


Степень защиты


IP65















Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2RU 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

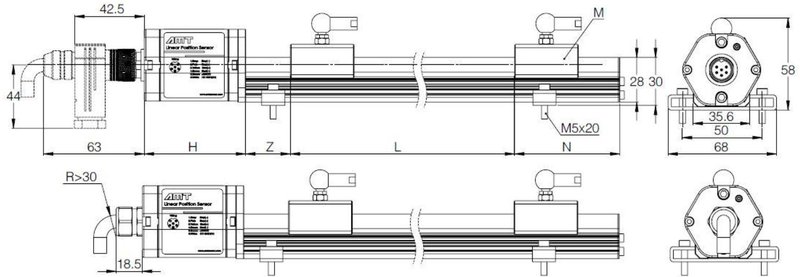

Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


64 мм


N  Слепая зона


66 мм




L  Диапазон измерения


25 – 5600 мм


M  Тип магнита


Подвесной магнит: Тип C, тип M, тип N, тип L
Магнит слайдера: тип S




Z  Слепая зона


28 мм

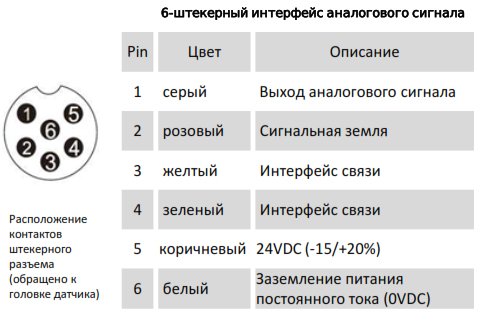

Электрическое соединение:

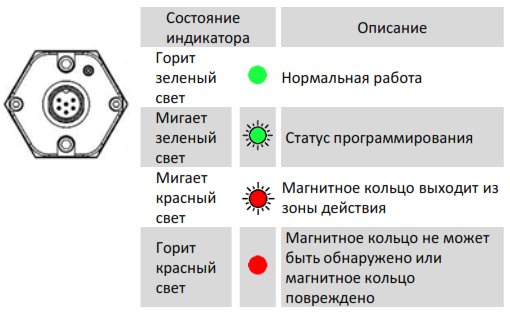

Индикация состояния:

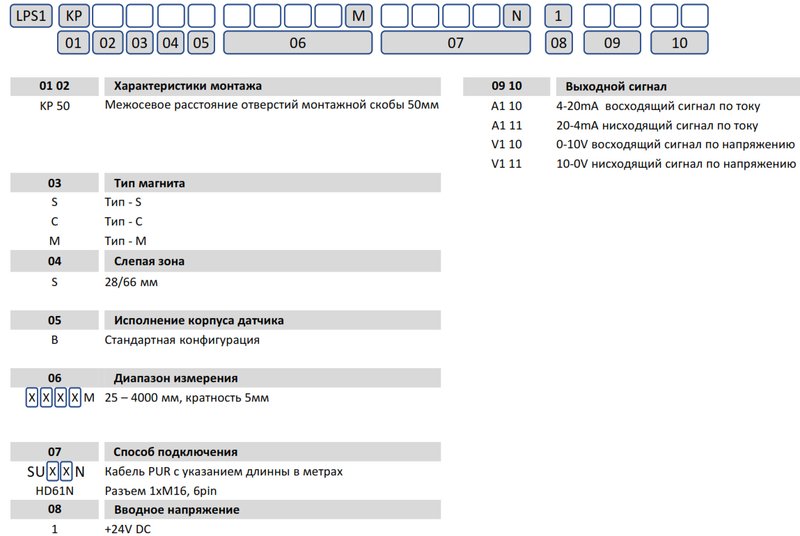

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
