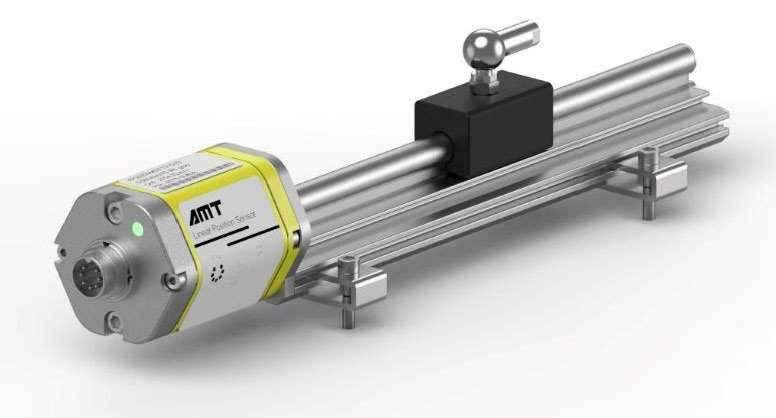

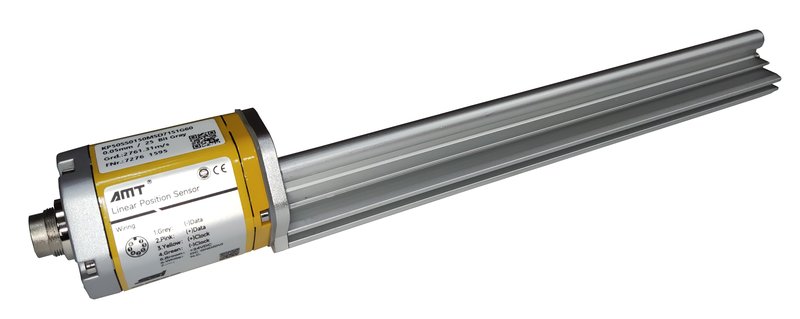

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP SSI

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP с интерфейсом SSI

Интерфейс SSI датчика перемещения серии KP соответствует всем требованиям кодера абсолютного выходного сигнала для стандарта интерфейса SSI, а значение положения передается на контроллер с высокой скоростью в формате кодирования 24/25/26 бит. Пакет тактовых импульсов контроллера используется для запуска передачи данных датчика: данные о местоположении отправляются в контроллер один за другим с каждым тактовым импульсом, полученным датчиком. Данные об абсолютном положении постоянно обновляются в датчике, а затем преобразуются в последовательную информацию через регистр сдвига для передачи.

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Поддержка использования нескольких магнитов
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм
-Высокое разрешение SSI сигнала 0.5 мкм

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


5-5600 мм

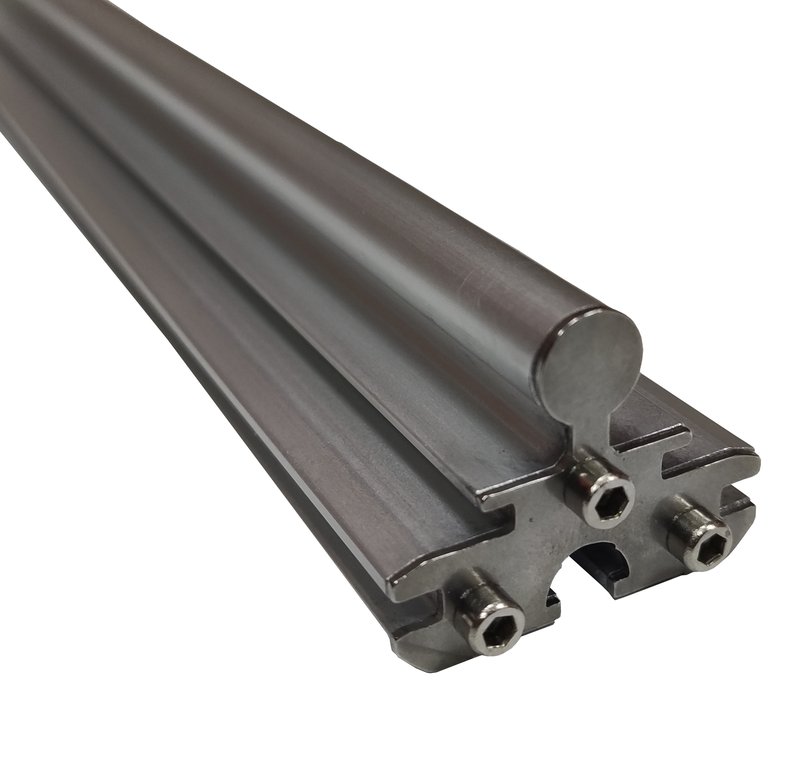

Профильная направляющая


Анодированный алюминий




Количество магнитов


1


Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал

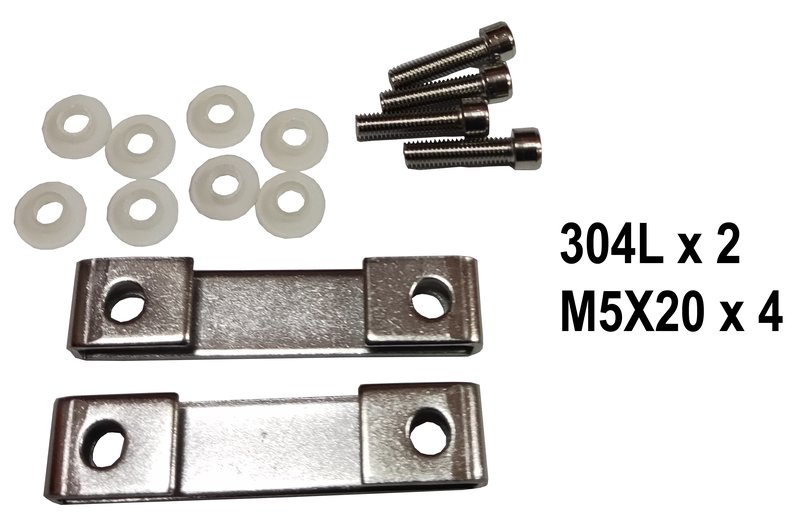

Монтажные принадлежности




SSI


24, 25, 26 бинарный код или код Грея


Направление монтажа


Произвольное




Скорость передачи


70kBd-1MBd


Способ установки


Монтажный зажим + установочный винт




Длина линии


3 <50 <100 <200 <400 м


Тип магнита


Подвесной магнит: Тип C, тип M, тип N
Магнит слайдера: тип S (диапазон < 3000 мм опционально)




Скорость


1000 <400 <300 <200 <100 kBd







Параметры измерения


Условия эксплуатации




Разрешение


0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 мкм


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±40 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.001%F.S. (минимум ±1 цифра)


Температурный коэффициент


<30ppm/°C




Время обновления


1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <4м)
4.0 мс (при длине: 4м <5.6м)


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование

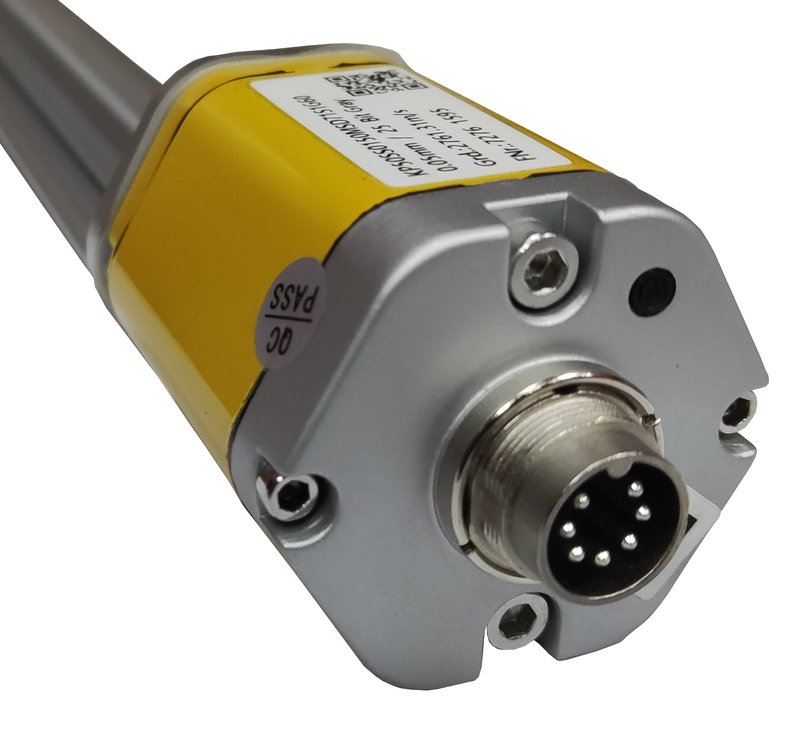

Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<80 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2RU 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

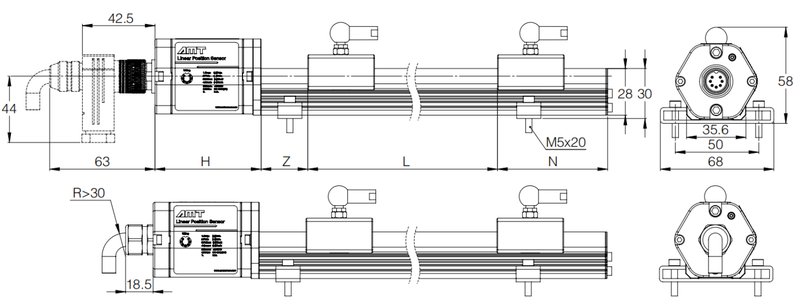

Размеры:








Описание


Значение


Описание


Значение




H  Электронный блок


64 мм


N  Слепая зона


66 мм




L  Диапазон измерения


25 – 5600 мм


M  Тип магнита


OD33, OD25.4, OD17.4




Z  Слепая зона


28 мм

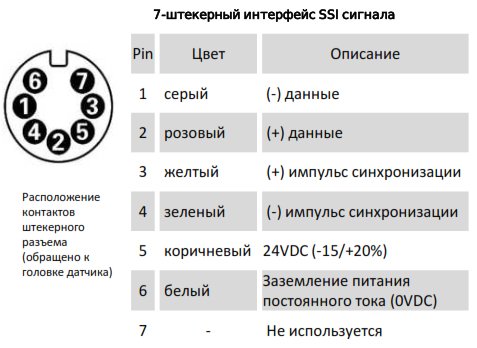

Электрическое соединение:

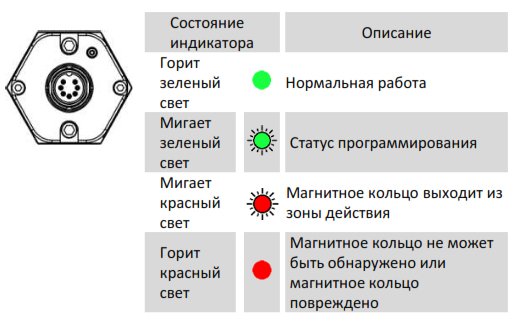

Индикация состояния:

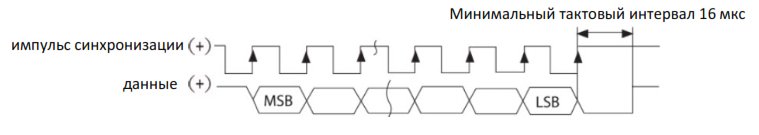

Временная диаграмма:



Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KP SSI Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
