Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor профильная серия KS с интерфейсом CANopen

Особенности:
-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм
-Поддержка нескольких магнитов
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Собственный файл описания устройства, позволяющий пользователям настраивать параметры измерения
Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение, скорость

Сенсорная головка

Анодированный алюминий

Диапазон перемещения

50-2800 мм

Профильная направляющая

Анодированный алюминий

Диапазон скоростей

1-10 м/с

Монтажный зажим

Нержавеющая сталь 304

Количество магнитов

1-3

Выходной сигнал

Монтажные принадлежности

Интерфейс

CANopen

Направление монтажа

Произвольное

Формат данных

Стандартный протокол кодировщика CIA DS-301 V4.02DS-406 V3.1

Способ установки

Монтажный зажим + установочный винт

Скорость передачи

До 1 Мбит / с, пользователь может установить скорость передачи с помощью программного обеспечения

Тип магнита

Подвесной магнит: Тип M, тип N
Магнит слайдера: тип V

Параметры измерения

Условия эксплуатации

Разрешение

2мкм (0.2 мм/с)/5мкм (0.5 мм/с)

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.01%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±2.5 мкм)

Температурный коэффициент

<30ppm/°C

Время обновления

1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <2.8м)

Степень защиты

IP65

Электрические характеристики

Экологическое тестирование

Подключение

1x 4-контактный М8х1 штекер + 2x 5-контактный М12х1 штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH50081-1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Индикатор состояния измерения X 1, индикатор состояния связи X2

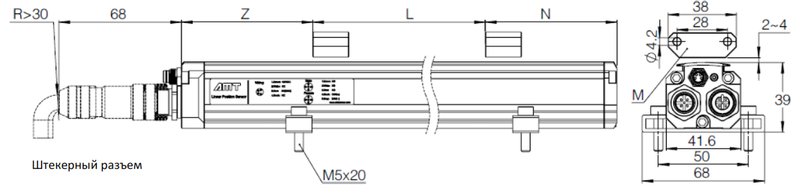

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

50 – 2800 мм

N  Слепая зона

73 мм

Z  Слепая зона

79 мм

M  Тип магнита

Подвесной магнит: Тип M, N
Магнит слайдера: Тип V

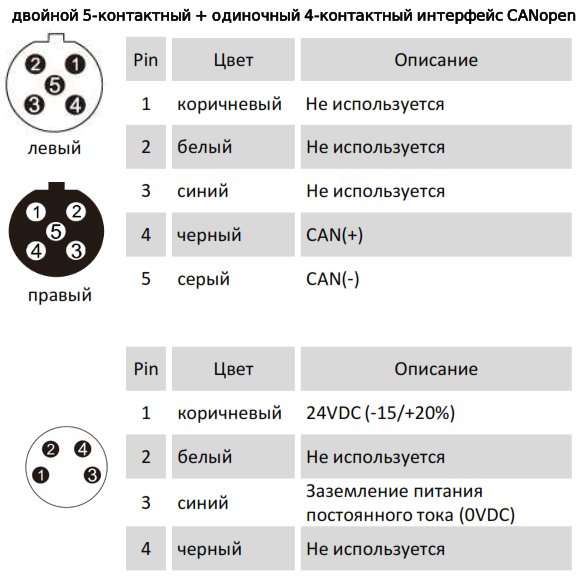

Электрическое соединение:

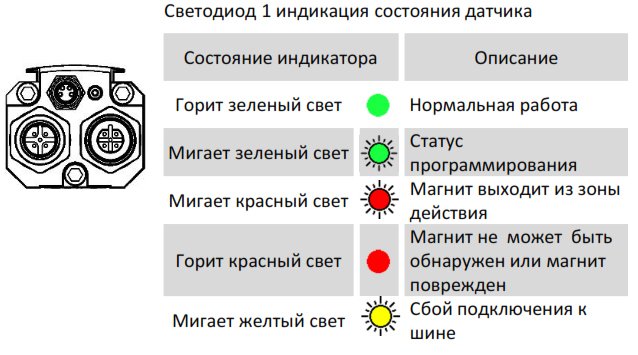

Индикация состояния:

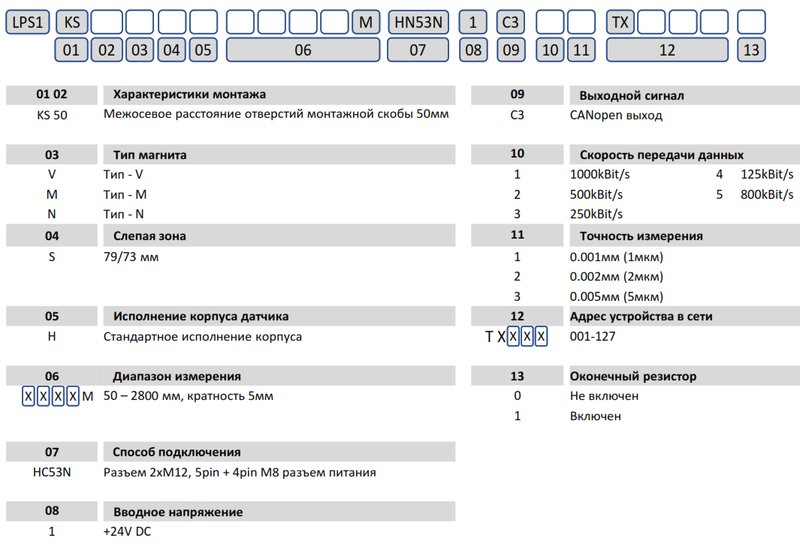

Маркировка:

Рекомендуемые аксессуары:

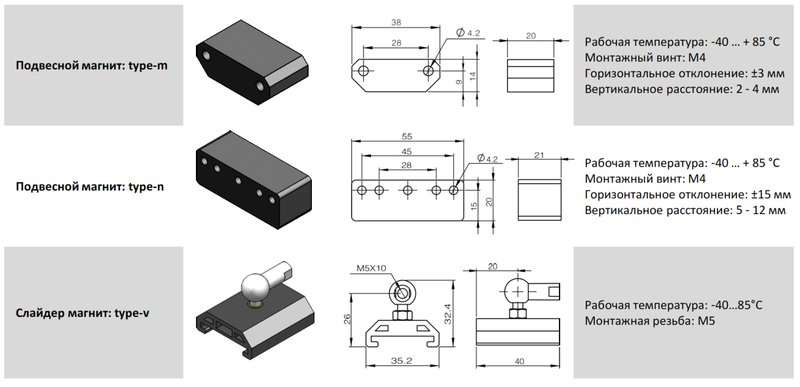

Магниты:

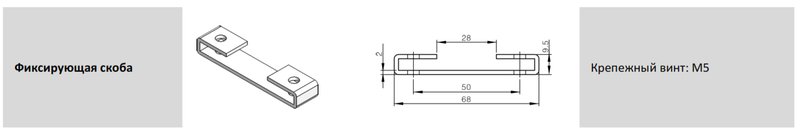

Крепежные приспособления:
