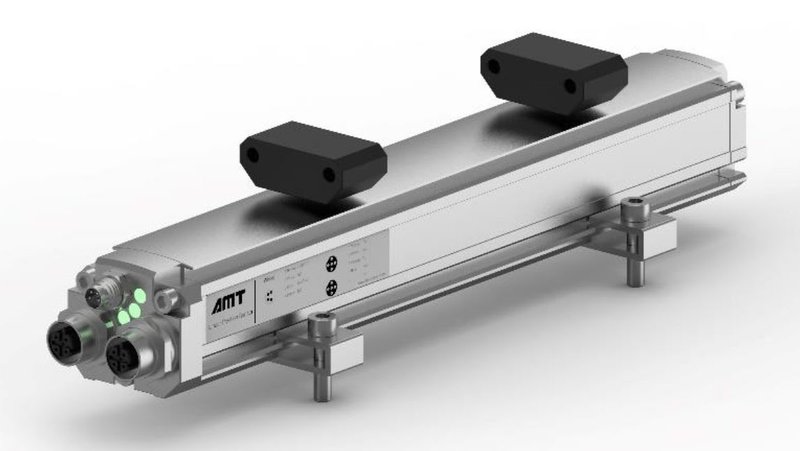

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS EtherCAT

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS с интерфейсом EtherCAT

Особенности:
-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Максимальный зазор магнита 12 мм
-Поддержка нескольких магнитов
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Устойчивость к вибрациям
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


50-2800 мм


Профильная направляющая


Анодированный алюминий




Диапазон скорости


1-10 м/с


Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


EtherCAT 100Base-TX, Fast Ethernet


Направление монтажа


Произвольное




Скорость передачи


до 100Mbit/s


Способ установки


Монтажный зажим + установочный винт







Тип магнита


Подвесной магнит: Тип M, тип N
Магнит слайдера: тип V




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 5мкм (настраиваемое)
Скорость: 1мм/с (настраиваемое)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.002%F.S. (минимум ±5 мкм)


Температурный коэффициент


<15ppm/°C




Частота обновления


Максимум 1 кГц (Варьируется в зависимости от диапазона)


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или 1 x 4-контактный М8х1 штекер + 2 x 4-контактный М12х1 гнездовой разъем


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<120 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH61000-6-4, защита от помех EH61000-6-2 EN61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)


Выходные характеристики




Защита от перенапряжения


36VDC (максимум)



EtherCAT интерфейс, в соответствии со стандартом Industrial Ethernet, может использоваться в качестве распределенного периферийного устройства. Подключенный напрямую к сети Ethernet, он обладает характеристиками высокоскоростной передачи данных и отклика в режиме реального времени.
Доступны следующие функции:
• Измерение абсолютного положения.
• Определение положения много магнитного кольца.
• Измерение скорости с указанием направления.
• Определение и индикация состояния датчика.





Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

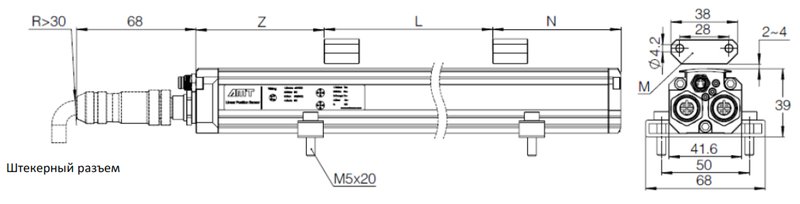

Размеры:









Описание


Значение


Описание


Значение




L Диапазон измерения


50 – 2800 мм


N Слепая зона


73 мм




Z Слепая зона


79 мм


M Тип магнита


Подвесной магнит: Тип M, N
Магнит слайдера: Тип V

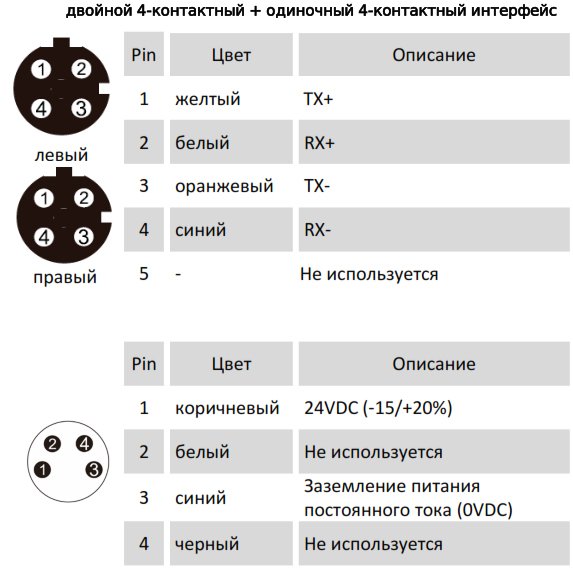

Электрическое соединение:

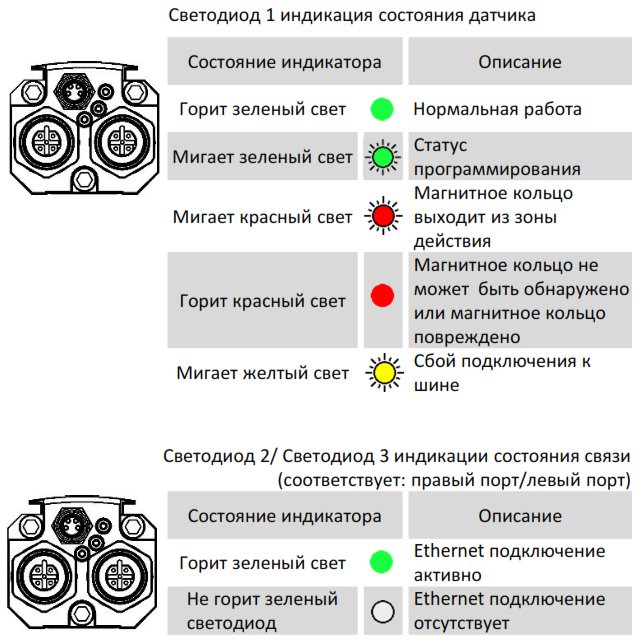

Индикация состояния:

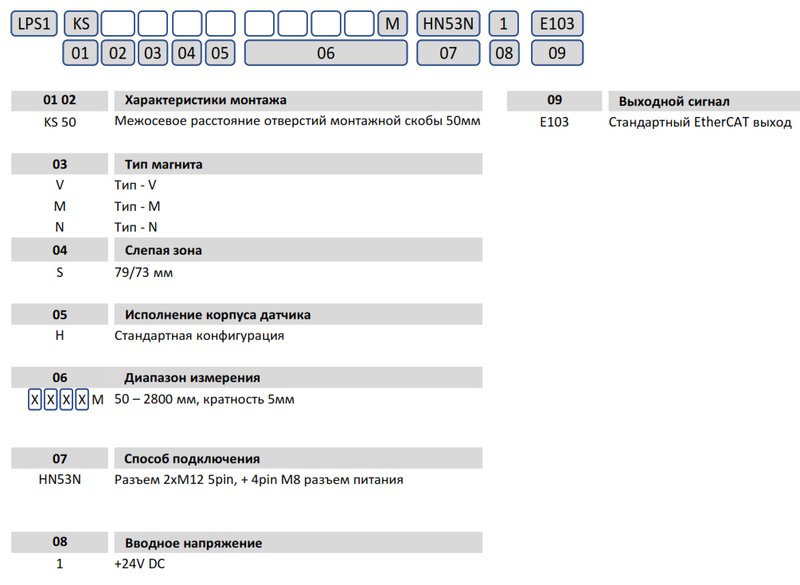

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS EtherCAT Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
