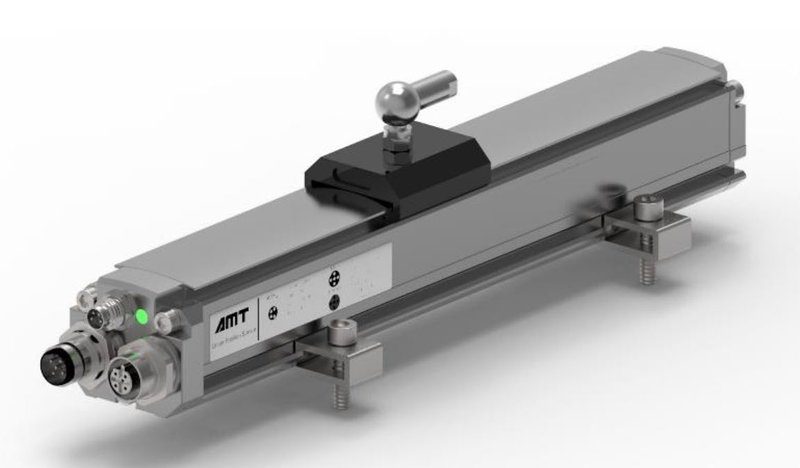

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS Profibus-DP

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS Profibus-DP

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность <±0.01%F.S.
-Поддержка нескольких магнитов
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Собственный файл описания устройства, позволяющий пользователям настраивать параметры измерения

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон измерения


50-2800 мм


Профильная направляющая


Анодированный алюминий




Количество магнитов


1-3


Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Интерфейс


Profibus-DP, ISO 74498


Направление монтажа


Произвольное




Формат данных


Profibus-DP ( EN-50 170 )


Способ установки


Монтажный зажим + установочный винт




Скорость передачи


до 12Mbit/s


Тип магнита


Подвесной магнит: Тип M, тип N
Магнит слайдера: тип V




Параметры измерения


Условия эксплуатации




Разрешение


5мкм (настраиваемое в соответствии с GSD)


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.01%F.S. (минимум ±50 мкм)


Влажность


Влажность <90%, без конденсата




Гистерезис


< 4 мкм


Температурный коэффициент


<30ppm/°C




Частота обновления


Максимум 2 кГц (Варьируется в зависимости от диапазона)


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование




Подключение


1x 4-контактный М8х1 штекер + 2x 5контактный М12х1 штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

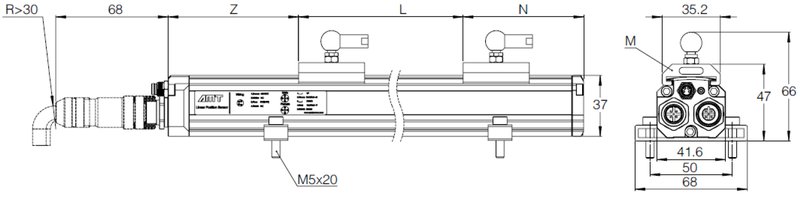

Размеры:








Описание


Значение


Описание


Значение




L Диапазон измерения


50 – 2800 мм


N Слепая зона


73 мм




Z Слепая зона


79 мм


M Тип магнита


Подвесной магнит: Тип M, N
Магнит слайдера: Тип V

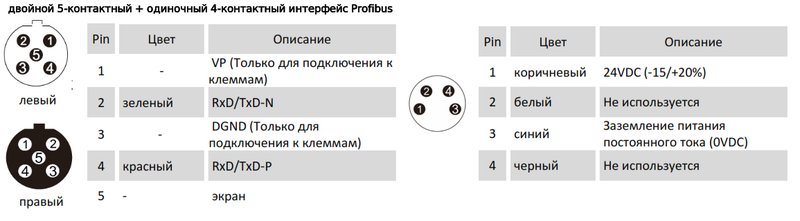

Электрическое соединение:

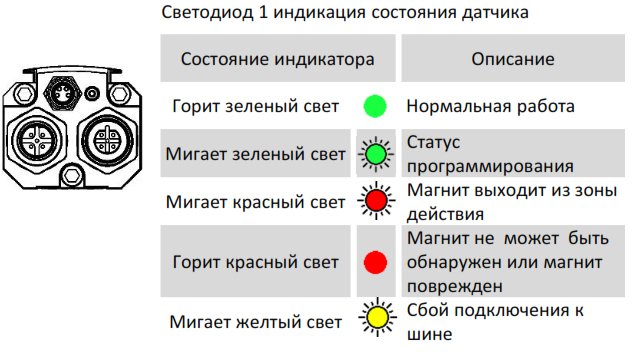

Индикация состояния:



Выходные характеристики:

Датчик перемещения с интерфейсом Profibus-DP соответствует протоколу Profibus-DP (EN 50170). Датчик передает данные об абсолютном смещении на контроллер в виде последовательной синхронизации стандарта RS485 с максимальной скоростью 12 Мбит/с. Интерфейс Profibus-DP включает в себя контроллер шины Siemens SPC3, который может выполнять функции диагностики и настройки. Эти функции загружаются на шину в виде электронных паспортов приборов GSD. В соответствии с требованиями DP-Slave Level 2 датчик Profibus-DP также обладает следующими характеристиками:

-Выход датчика
-Измерение абсолютного положения.
-Состояние датчика.
-Обнаружение ошибок (например, состояния магнита).
-Дополнительные параметры
-Смещение каждого магнита.
-Направление измерения
-Разрешение
-Формат данных

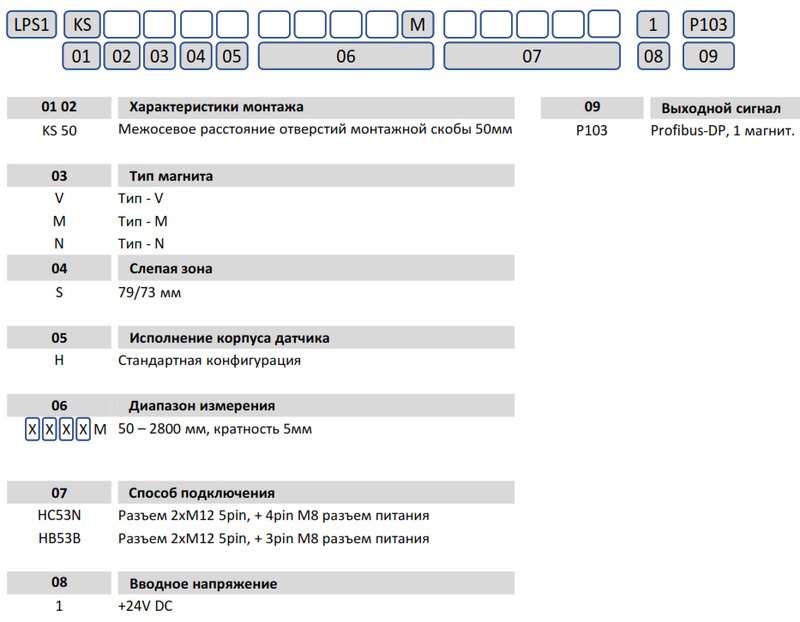

Маркировка:
