Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS с аналоговым выходом
Датчик перемещения с аналоговым выходом серии KS с собственной схемой интеллектуального интерфейса, при подключении к контроллеру или прибору нет необходимости в преобразовании сигнала. Может обеспечивать различные функции определения положения или скорости, в том числе:

-Определение положения одиночного магнита

-Определение положения магнита, нулевой точки в пределах номинального диапазона может быть установлено с помощью портативного терминала

-Синхронное определение положения одиночного магнита + скорость

-Синхронный вывод сигнала скорости и положения магнита в пределах диапазона измерения

-Двойное определение положения магнита

-Одновременное определение положения двух магнитов, два независимых сигнальных выхода. Расстояние между магнитами должно быть больше 100 мм

Особенности:

-Простой, внешний монтаж

-Абсолютные показания без необходимости обнуления

-Бесконтактное измерения

-Положение магнита + скорость, синхронный выходной сигнал

-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп

-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм

-Поддержка использования нескольких магнитов

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение или смещение + скорость

Сенсорная головка

Анодированный алюминий

Диапазон перемещения

50-2800 мм

Профильная направляющая

Анодированный алюминий

Диапазон скоростей

1-10 м/сек

Монтажный зажим

Нержавеющая сталь 304

Количество магнитов

1-2

Выходной сигнал

Монтажные принадлежности

Выходной ток

4-20 мА (Мин./макс. нагрузка:0/500 Ом)

Направление монтажа

Произвольное

Выходное напряжение

0-20 мА (Мин./макс. нагрузка:0/500 Ом)

Способ установки

Монтажный зажим + установочный винт

Тип магнита

Подвесной магнит: Тип M, тип N, тип L
Магнит слайдера: тип V

Параметры измерения

Условия эксплуатации

Разрешение

16 бит D/A

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.01%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±1 мкм)

Температурный коэффициент

<30ppm/°C

Время обновления

1.0 мс (при длине: < 1м)
1.5 мс (при длине: 1м < 2м)
2.0 мс (при длине: 2м < 2.8м)

Степень защиты

IP65

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар) / Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH 50081-1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

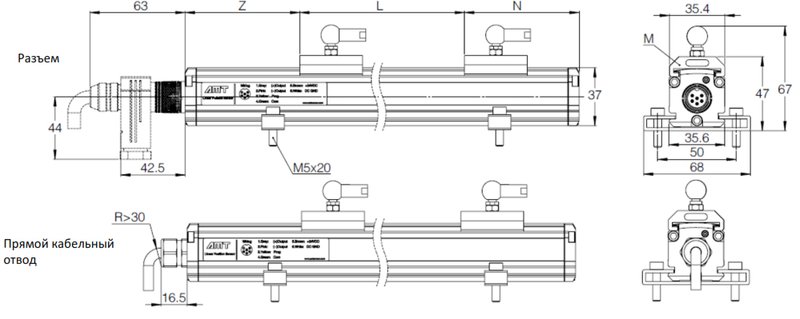

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

50 – 2800 мм

N  Слепая зона

73 мм

Z Слепая зона

73 мм

M  Тип магнита

Магнит слайдера: тип V

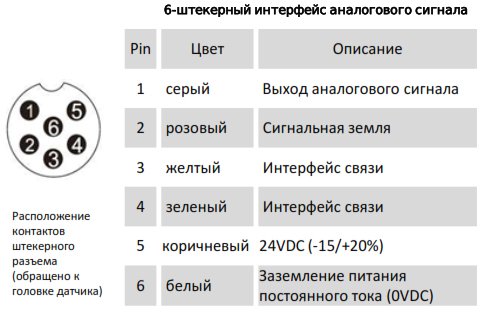

Электрическое соединение:

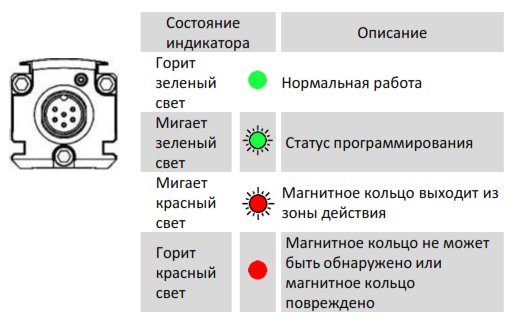

Индикация состояния:

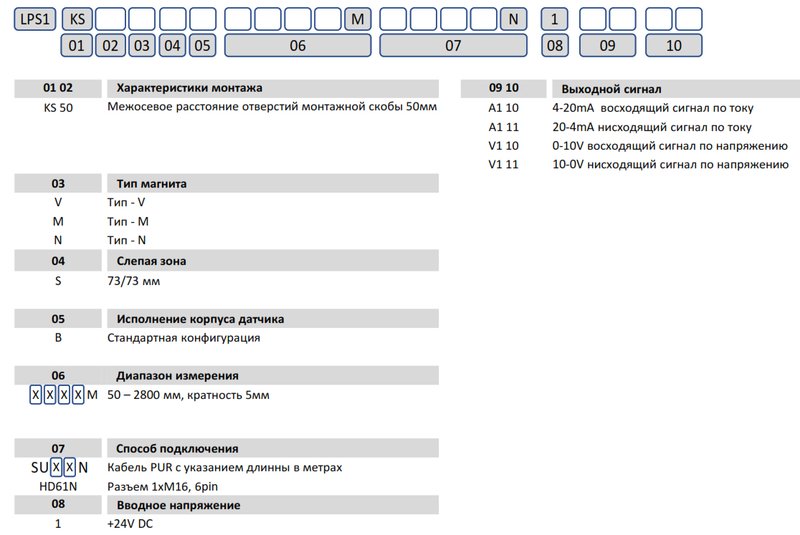

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
