Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS с интерфейсом SSI

Интерфейс SSI датчика перемещения серии KH соответствует всем требованиям кодера абсолютного выходного сигнала для стандарта интерфейса SSI, а значение положения передается на контроллер с высокой скоростью в формате кодирования 24/25/26 бит. Пакет тактовых импульсов контроллера используется для запуска передачи данных датчика: данные о местоположении отправляются в контроллер один за другим с каждым тактовым импульсом, полученным датчиком. Данные об абсолютном положении постоянно обновляются в датчике, а затем преобразуются в последовательную информацию через регистр сдвига для передачи.

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Положение магнита + скорость, синхронный выходной сигнал
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность, менее 0.01%
-Повторяемость, менее 0.001%

Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

Анодированный алюминий

Диапазон перемещения

50-2800 мм

Профильная направляющая

Анодированный алюминий

Диапазон скоростей

1-10 м/сек

Монтажный зажим

Нержавеющая сталь 304

Количество магнитов

1

Выходной сигнал

Монтажные принадлежности

SSI

24, 25, 26 бинарный код или код Грея

Направление монтажа

Произвольное

Скорость передачи

70kBd-1MBd

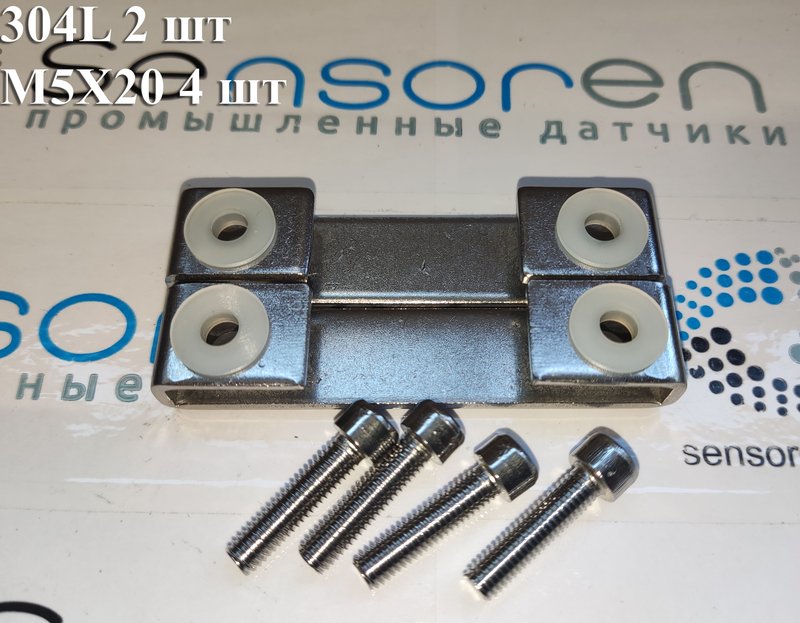

Способ установки

Монтажный зажим + установочный винт

Длина линии

<3 <50 <100 <200 <400 м

Тип магнита

Подвесной магнит: Тип M, тип N, тип L
Магнит слайдера: тип V

Скорость

1000 <400 <300 <200 <100 kBd

Параметры измерения

Условия эксплуатации

Разрешение

1 / 2 / 5 / 10 / 20 / 50 / 100 мкм

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.01%F.S. (минимум ±40 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.001%F.S. (минимум ±1 цифра)

Температурный коэффициент

<30ppm/°C

Время обновления

1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <2.8м)

Степень защиты

IP65

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар) / Стандарт IEC 68-2-27

Рабочий ток

<50 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение EH50081-1, защита от помех EN 50082-2 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A

Защита от неправильной полярности

-30VDC (максимум)

Защита от перенапряжения

36VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

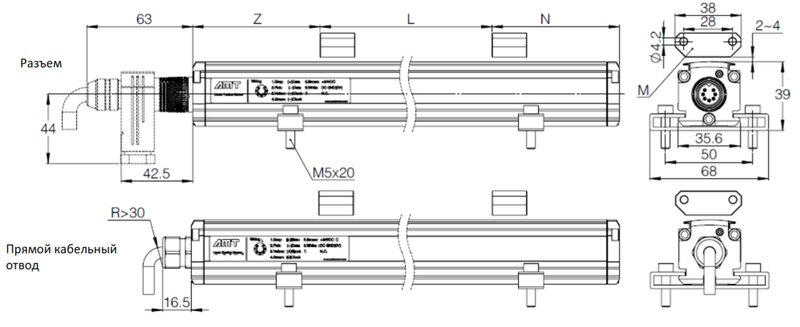

Размеры:

Описание

Значение

Описание

Значение

L  Диапазон измерения

50 – 2800 мм

N  Слепая зона

73 мм

Z  Слепая зона

73 мм

M  Тип магнита

Подвесной магнит: Тип M, тип N, тип L
Магнит слайдера: тип V

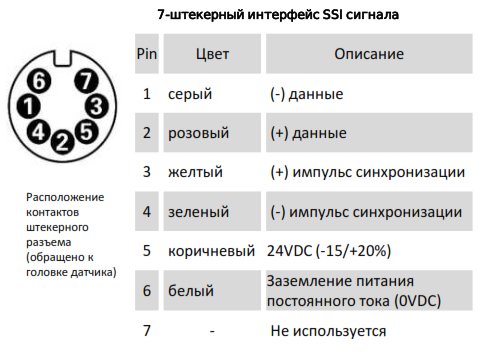

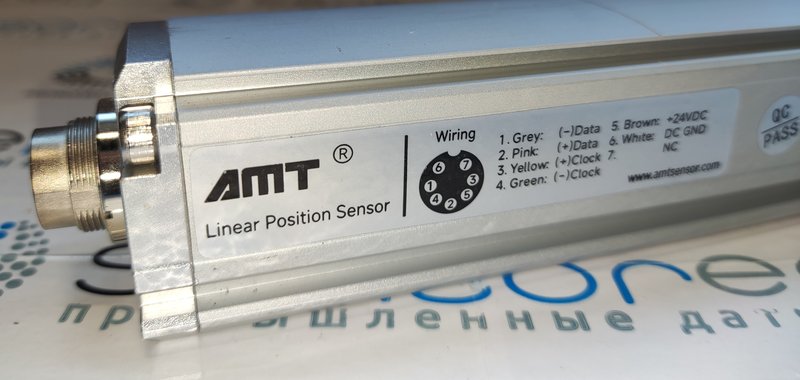

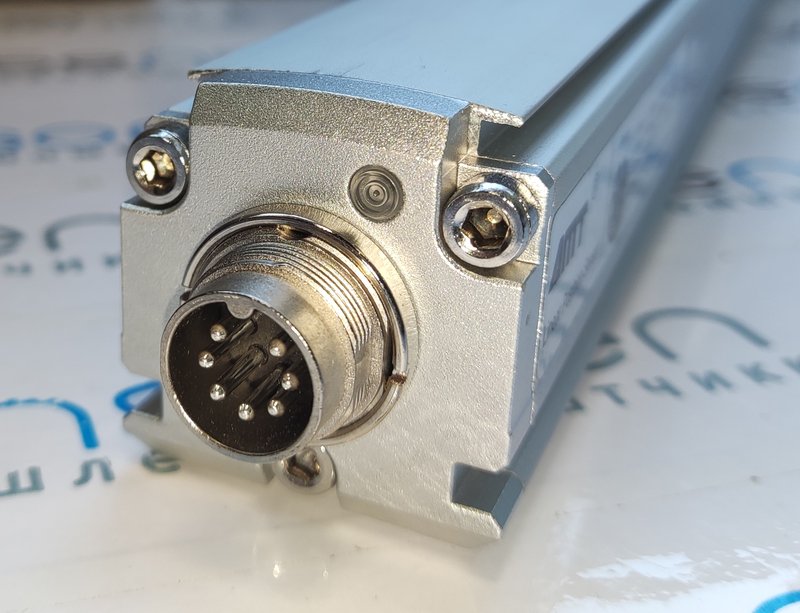

Электрическое соединение:

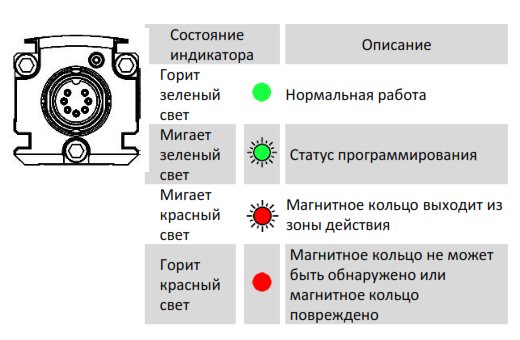

Индикация состояния:

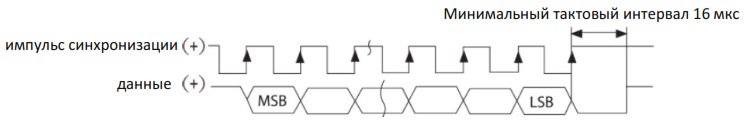

Временная диаграмма:

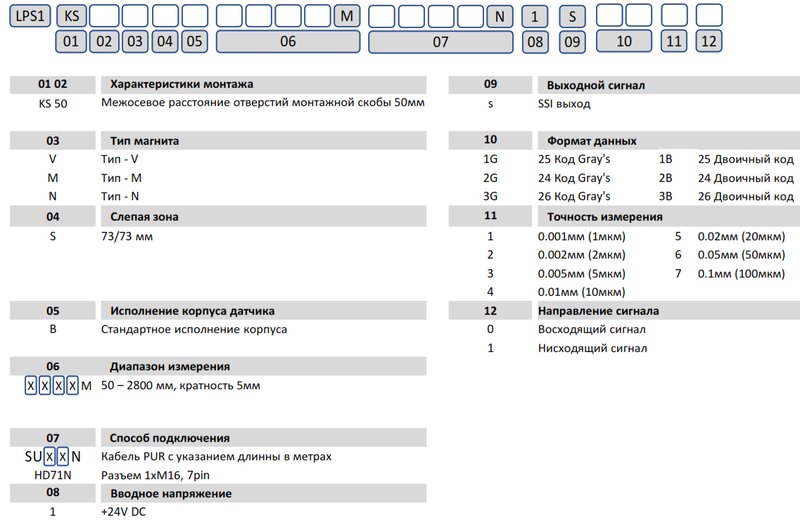

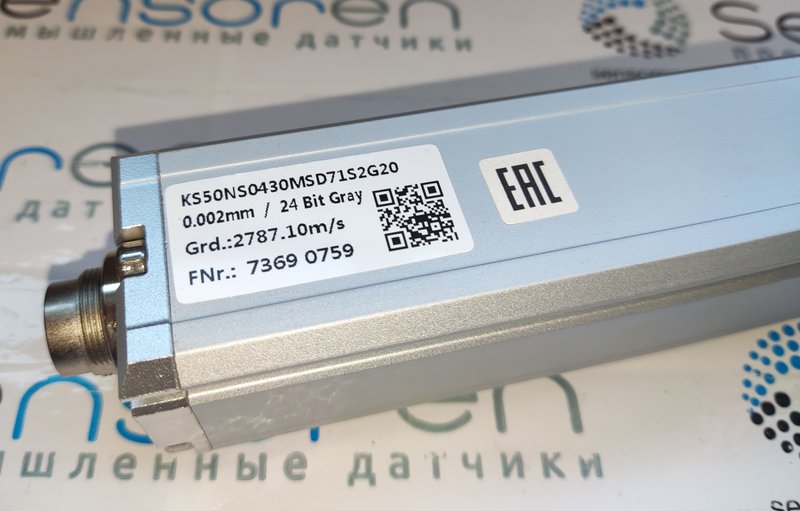

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS SSI Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
