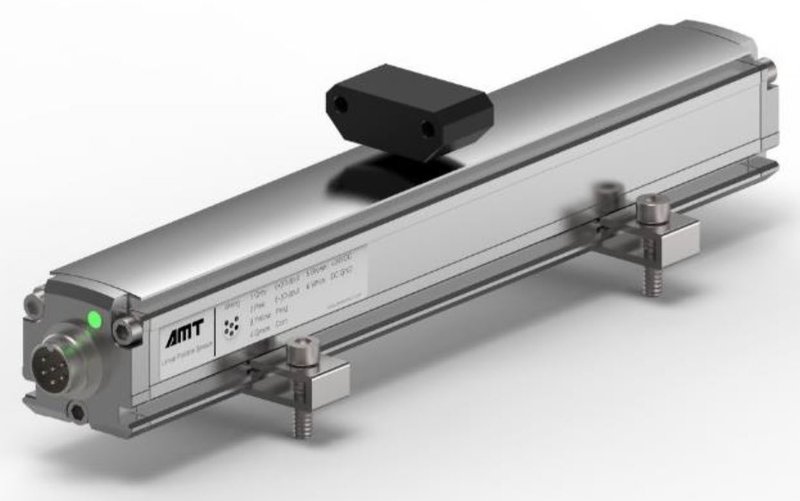

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS Start/Stop

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS Start/Stop

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Простая диагностика, индикация состояния в режиме реального времени с помощью двухцветных светодиодных ламп
-Нелинейность <±0.02%
-Повторяемость <±0.002%
-Подвесной магнит, максимально допустимый вертикальный зазор составляет 12 мм

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Анодированный алюминий




Диапазон перемещения


50-2800 мм


Профильная направляющая


Анодированный алюминий







Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Цифровой импульс


Start/Stop Цифровой импульсный сигнал


Направление монтажа


Произвольное







Способ установки


Монтажный зажим + установочный винт




Тип магнита


Подвесной магнит: Тип M, тип N
Магнит слайдера: тип V




Параметры измерения


Условия эксплуатации




Разрешение


0.005 мм, 0.01 мм, 0.1 мм (Зависит от контроллера)


Рабочая температура


 -40°C … +85°C




Нелинейность


<±0.02%F.S. (минимум ±100 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.002%F.S. (минимум ±5 мкм)


Температурный коэффициент


30ppm/°C




Время обновления


Зависит от контроллера


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

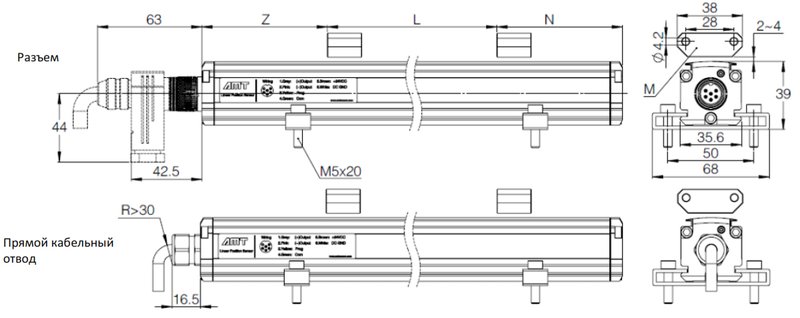

Размеры:










Описание


Значение


Описание


Значение




L  Диапазон измерения


50 – 2800 мм


N  Слепая зона


73 мм




Z  Слепая зона


73 мм


M  Тип магнита


Магнит слайдера: тип V
Подвесной магнит: тип M, тип N

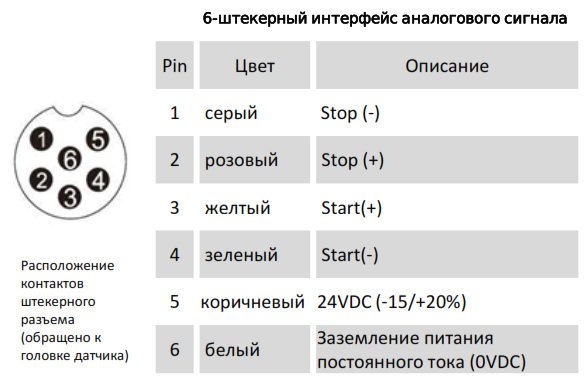

Электрическое соединение:

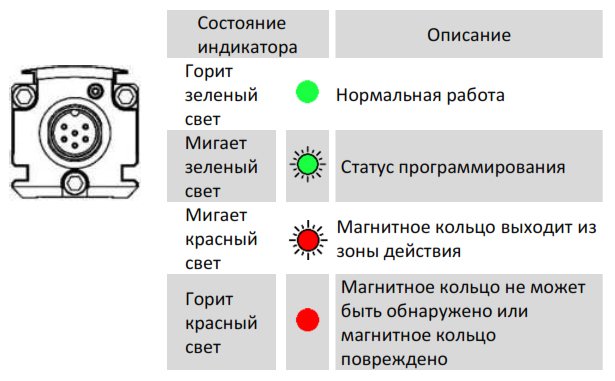

Индикация состояния:

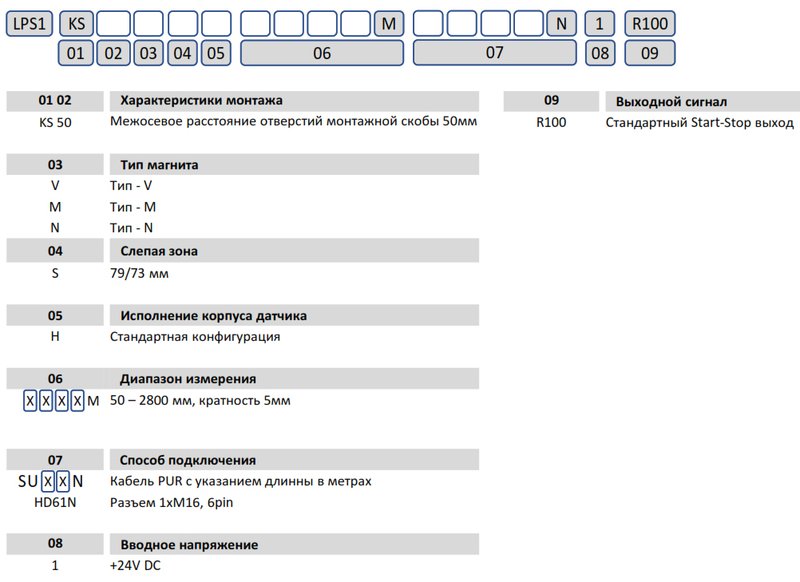

Маркировка:







Рекомендуемые аксессуары:






Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии KS Start/Stop Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
