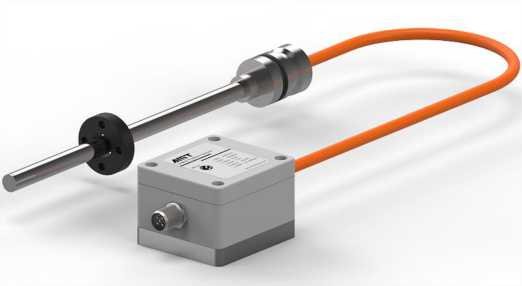

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии LD разъемный тип с аналоговым выходом

Особенности:
-Отдельный измерительный стержень, удобный для небольшого пространства установки
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Модульная конструкция, легко заменяемая
-Настраиваемые нулевая точка и длина измерения
-Различные типы измерительных стержней для различных областей применения
-Аналоговый выходной сигнал
Технические параметры:

Входной сигнал

Конструкция

Измеряемые данные

Смещение

Сенсорная головка

ABS инженерный пластик

Диапазон измерения

50-5000 мм

Наружная трубка, устойчивая к давлению

Нержавеющая сталь 304

Монтажный фланец

Нержавеющая сталь 304

Выходной сигнал

Монтажные принадлежности

Выходной ток

4-20 мА (Мин./макс. нагрузка:0/500 Ом)
20-4 мА (Мин./макс. нагрузка:0/500 Ом)

Направление монтажа

Произвольное

Выходное напряжение

0-10 В (Мин. нагрузка >5кОм)
10-0 В (Мин. нагрузка >5кОм)

Способ установки

Установка с резьбой, M18X15 или по индивидуальному заказу пользователя

Тип магнита

OD33, OD25.4, OD17.4

Диаметр стержня

Ø10, Ø07 мм

Параметры измерения

Условия эксплуатации

Разрешение

16 бит D/A

Рабочая температура

-40°C … +85°C

Нелинейность

<±0.02%F.S. (минимум ±50 мкм)

Влажность

Влажность <90%, без конденсата

Повторяемость

<±0.002%F.S. (минимум ±2 мкм)

Температурный коэффициент

<30ppm/°C

Время обновления

>1.0 мс (в зависимости от диапазона)

Степень защиты

Измерительный стержень: IP68
Электронный блок: IP67

Сопротивление давлению

Ø10 мм: 35МПа (стандарт) / 70МПа (пик)
Ø07 мм: 30МПа (стандарт) / 40МПа (пик)

Электрические характеристики

Экологическое тестирование

Подключение

Прямой кабель или штекер

Испытание на вибрацию

15g/100-2000 Гц / стандарт lEC 68-2-6

Входное напряжение

24VDC (-15/+20%)

Испытание на удар

100g (однократный удар)/Стандарт IEC 68-2-27

Рабочий ток

<60 мА (В зависимости от диапазона)

Испытание на электромагнитную совместимость

Излучение ЕН50081 -1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень 3/4, сертификация класса А

Защита от неправильной полярности

-30VDC (максимум)

Испытание на высокую температуру и влажность

Соответствует стандарту GB / T 242334-2012, Z / AD температура / влажность. Испытание в комбинированном цикле

Защита от перенапряжения

6VDC (максимум)

Прочность изоляции

500V (Между сигнальной землей и корпусом)

Индикация неисправности

Красный и зеленый двухцветные светодиодные индикаторы

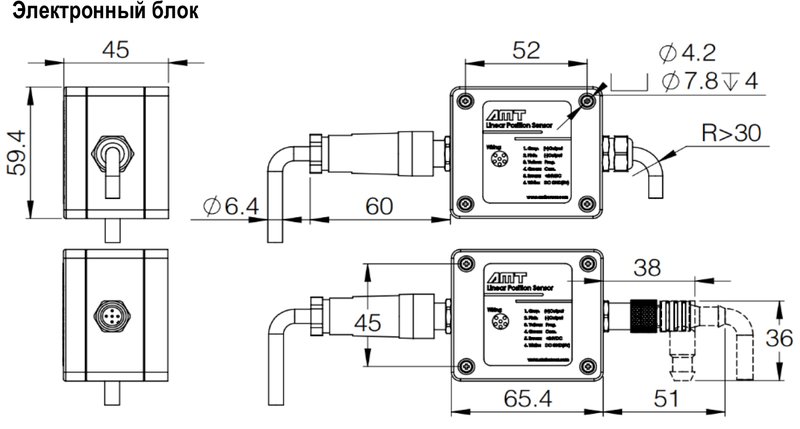

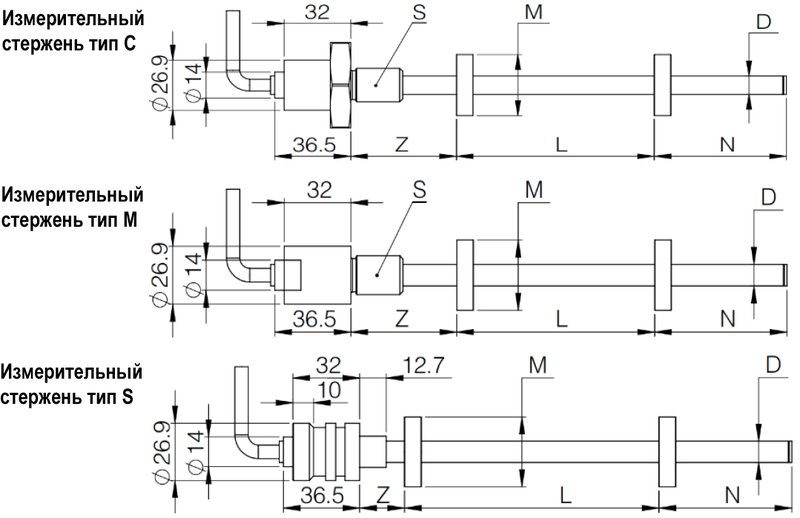

Размеры:

Описание

Значение

Описание

Значение

L Диапазон измерения

50 – 5000 мм

M Тип магнита

OD33, OD25.4, OD17.4

Z Слепая зона

M, C: 50.8 мм; S: 21.4 мм

D Диаметр стержня

Ø10 мм, Ø07 мм

N Слепая зона

63.5 мм

S Резьбовое соединение

M18x1.5

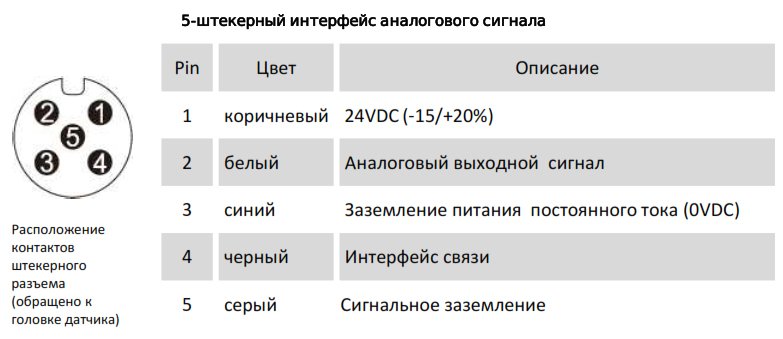

Электрическое соединение:

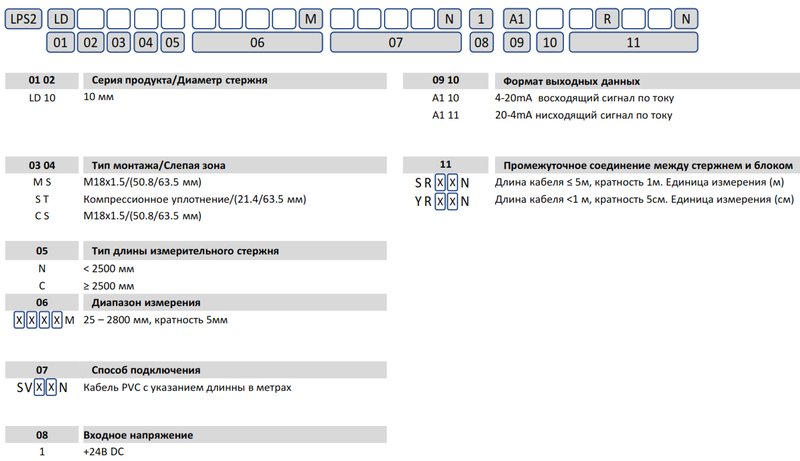

Маркировка:

Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой серии LD разъемный тип с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
