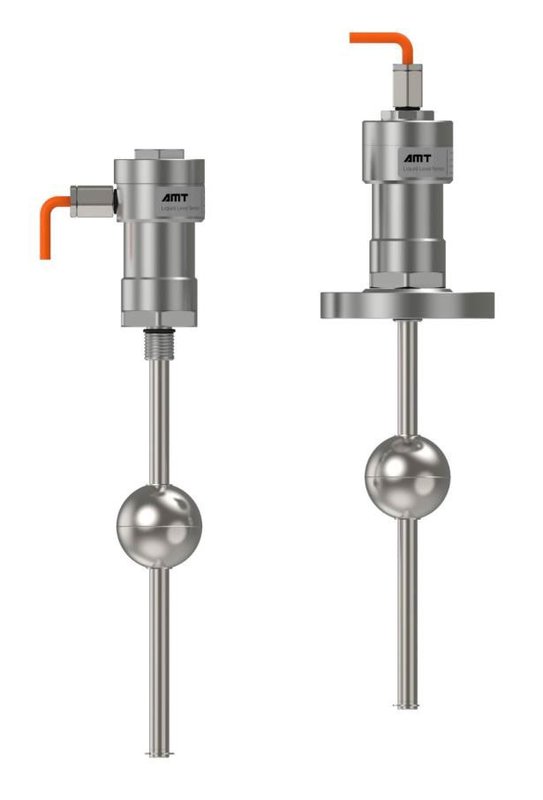

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии LH с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой тип датчик уровня серии LH с аналоговым выходом

Особенности:
-Надежный датчик уровня жидкости
-Нет необходимости в регулярной калибровке и техническом обслуживании
-Бесконтактное измерения
-Нелинейность <±0.1%
-Конструкция с молниезащитой и защитой от помех
-Вывод кабеля сверху или сбоку
-Дополнительная двухпроводная система с выходом 4...20 мА
Технические параметры:






Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Нержавеющая сталь 304




Диапазон измерения


100-2800 мм


Измерительный стержень


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Четырехпроводная система


Направление монтажа


Вертикальная установка, наклон ≤ 5°




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)


Способ установки


Установка с резьбой M18x1.5 или фланцевая




Выходное напряжение


0-10 В (Мин. нагрузка >5кОм)


Тип поплавка


Ø42, Ø52




Двухпроводная система


Диаметр стержня


Ø10 мм, Ø12 мм




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)







Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.1%F.S. (минимум ±100 мкм)


Влажность


Влажность <90%, без конденсата




Точность измерения температуры


<±0.5°С


Степень защиты


Стандартная модель: IP67







Средняя плотность


>0.7 г/см³




Среднее давление


<2.0 Мпа




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель, с верхним или боковым выводом


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)


Влажность и температура


Соответствует стандарту GB/T 242334-2012, Z/AD температура / влажность. Испытание в комбинированном цикле.




Защита от перенапряжения


36VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)

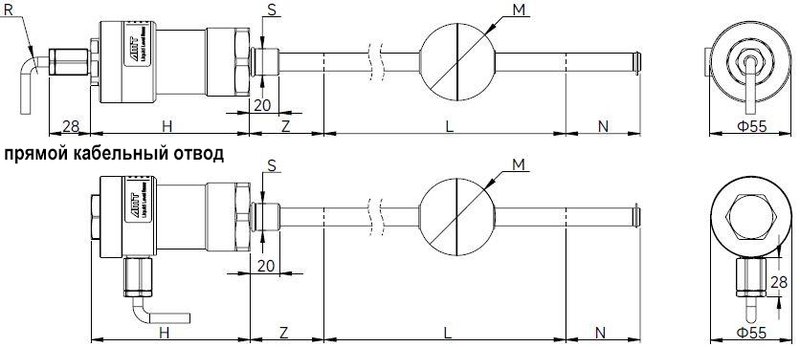

Размеры:









Описание


Значение


Описание


Значение




H Электронный блок


107 мм


S Резьбовое соединение


M18x1.5




L Диапазон измерения


100 – 2800 мм


M Тип магнита


Ø42, Ø52




Z Слепая зона


50 мм


D Диаметр стержня


Ø10, Ø12




N Слепая зона


50 мм


R Радиус изгиба кабеля


≥30mm

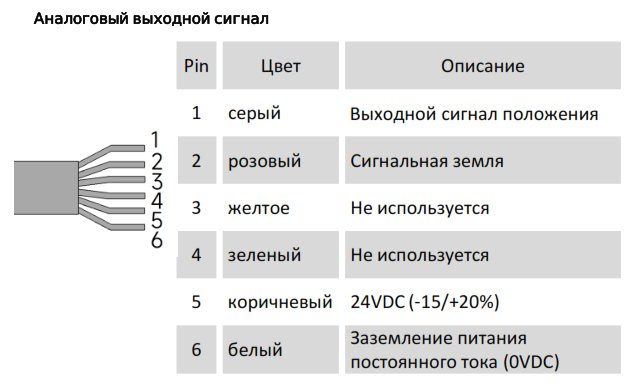

Электрическое соединение:

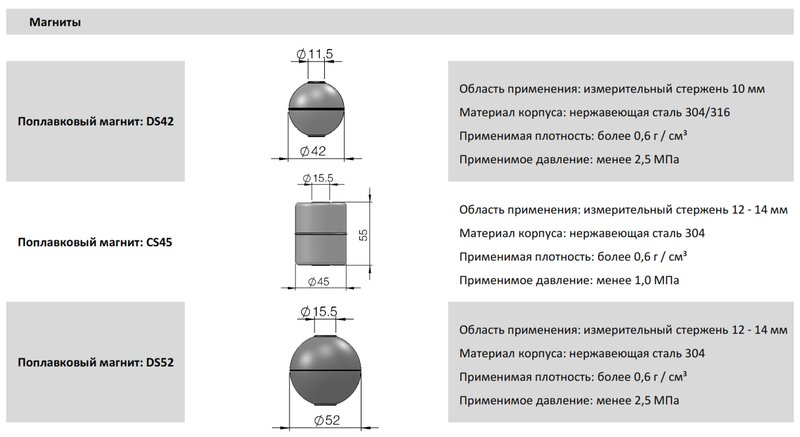

Рекомендуемые аксессуары:

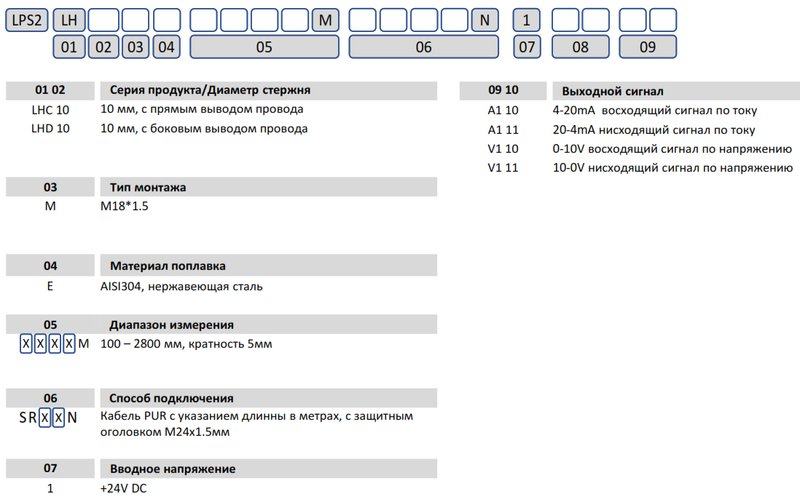

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии LH с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
